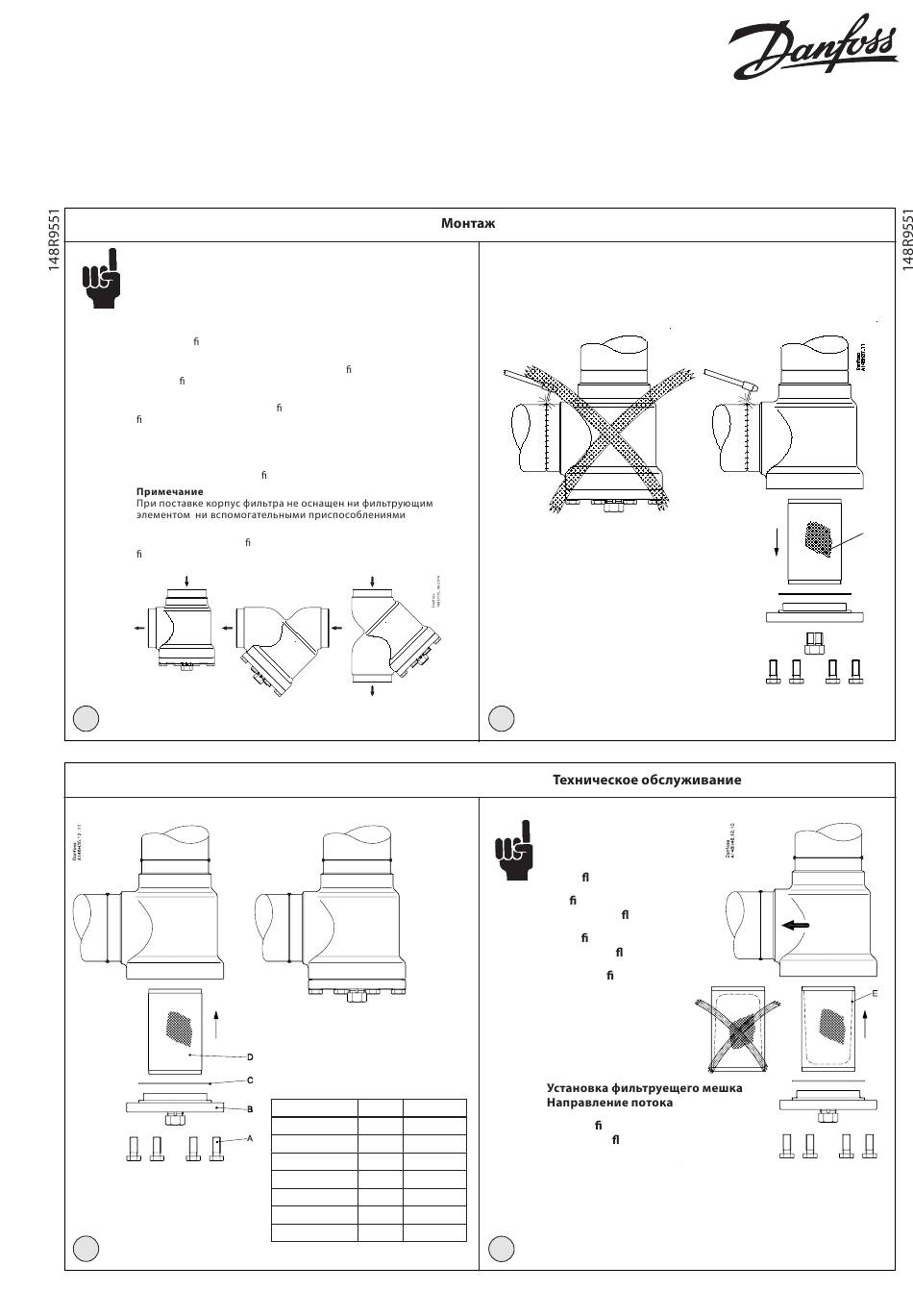

Installation guide
Strainer
FIA 15-200
Installation / Instalación / Installazione / 安装 / Montaż /
Note:
At delivery the strainer housing is not equipped with strainer
insert or accessories.
Hinweis:
Das Filtergehäuse ist bei Lieferung nicht mit
Filtersieb oder Zubehör ausgestattet.
Remarque :
Le corps du ltre est livré sans élément et sans accessoire.
Nota:
En el momento de su entrega, la carcasa del ltro no incorpora la
malla de ltro ni ningún tipo de accesorio.
Nota:
Alla consegna, l'involucro del ltro non è dotato dell'elemento
ltrante o di accessori.
注意：
在交付时，过滤器外壳没有配备过滤器元件或配件
Uwaga:
W dostarczanym korpusie ltra nie ma wkładu ani akcesoriów.
:
,
Observação:
Na entrega, o corpo do ltro não está equipado com o elemento
ltrante nem com os acessórios
1
Maintenance / Wartung / Mantenimiento / Manutenzione / 维护 / Serwis /
3
© Danfoss | DCS (MWA) | 2015.05
.
FIA 15-200
Max. torque / Max. Drehmoment /
Couple max. / Par de apriete máximo /
Coppia max. / 最大扭矩 / Maks. moment
dokręcenia / Макс. момент затяжки /
Torque máx.
Nm
DN 15-20
21
DN 25-32-40-50
44
DN 65
74
DN 80
44
DN 100
75
DN 125-150
183
DN 200-300
370
DKRCI.PI.FN1.A5.ML / 520H6262
