Danfoss VLT HVAC Drive FC 100 Kurzanleitung Seite 28

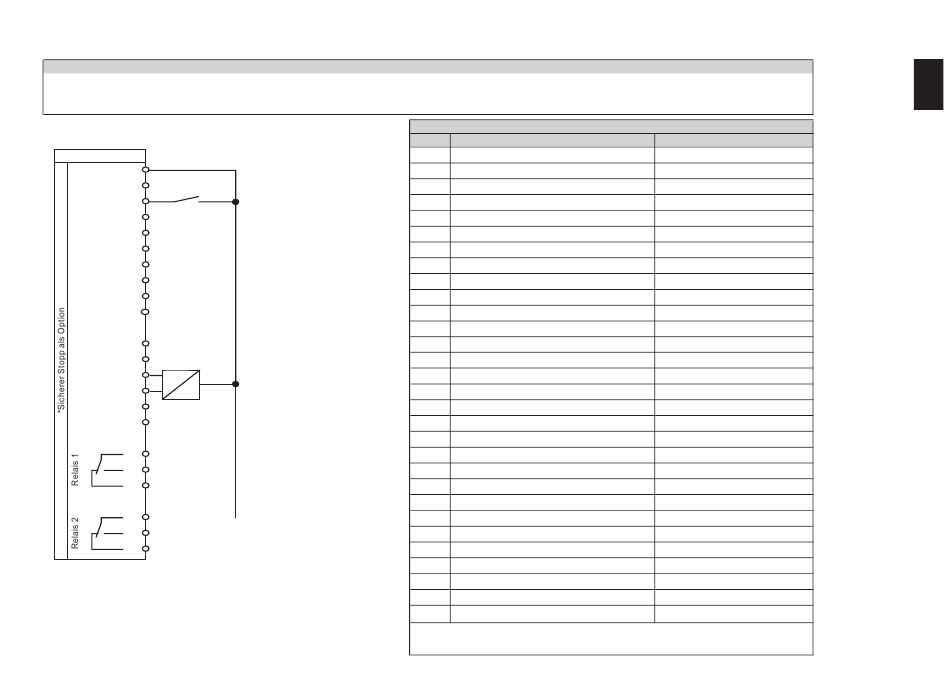

Anschlussbeispiel
®
VLT HVAC Drive
PI-Regelung, m /h, Analogausgang, 2.83
3
Max. Frequenz >50Hz
Interne Prozessregelung
Regelgröße Klemme 54
FC 100
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
D IN *37
(S.Stop)
+10 V 50
A IN 53
(S201 U-I)
54
A IN
0...10V
(S202 U-I)
COM 55
A OUT 42
A OUT 39
01
02
03
04
05
06
Unverbindlicher Vorschlag im Rahmen der allgemeinen Liefer- und Gewährleistungsbe-
dingungen. Der Vorschlag beruht auf der Werkseinstellung und setzt die Einstellung der
richtigen Motordaten voraus. Der Vorschlag bedarf die Nachprüfung durch den Anwender.
Software: 2.8x
Par
4-14 Max Frequenz [Hz]
Start/Stopp 5-10 Klemme 18 Digitaleingang
5-12 Klemme 27 Digitaleingang
1-00 Regelverfahren
20-01 Istwertumwandl. 1
20-12 Soll-/Istwerteinheit
20-21 Sollwert 1
20-93 PID-Proportionalverstärkung
20-94 PID Integrationszeit
Regelgröße
6-25 Kl. 54 Skl. Max.- Soll/Istwert
Istwert 0...20mA 20-14 Maximum Reference/Feedback
0-20 Displayzeile 1.1
0-22 Displayzeile 1.3
0-24 Displayzeile 3
6-50 Klemme 42 Analogausgang
6-51 Kl. 42, Ausgang min. Skalierung
6-52 Kl. 42, Ausgang max. Skalierung
Relevante Parameter
Funktion
Start/Stopp
72
[8] Start*
[0] Ohne Funktion
Volumenstromregelung
[3] PID-Regler
[1] Radiziert
[25] m
2500
0,5
2
3
Skalierung in m /h
5000
5000
Displayanzeige
[1601] Sollwert [Einheit]
[1652] Istwert [Einheit]
[1665] Analogausgang 42
Analogausgang
[102] Istwert 0-20 mA
50
75
* = Werkseinstellung
Einstellung
3 /h
4
