Danfoss VLT HVAC Drive FC 100 Kurzanleitung Seite 27

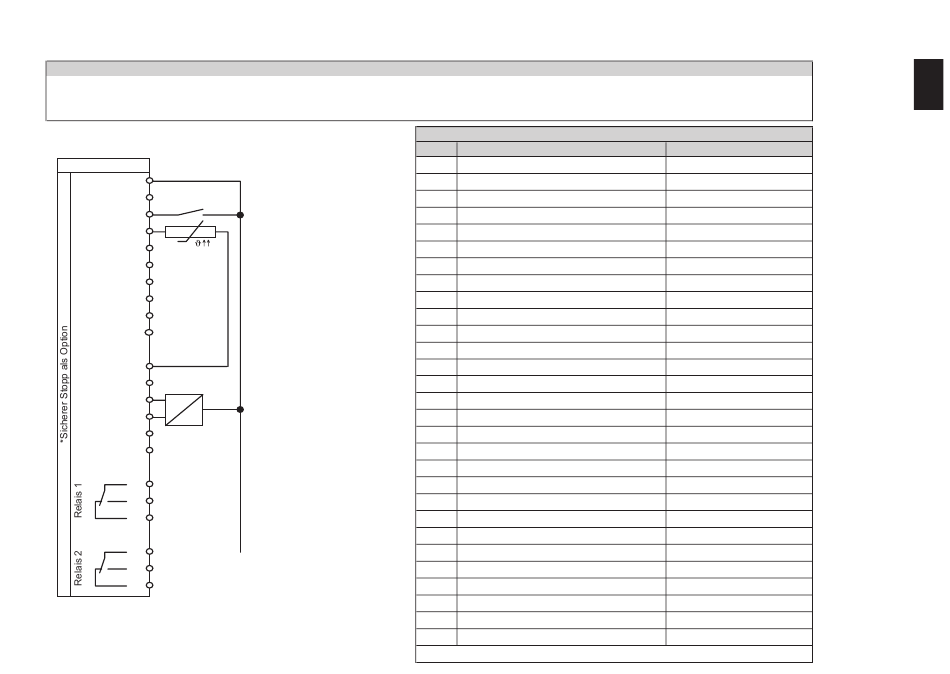

Anschlussbeispiel
®
VLT HVAC Drive
Prozessregelung, skaliert in Pa
Motorthermistor Klemme 19
Interne Prozessregelung, Druckregelung
Regelgröße Klemme 54
FC 100
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
*37
D IN
(S.Stop)
+10 V 50
53
A IN
(S201 U-I)
54
A IN
0...10V
(S202 U-I)
COM 55
A OUT 42
A OUT 39
01
02
03
04
05
06
Unverbindlicher Vorschlag im Rahmen der allgemeinen Liefer- und Gewährleistungsbe-
dingungen. Der Vorschlag beruht auf der Werkseinstellung und setzt die Einstellung der
richtigen Motordaten voraus. Der Vorschlag bedarf die Nachprüfung durch den Anwender.
Software: 2.8x
Par
0-01 Sprache
Start/Stopp 5-10 Klemme 18 Digitaleingang
Thermistor 1-90 Thermischer Motorschutz
1-93 Thermistoranschluss
5-12 Klemme 27 Digitaleingang
1-00 Regelverfahren
20-21 Sollwert 1
20-94 PID Integrationszeit
Regelgröße 6-25 Kl. 54 Skl. Max.- Soll/Istwert
20-12 Soll/Istwerteinheit
20-14 Maximum Reference/Feedback
0-20 Displayzeile 1.1
0-22 Displayzeile 1.3
Relevante Parameter
Funktion
[1] Deutsch
[8] Start*
[2] Thermistor Abschalt.
[4] Digitaleingang 19
[0] Ohne Funktion
Druckregelung
[3] PID-Regler
1500
0,8
Skalierung in Pa
2000 Pa
[72] Pa
2000
Displayanzeige
[1601] Sollwert [Einheit]
[1652] Istwert [Einheit]
* = Werkseinstellung
Einstellung
4
