Danfoss VLT HVAC Drive FC 100 Kurzanleitung Seite 22

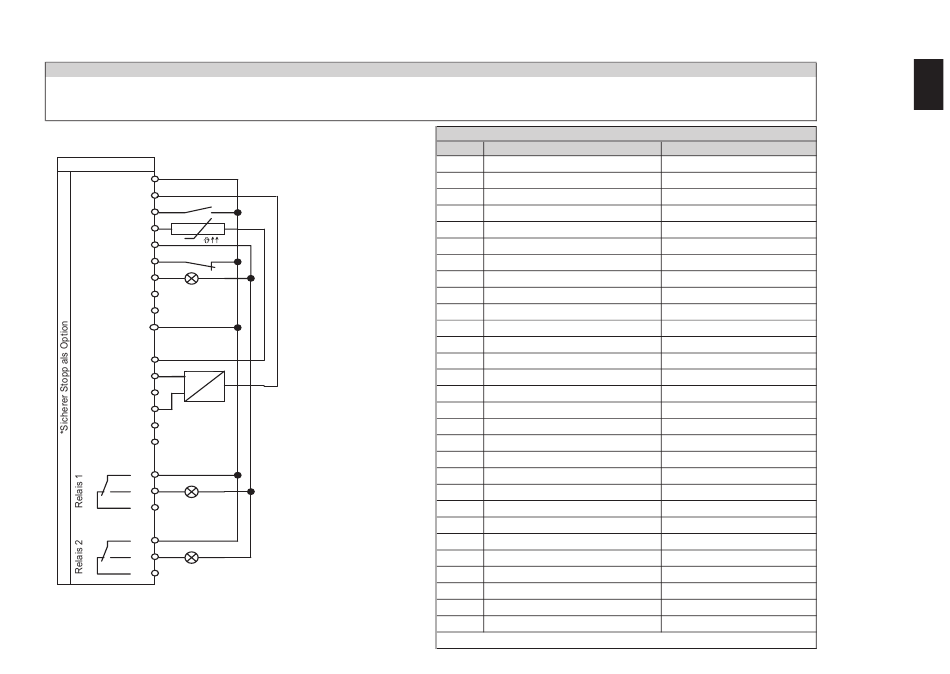

Anschlussbeispiel
®
VLT HVAC Drive
Riemenbrucherkennung
Start / Stopp, Motorfreilauf und Motorthermistor
Analogsollwert
Alarm, Motor dreht, Riemenbruch
FC 100
+24 V 12
+24 V 13
D IN 18
D IN 19
COM 20
D IN 27
D IN 29
D IN 32
D IN 33
*37
D IN
(S.Stop)
+10 V 50
53
A IN
0...10V
(S201 U-I)
54
A IN
(S202 U-I)
COM 55
A OUT 42
COM 39
01
02
03
04
05
06
Unverbindlicher Vorschlag im Rahmen der allgemeinen Liefer- und Gewährleistungsbe-
dingungen. Der Vorschlag beruht auf der Werkseinstellung und setzt die Einstellung der
richtigen Motordaten voraus. Der Vorschlag bedarf die Nachprüfung durch den Anwender.
Hinweise/Notizen/Anmerkungen
Software: 2.8x
Par
Start/Stopp 5-10
1-90
1-93
5-12
Riemenbruch 5-02
5-31
Sicherer Stopp 5-19
Analoger Sollwert 3-15
Alarm 5-40.0 Relaisfunktion
Motor dreht 5-40.1 Relaisfunktion
22-60 Riemenbruchfunktion
22-61
22-62 Meldebruchverzögerung
Relevante Parameter
Funktion
Klemme 18 Digitaleingang [8] Start*
Thermischer Motorschutz [2] Thermistor Abschalt.
Thermistoranschluss [4] Digitaleingang 19
Klemme 27 Digitaleingang [2] Motorfreilauf (inv.)*
Klemme 29 Funktion [1] Ausgang
Klemme 29 Digitalausg. [194] Riemenbruch
Klemme 37 [1] Safe Stop Alarm
Variabler Sollwert 1 [1] Analogeingang 53*
[9] Alarm*
[5] Motor dreht*
[1] Warnung
Riemenbruchmoment 10
10
* = Werkseinstellung
Einstellung
Erstellt von: DESC0201
4
