Danfoss FHV-WR Montageanleitung

I / I
nstructIon nstruktIon
Floor heating valve FHV-WR / room thermostat / return temperature limiter
Fussbodenheizungs-Ventil FHV-WR / Raumthermostat / Rücklauftemperaturbegrenzer
Design / konstruktion
Installation

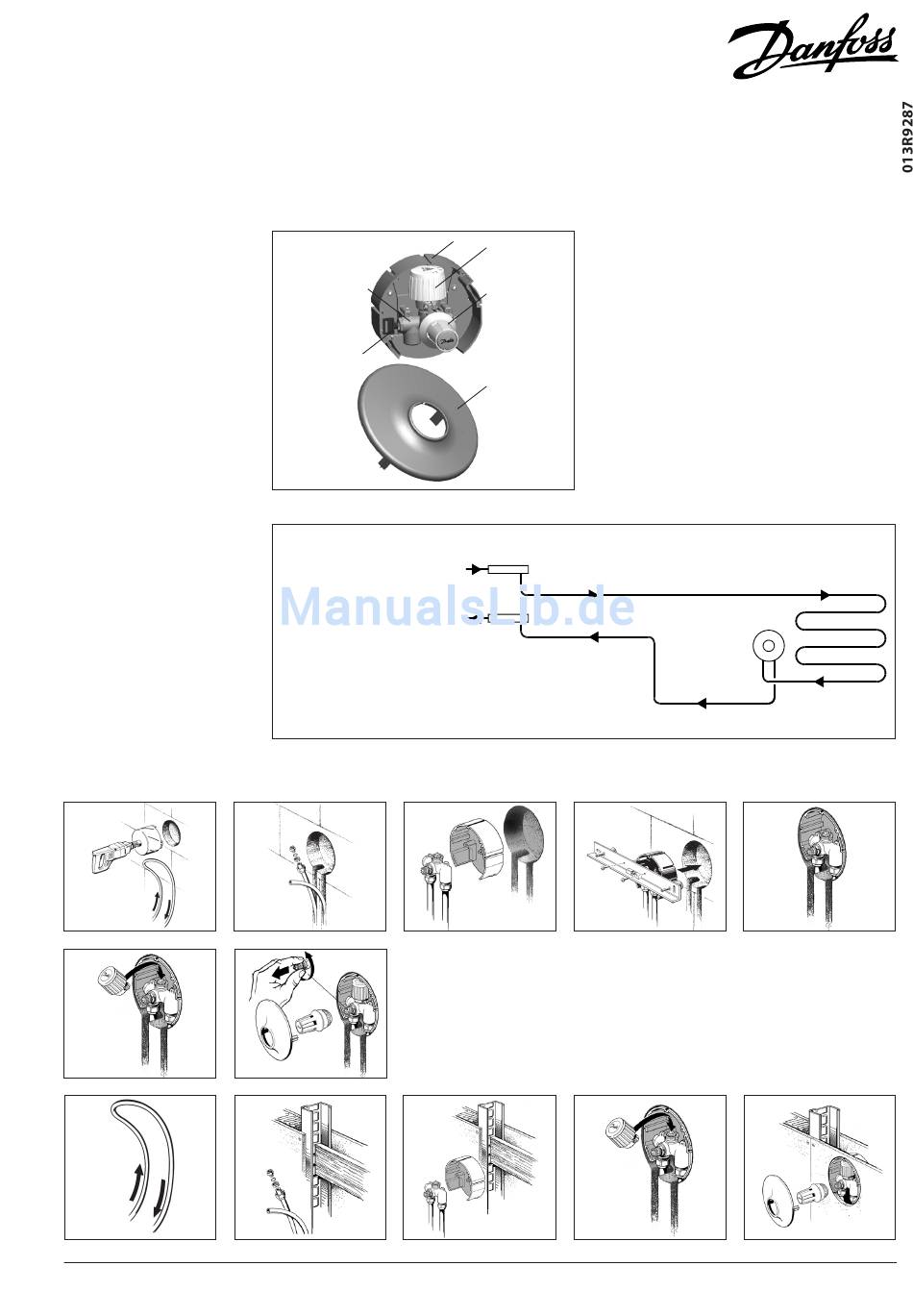

Mounting instructions / Montageanleitung
1
6
1a
a)
e)
The FHV-WR must be
mounted in the return
pipe of the floor heating
circuit
Das FHV-WR muss in den
Rücklauf des Fussboden-
kreises eingebaut werden
2 3
7
2a 3a
VI.UI.I1.5B
Produced by Danfoss Floor Heating Hydronics · 10.2006

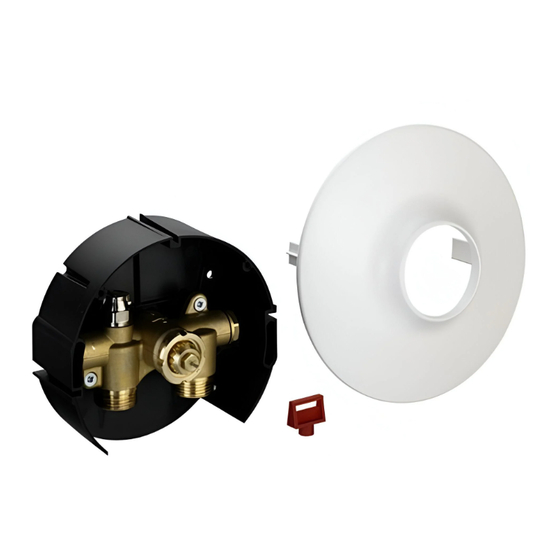

a) Valve body
b)
c)
b) Mounting box
c) Return temperature limiter
d) Room thermostat
d)
e) Airvent
f ) Front cover
a) Ventilgehäuse
f )
b) Wandeinbaukasten
c) Rücklauftemperaturbegrenzer
d) Raumthermostat
e) Entlüftungsventil
f ) Abdeckung
4
(Accessory/ zubehör 013L1338)
4a
FHV–WR
5
5a
