Datennetzwerkanforderungen

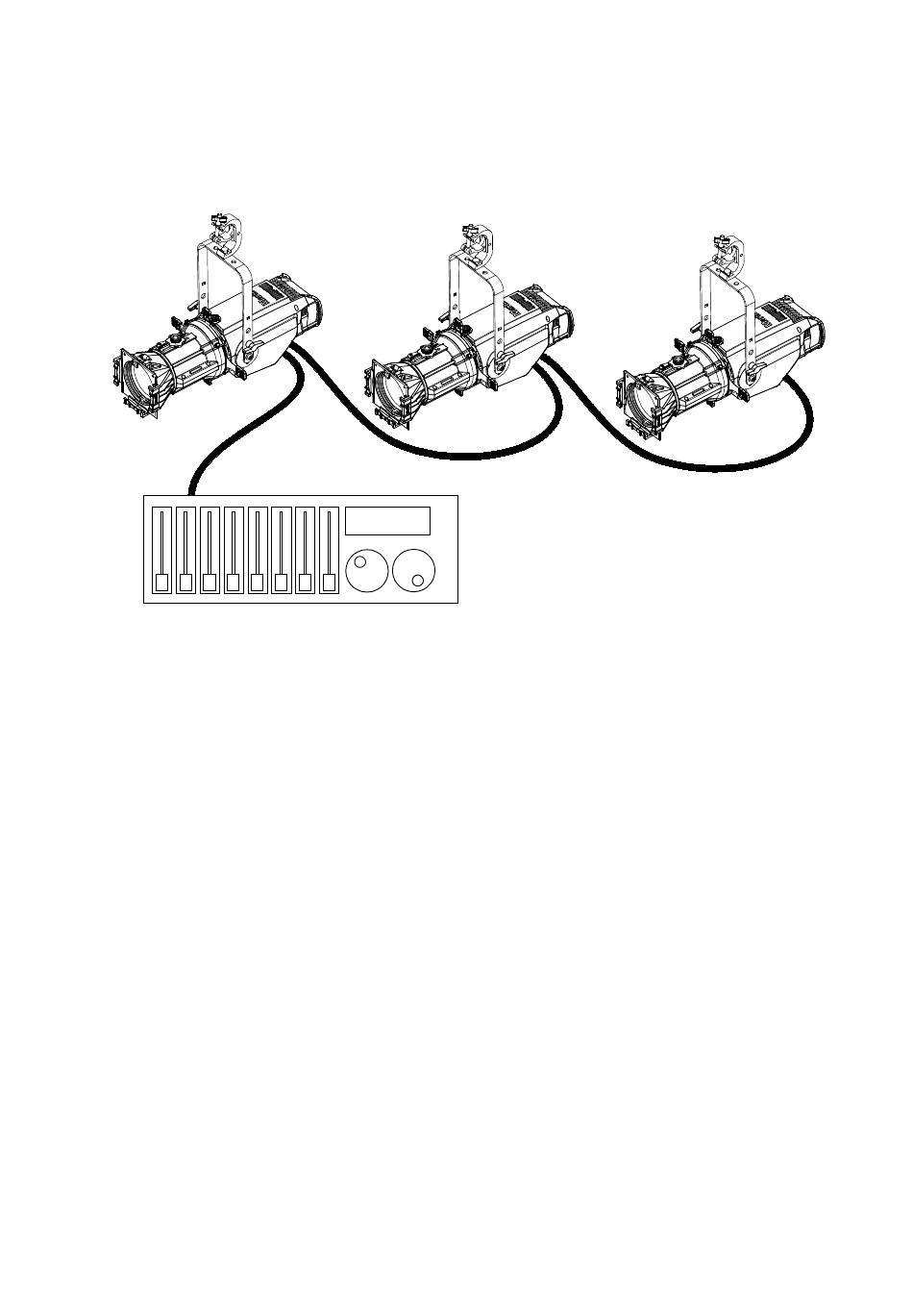

Eine DMX-512-Datenverbindung ist für die Ansteuerung des Geräts über DMX erforderlich. Das Gerät ist
mit 5-poligen XLR-Anschlüssen für den DMX-Dateneingang und -ausgang ausgestattet.
Es können bis zu 32 Geräte in einer einzigen Daisy Chain miteinander verkettet werden. Die
Gesamtanzahl an Geräten in einer DMX-Datenlinie mit 512 Kanälen wird durch die Anzahl an DMX-
Kanälen beschränkt, die von den Geräten benötigt werden. Beachten Sie, dass Geräte über eigene DMX-
Kanäle verfügen müssen, wenn sie individuell angesteuert werden sollen. Geräte, die sich identisch
verhalten sollen, können sich DMX-Adresse und -Kanäle teilen. Wenn Sie über die genannte Grenze
hinaus weitere Geräte oder Gerätegruppen hinzufügen möchten, fügen Sie eine DMX-Datenlinie hinzu
oder teilen Sie die im Daisy-Chain-Verfahren miteinander verkettete Verbindung in Zweigleitungen auf
(mithilfe eines mit Strom versorgten DMX-Splitters).
Tipps für die zuverlässige Datenübertragung
Verwenden Sie für RS-485-Geräte ein abgeschirmtes verdrilltes Doppelkabel; standardmäßige
Mikrofonkabel können Steuerungsdaten nicht zuverlässig über größere Entfernungen übertragen. 24-
AWG-Kabel sind für Übertragungen auf bis zu 300 Meter geeignet. Für größere Entfernungen werden
Kabel mit einem größeren Durchmesser und/oder einem DMX-Buffer empfohlen. Die Stiftbelegung aller
Anschlüsse ist:
•
Pin 1 = Schirm
•
Pin 2 = Cold (-)
•
Pin 3 = Hot (+).
Die Stifte 4 und 5 der XLR-Verbinder werden nicht für Geräte verwendet, sind aber für eventuelle
zusätzliche Datensignale verfügbar, wie es die DMX512-A-Norm verlangt. Der Standardausgangspol ist
Pin 4 = Daten 2 Cold (-) und Pin 5 = Daten 2 Hot (+).
Verwenden Sie einen optoisolierten Splitter wie den Martin™ DMX 5.3 Splitter, um den Link in
Zweigleitungen aufzuspalten. Stellen Sie die Verbindung her, indem Sie einen Abschlussstecker in den
Ausgang des letzten Geräts stecken. Der Abschlussstecker, ein XLR-Stecker mit 120 Ohm, 0,25-W-
Widerstand angelötet zwischen den Pins 2 und 3, dämpft das Steuersignal, damit es nicht reflektiert wird
und keine Störungen verursacht. Wenn ein Splitter verwendet wird, terminieren Sie jede Verzweigung des
Links.
