1. Halten Sie die vordere Linsenbaugruppe mit einer Hand fest, damit sie nicht herausfallen kann.
2. Lösen Sie die Stellradschrauben an der Ober- und Unterseite des Linsenrohrs. An der oberen
Schraube ist zudem der Fokussierknopf befestigt.
3. Schieben Sie das Linsenrohr nach vorne aus dem Gerät heraus.

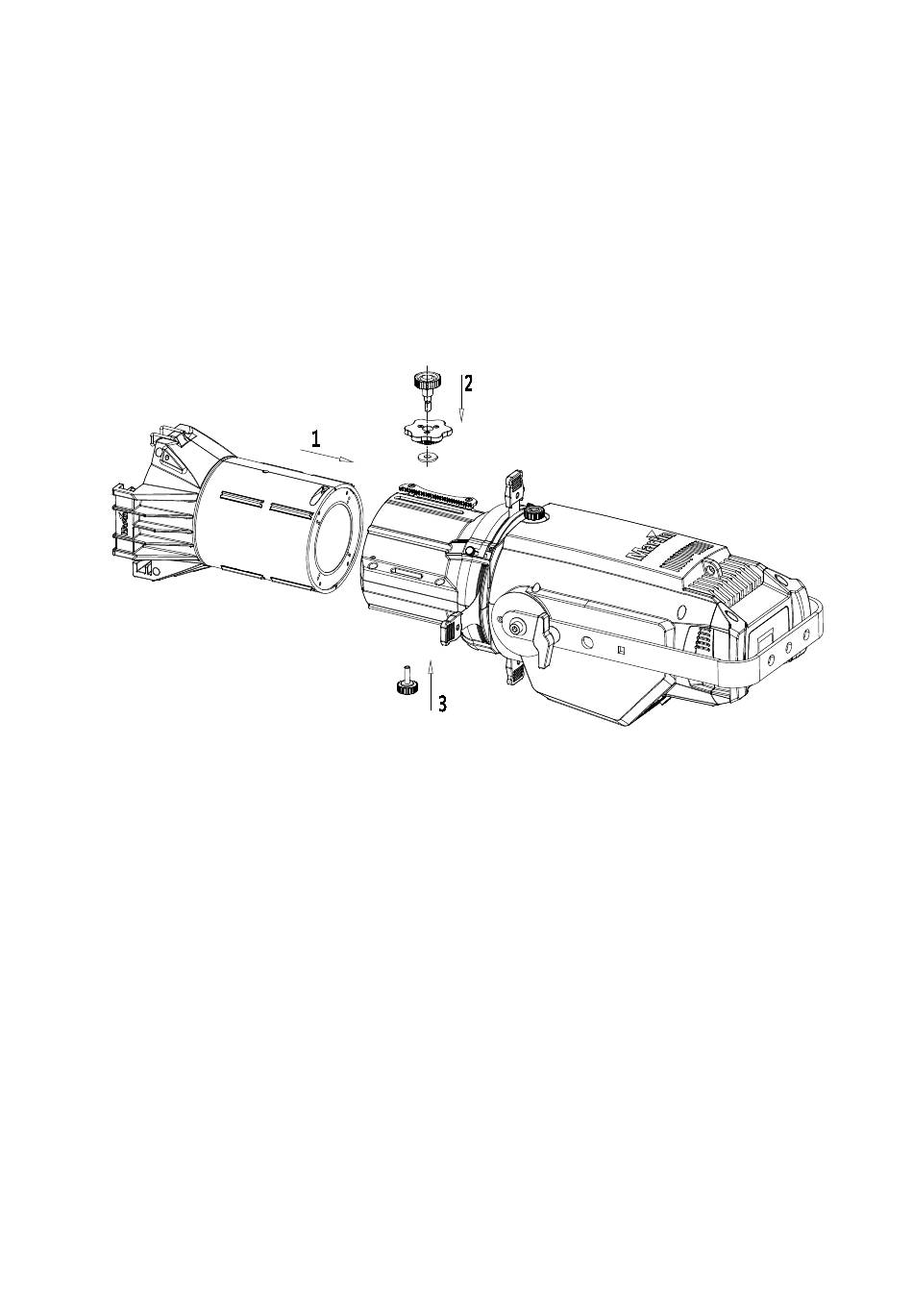

4. Schieben Sie das neue Linsenrohr (1) ein.
5. Setzen Sie die Stellradschrauben (2) und (3) ein. Für die oberste Schraube (2) muss der
Fokussierknopf mit der Verzahnung an der Unterseite auf der Schraube positioniert sein. Drehen Sie
den Fokussierknopf, bis die Verzahnung in den Stab am Gehäuse des Linsenrohrs eingreift.
6. Ziehen Sie die Schrauben an.
