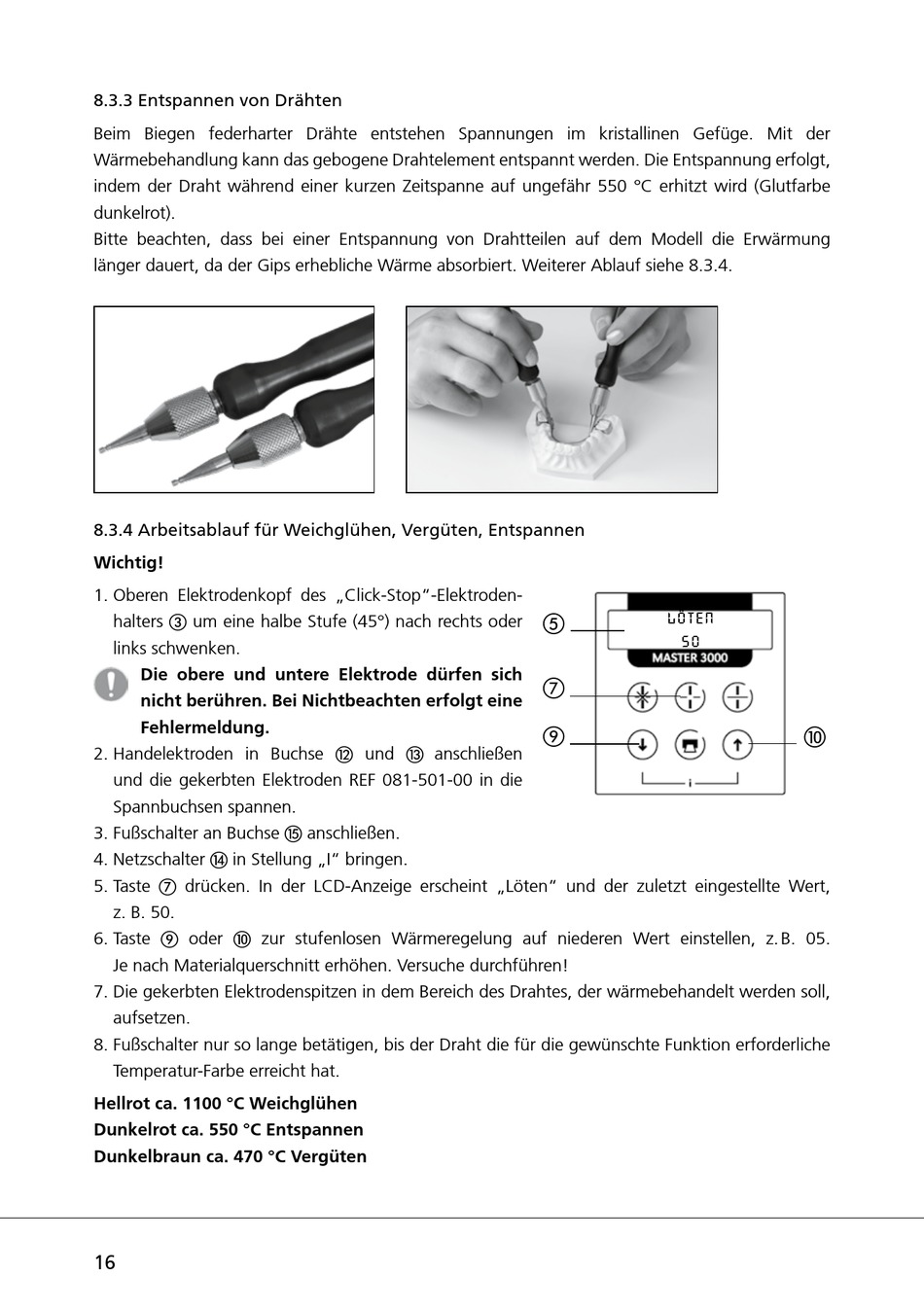

8.3.3 Entspannen von Drähten
Beim Biegen federharter Drähte entstehen Spannungen im kristallinen Gefüge. Mit der
Wärmebehandlung kann das gebogene Drahtelement entspannt werden. Die Entspannung erfolgt,
indem der Draht während einer kurzen Zeitspanne auf ungefähr 550 °C erhitzt wird (Glutfarbe
dunkelrot).
Bitte beachten, dass bei einer Entspannung von Drahtteilen auf dem Modell die Erwärmung
länger dauert, da der Gips erhebliche Wärme absorbiert. Weiterer Ablauf siehe 8.3.4.
8.3.4 Arbeitsablauf für Weichglühen, Vergüten, Entspannen
Wichtig!
1. Oberen Elektrodenkopf des „Click-Stop"-Elektroden-
halters
um eine halbe Stufe (45°) nach rechts oder
links schwenken.
Die obere und untere Elektrode dürfen sich
nicht berühren. Bei Nichtbeachten erfolgt eine
Fehlermeldung.
2. Handelektroden in Buchse
und die gekerbten Elektroden REF 081-501-00 in die
Spannbuchsen spannen.
3. Fußschalter an Buchse
4. Netzschalter
in Stellung „I" bringen.
5. Taste
drücken. In der LCD-Anzeige erscheint „Löten" und der zuletzt eingestellte Wert,
z. B. 50.
6. Taste
oder
zur stufenlosen Wärme regelung auf niederen Wert einstellen, z. B. 05.
Je nach Materialquerschnitt erhöhen. Versuche durchführen!
7. Die gekerbten Elektrodenspitzen in dem Bereich des Drahtes, der wärmebehandelt werden soll,
aufsetzen.
8. Fußschalter nur so lange betätigen, bis der Draht die für die gewünschte Funktion erforderliche
Temperatur-Farbe erreicht hat.
Hellrot ca. 1100 °C Weichglühen
Dunkelrot ca. 550 °C Entspannen
Dunkelbraun ca. 470 °C Vergüten
16
und
an schlie ßen
anschließen.
L Ö T E N
5 0
