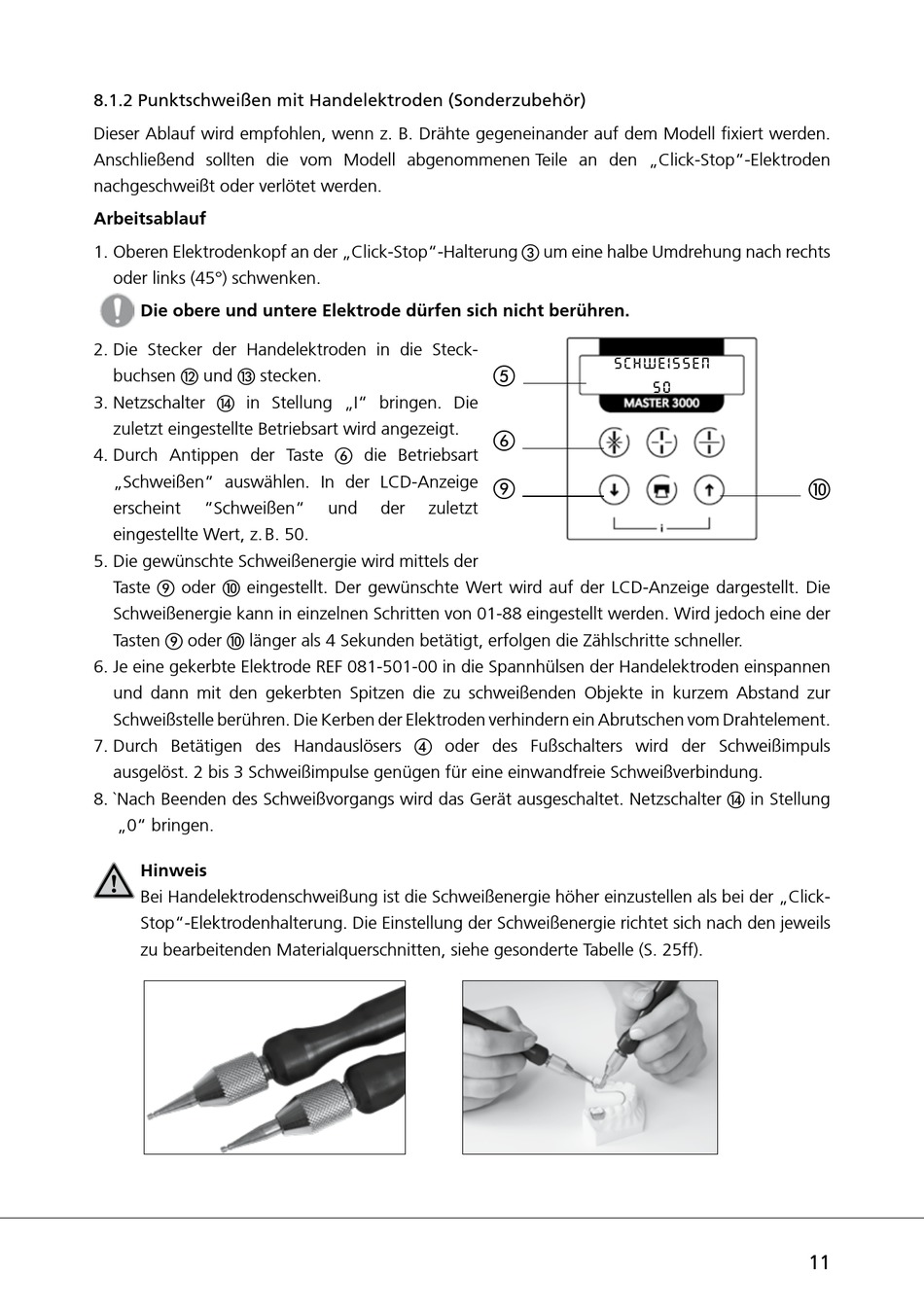

8.1.2 Punktschweißen mit Handelektroden (Sonderzubehör)
Dieser Ablauf wird empfohlen, wenn z. B. Drähte gegeneinander auf dem Modell fixiert werden.
Anschließend sollten die vom Modell abgenommenen Teile an den „Click-Stop"-Elektroden
nachgeschweißt oder verlötet werden.
Arbeitsablauf
1. Oberen Elektrodenkopf an der „Click-Stop"-Halterung
oder links (45°) schwenken.
Die obere und untere Elektrode dürfen sich nicht berühren.
2. Die Stecker der Handelektroden in die Steck-
buchsen
und
stecken.
3. Netzschalter
in Stellung „I" bringen. Die
zuletzt eingestellte Betriebsart wird angezeigt.
4. Durch Antippen der Taste
„Schweißen" auswählen. In der LCD-Anzeige
erscheint
"Schweißen"
eingestellte Wert, z. B. 50.
5. Die gewünschte Schweißenergie wird mittels der
Taste
oder
eingestellt. Der gewünschte Wert wird auf der LCD-Anzeige dargestellt. Die
Schweiß energie kann in einzelnen Schritten von 01-88 eingestellt werden. Wird jedoch eine der
Tasten
oder
länger als 4 Sekunden betätigt, erfolgen die Zählschritte schneller.
6. Je eine gekerbte Elektrode REF 081-501-00 in die Spannhülsen der Handelektroden einspannen
und dann mit den gekerbten Spitzen die zu schweißenden Objekte in kurzem Abstand zur
Schweißstelle berühren. Die Kerben der Elektroden verhindern ein Abrutschen vom Drahtelement.
7. Durch Betätigen des Handauslösers
ausgelöst. 2 bis 3 Schweißimpulse genügen für eine einwandfreie Schweißverbindung.
8. ` Nach Beenden des Schweißvorgangs wird das Gerät ausgeschaltet. Netzschalter
„0" bringen.
Hinweis
Bei Handelektrodenschweißung ist die Schweißenergie höher einzustellen als bei der „Click-
Stop"-Elektrodenhalterung. Die Einstellung der Schweißenergie richtet sich nach den jeweils
zu bearbeitenden Materialquerschnitten, siehe gesonderte Tabelle (S. 25ff).
die Betriebsart
und
der
zuletzt
oder des Fußschalters wird der Schweißimpuls
um eine halbe Umdrehung nach rechts
S C H W E I S S E N
5 0
in Stellung
11
