AUSTAUSCH DER RIEMEN

1. Motor abstellen, Zündkabel abklemmen und warten,
bis alle angetriebenen Teile zum Stillstand gekom-
men sind. Auswurf ganz nach rechts drehen. Die bei-
den Schrauben (B, Abbildung 22) lösen, mit denen
die Riemenabdeckung befestigt ist.
2. Abdeckung nach vorn kippen und von der
Schneefräse entfernen.
3. Riemenführungen (B, Abbildung 23) durch Lösen der
beiden Kopfschrauben (A) entfernen.
4. Schneckenantriebsriemen wie folgt entfernen:
a.Schneckenantriebsriemen (D, Abbildung 23) von der
Spannrolle ziehen. Dabei den Riemen zuerst von der
Spannrolle weg und dann nach hinten ziehen.
b.Riemen von der Motorriemenscheibe entfernen und
unter dem Bremsbelag herausziehen.
c.Sechs Kopfschrauben zwischen unterer Abdeckung
und Rahmen der Schneefräse entfernen. Muttern (A,
Abbildung 24) auf beiden Seiten lösen, um die
Anschläge (B) der Schneckenriemenscheibe zu
lösen. Riemenanschläge verschieben und Riemen
von der Riemenscheibe (C) entfernen.
d.Die beiden Schrauben (D, Abbildung 24) vom Getriebe
entfernen.
e.Einstellring lösen und Achswelle nach rechts schieben.
f.Der Riemen kann von oben nach unten entfernt wer-
den. Den Fahrantriebshebel betätigen, um mehr
Platz zum Ausbau des Riemens zu erhalten.
5. Fahrantriebsriemen wie folgt entfernen:
a.Spannrolle (I, Abbildung 23) vom Riemen weg ziehen
und Riemen von der Riemenscheibe entfernen.
b.Den Riemen zuerst von der Antriebsriemenscheibe
und dann von der Motorriemenscheibe ziehen. Der
Arm der vorderen Spannrolle (G, Abbildung 23) muss
evtl. gedreht werden, damit ausreichend Platz zum
Entfernen des Riemens von der
Antriebsriemenscheibe verfügbar ist.
c.Riemen zwischen Schneckenriemenscheibe (F,
Abbildung 23) und Antriebsriemenscheibe her-
ausziehen.
A

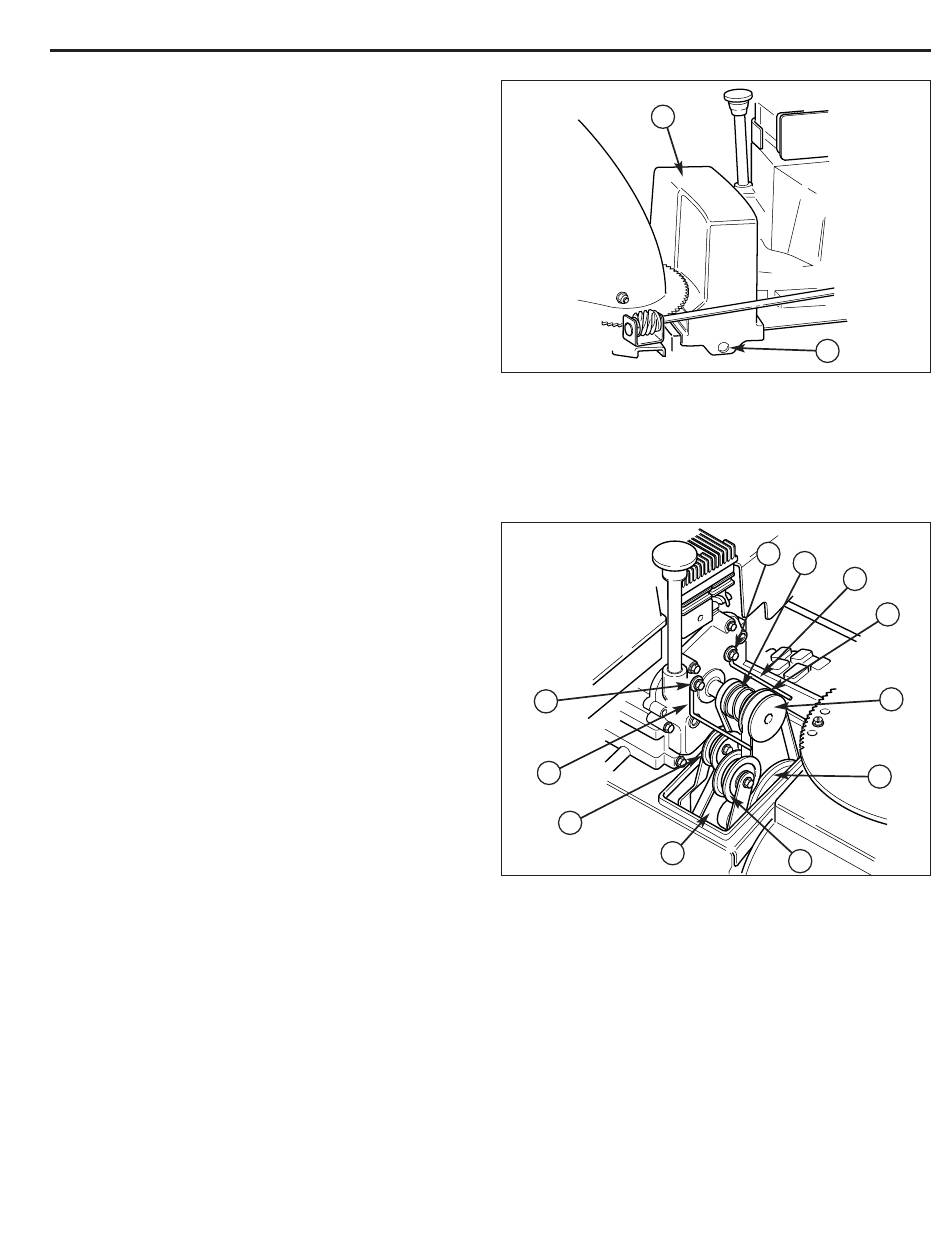

Abbildung 22. Riemenabdeckung
A. Riemenabdeckung
B. Schrauben
A
B
I
Abbildung 23. Riemen und Riemenscheiben
A. Kopfschrauben
B. Riemenführungen
C. Fahrantriebsriemen
D. Schneckenantriebsriemen
E. Motorriemenscheibe
F. Schneckenriemenscheibe
G. Spannrolle, Schnecke
H. Antriebsriemenscheibe
I. Spannrolle, Fahrantrieb
23
Service
B
A
C
H
G
B
D
E
F
