Einstellungen
EASY TURN™
SEILZUGEINSTELLUNG
Falls der Easy Turn™ Seilzug gedehnt wurde, rastet das
Getriebe nicht aus, wenn der Steuerungshebel aktiviert wird.
Stellen Sie den Seilzug mithilfe des folgenden Verfahrens ein.
1. Schalten Sie den Motor aus und ziehen Sie das
Zündkabel ab.
2. Lockern Sie die Gegenmutter (B, Abbildung 23).
3. Drehen Sie die Einstellmutter (A), um den Seilzug zu
lockern oder festzuziehen. Der Seilzug sollte so fest
gezogen werden, bis der Hebel nicht mehr locker ist, die
Easy Turn™ Freigabe darf jedoch nicht erfolgen, ohne
dass der Steuerhebel heruntergedrückt wird.
4. Ziehen Sie die Gegenmutter fest.

EINSTELLEN DES RIEMENS

Fräswerkantriebsriemen
Falls Ihre Schneefräse keinen Schnee auswirft, überprüfen Sie
die Einstellung des Steuerungsseilzugs. Bei korrekter
Einstellung überprüfen Sie den Zustand des
Fräswerkantriebsriemens. Ist dieser beschädigt oder locker,
ersetzen Sie ihn (siehe Auswechseln des Riemens in diesem
Abschnitt des Handbuches).
1. Ziehen Sie das Zündkabel ab.
2. Entfernen Sie die Schraube (B, Abbildung 24) von der
Riemenabdeckung (A). Entfernen Sie die
Riemenabedeckung (A).
3. Lockern Sie die Mutter (D, Abbildung 23) an der
Mitläuferscheibe (B) und schieben Sie die Mitläuferscheibe
um etwa 1/8 Zoll (3 mm) zum Riemen hin.
4. Ziehen Sie die Mutter (D) fest.
5. Drücken Sie die Kupplung des Fräswerks. Überprüfen Sie
die Spannung am Riemen (gegenüber der
Mitläuferscheibe). Der Riemen sollte bei leichtem Druck um
etwa 1/2 Zoll (12,5 mm) eindrückbar sein (siehe Abbildung
25). Um die korrekte Spannung zu erreichen, kann es
erforderlich werden, die Mitläuferscheibe mehr als einmal
zu verschieben.
6. Setzen Sie die Riemenabdeckung (A, Abbildung 24) wieder
auf und befestigen Sie diese mit Schrauben (B).
7. Wenn immer Riemen eingestellt oder ausgewechselt
werden, müssen die Seilzüge neu eingestellt werden (siehe
Einstellen der Seilzüge in diesem Abschnitt des
Handbuches).
8. Schließen Sie das Zündkabel an.
Fahrantriebsriemen
Der Fahrantriebsriemen hat einen konstanten Federdruck und
erfordert keine Einstellung. Wenn der Fahrantriebsriemen
locker wird, wechseln Sie ihn aus. Siehe Auswechseln des
Riemens in diesem Abschnitt des Handbuches.

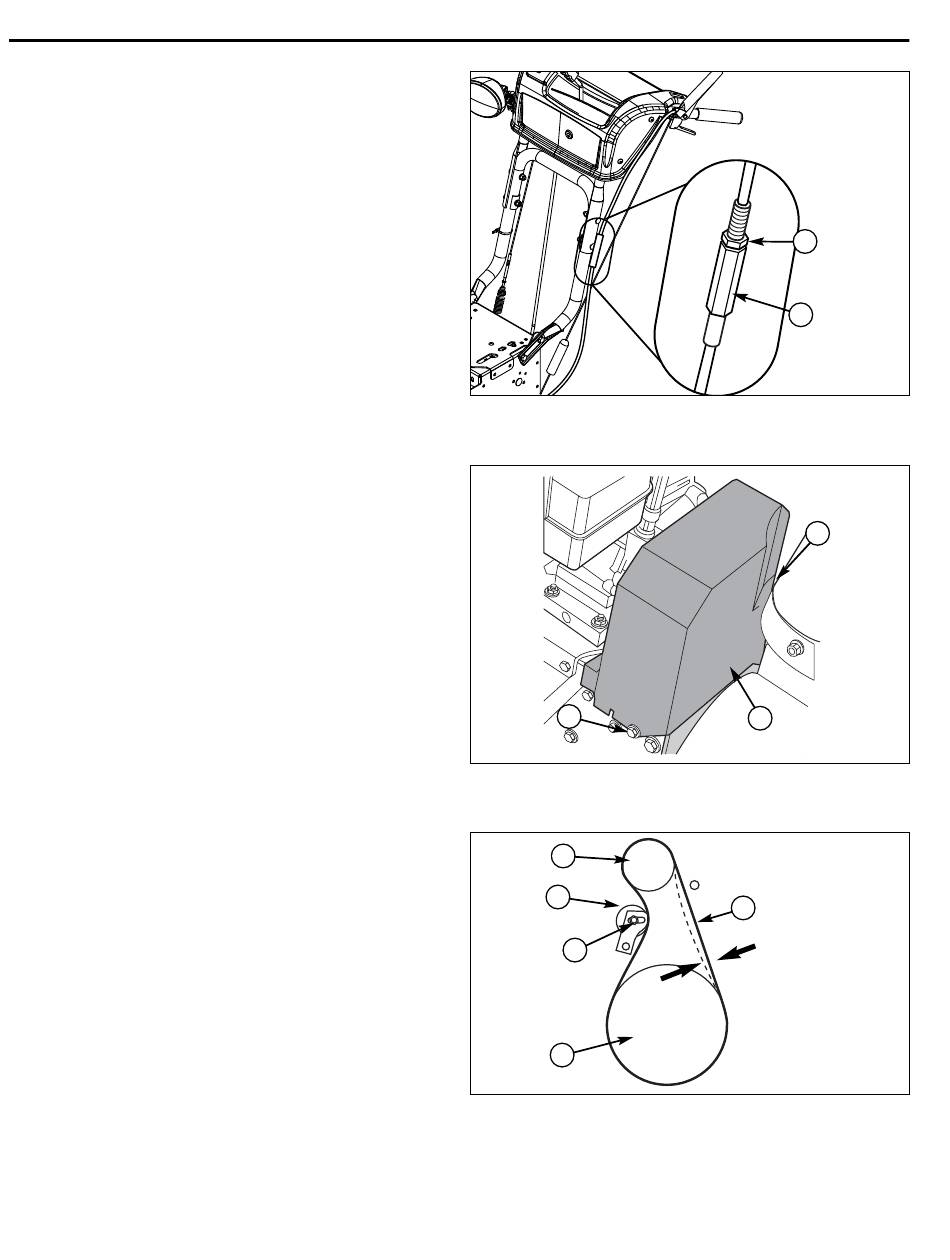

Abbildung 23. Einstellen der Seilzüge
A. Einstellmutter
B. Gegenmutter
B
Abbildung 24. Riemenabdeckung
A. Riemenabdeckung
B. Schrauben
A
B
D
C
Abbildung 25. Durchfedern des Riemens des
Fräswerkantriebsriemens
A. Riemenscheibe des Motorantriebs
B. Mitläuferscheibe (Eingerastete Position)
C. Fräswerkantriebsscheibe
D. Mutter
E. Fräswerkantriebsriemen
28
B
A
B
A
E
12,5 mm (1/2")
Durchfedern
