Simplicity 1226e series Bedienungsanleitung Seite 31

B
D

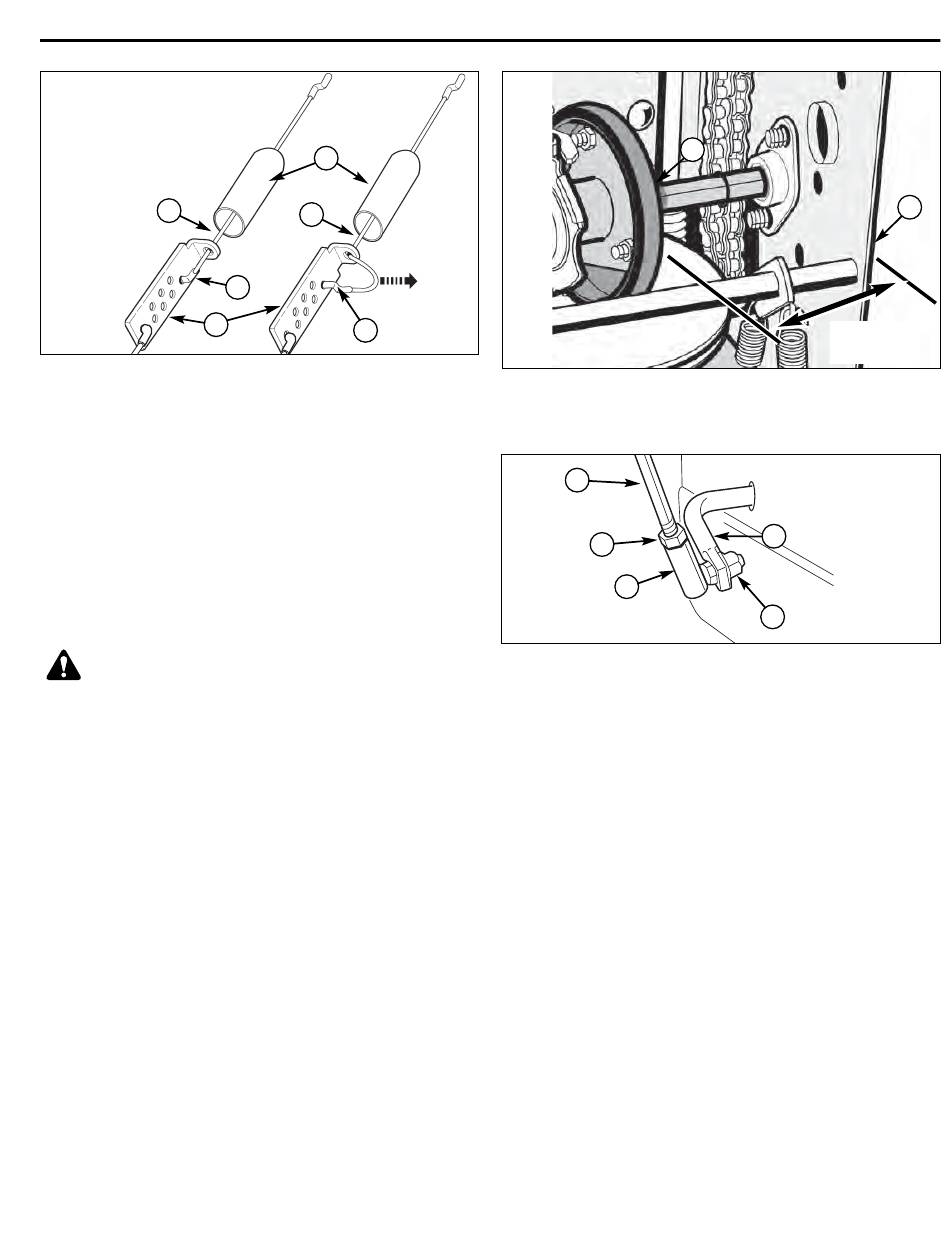

Abbildung 20. Einstellen des Seilzugs des Fahrantriebs
A. Seilzugabdeckung
B. Seilzug des Fahrantriebs
C. "Z"-Haken
D. Seilzugeinstellklammer
HINWEIS: Wenn der Seilzug zu locker ist, fährt die
Einheit nicht. Ist der Seilzug zu straff, kuppelt der Antrieb
ein ohne dass die Hebel heruntergedrückt werden.
4. Schieben Sie die Seilzugabdeckung (A) über die
Seilzugeinstellklammer.
Einfahreinstellung
ALLE MODELLE
WARNUNG
Benzin ist hoch entflammbar und muss mit Sorfalt
gehandhabt werden. Lassen Sie das Benzin draußen
ab. Entleeren Sie den Tank nie, wenn der Motor vom
Betrieb noch heiß ist. Lassen Sie offene Flammen,
Rauchen und Streichhölzer in diesem Bereich nicht zu.
Vermeiden Sie ein Überfüllen des Ablassbehälters und
wischen Sie Leckagen vollständig weg.
1. Überprüfen Sie nach 5-stündiger Verwendung, ob die
Einstellung richtig ist. Stellen Sie den Kupplungsseilzug
erforderlichenfalls durch Erhöhung der Spannung erneut
ein. Eine kleine Hebelbewegung ist zulässig, wenn die
Einheit die im obigen Hinweis beschriebenen
Betriebsprüfungen besteht.
2. Wischen Sie das Benzin vom Benzintank ab.
3. Ziehen Sie das Zündkabel ab.
4. Stellen Sie die Schneefräse auf die Frontseite des
Schneckengehäuses (C, Abbildung 28).
5. Lockern Sie die die Kopfschrauben (A, Abbildung 28) auf
jeder Seite des Bodenblechs (B).
6. Entfernen Sie das Bodenblech (B).
7. Stellen Sie den Geschwindigkeitswahlhebel auf die kleinste
Vorwärtsgeschwindigkeit.
8. Beachten Sie die Position der Friktionsscheibe (A,
Abbildung 18) Der korrekte Abstand von der rechten Seite
der Friktionsscheibe bis zur Außenseite des Rahmens
beträgt 10,95 cm (4-5/16"). Ist die Friktionsscheibe nicht in
der korrekten Position, stellen Sie sie wie folgt ein.
A
B
C
C
Abbildung 21. Messen des Abstands der Friktionsscheibe
A. Friktionsscheibe
B. Rahmen
A
B
C
Abbildung 22. Gestänge des Geschwindigkeitswählers
A. Geschwindigkeitswähler-Stange
B. Gegenmutter
C. Kugelgelenk
D. Stellmutter
E. Schaltstange
9. Stellen Sie den Geschwindigkeitswahlhebel auf die kleinste
Vorwärtsgeschwindigkeit.
10. Lockern Sie die Gegenmutter (B, Abbildung 22).
11. Entfernen Sie die Stellmutter (D).
12. Schieben Sie die Friktionsscheibe (A, Abbildung 21) auf
den richtigen Abstand, 10,95 cm (4-5/16").
13. Drehen Sie das Kugelgelenk (C, Abbildung 22), bis es mit
dem Befestigungsloch in der Schaltstange (E)
übereinstimmt. Besfestigen Sie nun das Kugelgelenk (C)
an der Schaltstange (E) und ziehen Sie die Gegenmutter
(B) fest.
14. Überprüfen Sie, ob die Schneefräse in R1 funktioniert. Falls
nicht, befolgen Sie die Schritte 1-11 und stellen Sie erneut
ein, falls erforderlich.
15. Montieren Sie die Bodenplatte (B, Abbildung 28) und
ziehen Sie die Kopfschrauben (A) fest.
27
Einstellungen
A
4-5/16
(10,95 cm)
E
D
B
