A
B

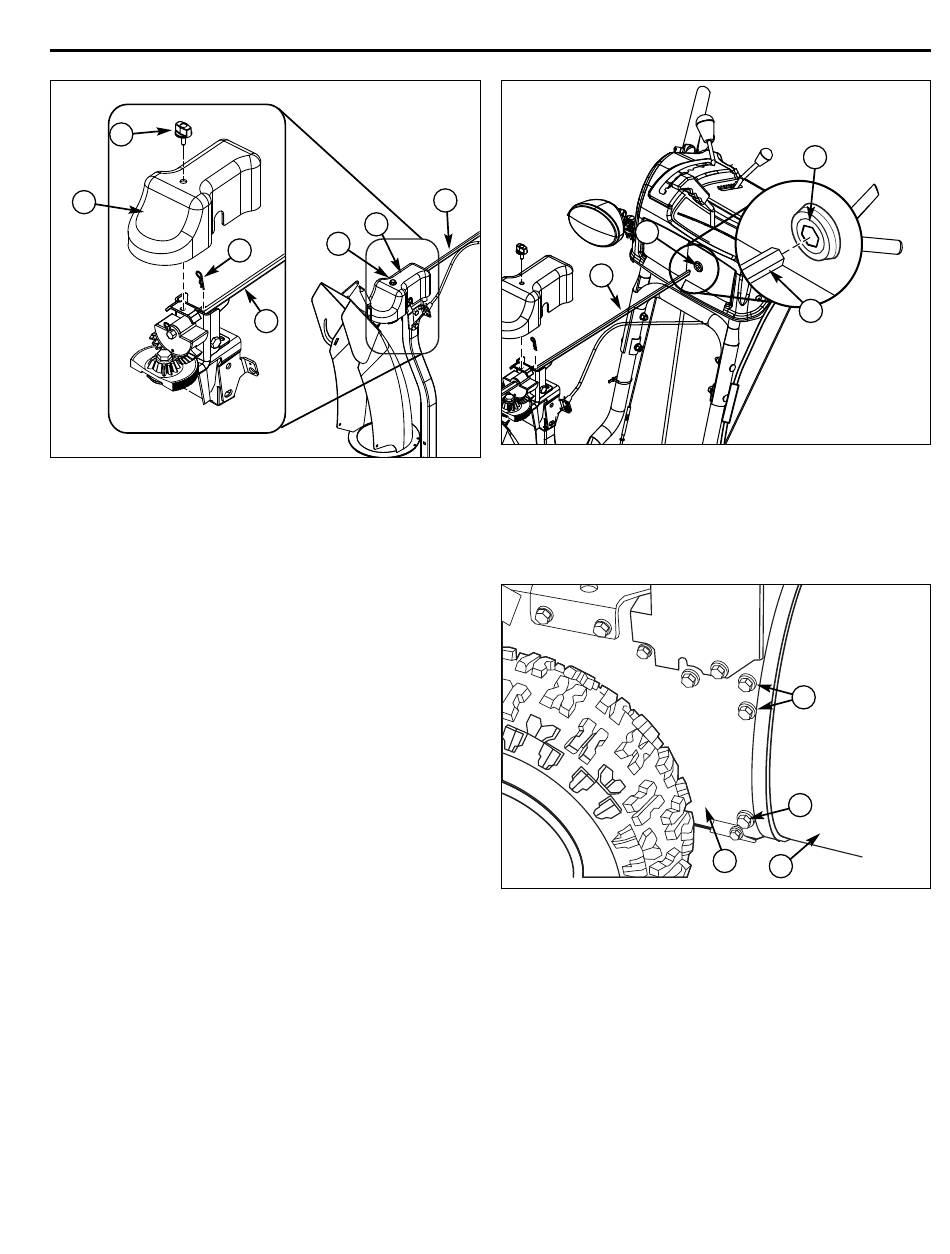

Abbildung 30. Auswurf-Drehrichtungsstange
A. Spezialmutter
B. Abdeckung
C. Nadel
D. Auswurf-Drehrichtungsstange
15. Drehen Sie die Auswurf-Dreheinrichtung so, dass sie zur
Mitte der Maschine zeigt, sodass die
Dreheinrichtungssteuerung in der Mitte des Querblechs ist.
16. Schieben Sie die Auswurf-Dreheinrichtungsstange (B,
Abbildung 31) in die Sechskantöffnung (A).
17. Setzen Sie die Nadel (C, Abbildung 30) in die Auswurf-
Drehrichtungsstange (D).
18. Montieren Sie die Abdeckung (B) und sichern Sie diese
mithilfe der Spezialmutter (A).
19. Entfernen Sie den alten Fräswerkantriebsriemen (D,
Abbildung 29) von der Gebläseradscheibe (H).
20. Schieben Sie den Fräswerkantriebsriemen (D) unter die
Freilaufscheibe (K).
21. Stellen Sie den Fräswerkantriebsriemen ein. Siehe
"Einstellen des Fräswerkantriebsriemens" im Abschnitt
Wartung.
22. Stellen Sie die Riemenführung ein. Siehe "Einstellen des
Fräswerkantriebsriemens" im Abschnitt Wartung.
23. Montieren Sie die Riemenabdeckung (A, Abbildung 24).
Ziehen Sie die Schrauben fest (B).
24. Prüfen Sie die Einstellung der Seilzüge. Siehe "Prüfen und
Einstellen der Seilzüge" im Abschnitt Einstellungen.
25. Montieren Sie das Bodenblech (B, Abbildung 28).
26. Ziehen Sie die Kopfschrauben (A) auf jeder Seite des
Bodenblechs (B) fest.
27. Schließen Sie das Zündkabel an.
B
A
C
D
Einstellungen & Überprüfungen
D
B
Abbildung 31. Installieren Sie die Auswurf-
Drehrichtungsstange
A. Sechskantöffnung
B. Auswurf-Drehrichtungsstange
Abbildung 32. Rahmen und Achsengeäuse
A. Obere Kopfschrauben
B. Untere Kopfschrauben
C. Fräswerk-Gehäuse
D. Rahmen
31
A
A
B
A
B
D
C
