Austausch Wellenantriebsriemen - Simplicity Prestige series Bedienerhandbuch

Fehlersuche, Einstellungen und Service
B
C

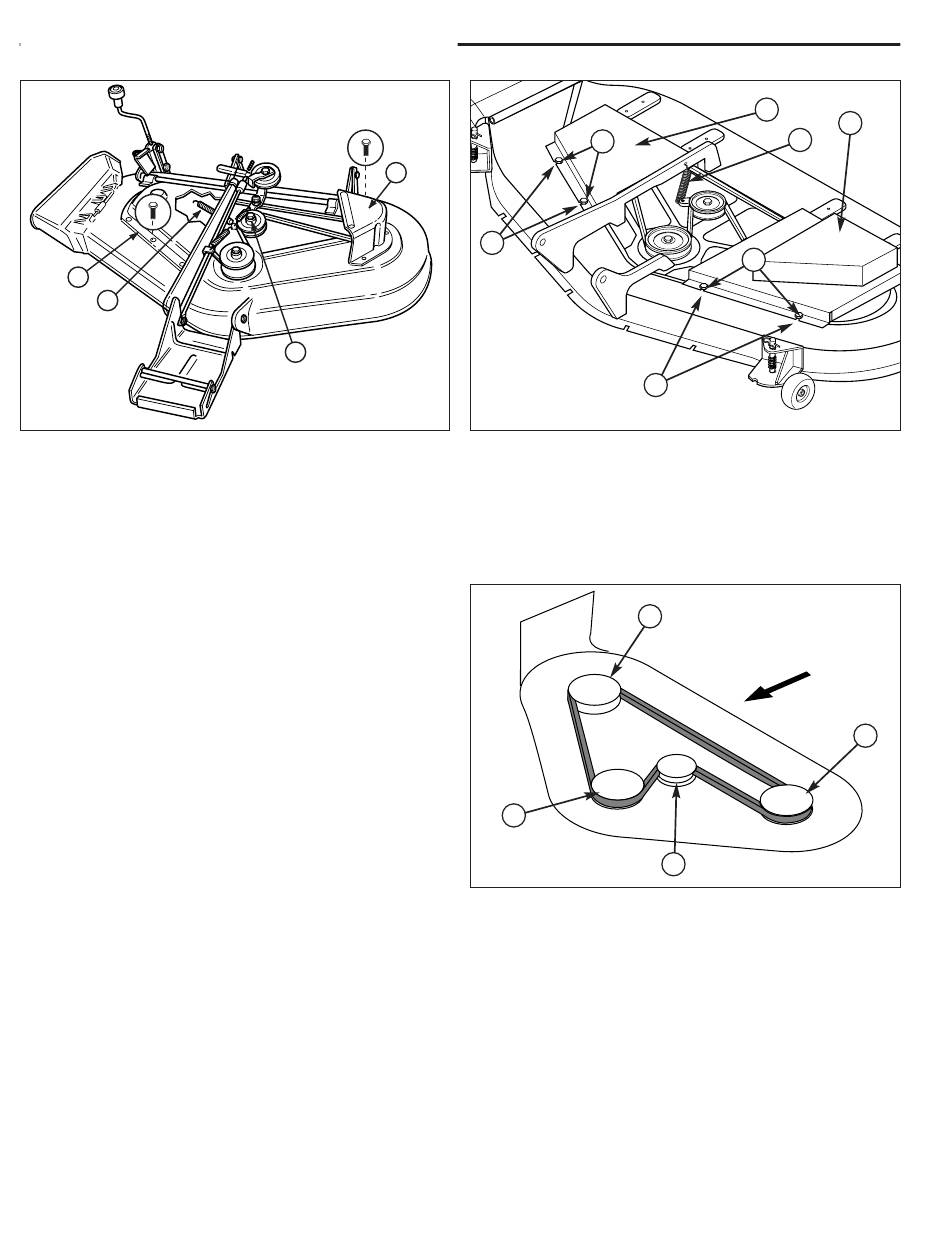

Abb. 55. Mähwerke - 112 cm und 127 cm
A. Kopfschraube
B. Rechte Wellenabdeckung
C. Feder
D. Linke Wellenabdeckung
Austausch Wellenantriebsriemen - Alle Modelle
Hinweis: Es dürfen nur Original-Ersatzteile von Simplicity
verwendet werden.
1. Den Traktor mit montiertem Mähwerk auf eine glatte,
gerade Fläche, wie z.B. einen Betonboden, stellen.
Zapfwellenkupplung auskuppeln, Motor abstellen und
Parkbremse einkuppeln. Zündschlüssel abziehen.
2. Mähwerk vom Traktor ausbauen (Siehe „Demontieren
und Montieren des Mähwerks").
MODELLE 112 CM UND 127 CM
3. Die vier Kopfschrauben, die die rechte Wellen-
abdeckung (B, Abb. 55) sichern, entfernen. Die drei
Kopfschrauben, die die linke Wellenabdeckung (D)
sichern, entfernen.
MODELLE 137 CM
3. Den Zapfwellekupplungsriemen abnehmen. Die Schneid-
schrauben (A, Abb. 56), die die Riemenabdeckungen
sichern, sowie die Riemenabdeckungen (B, D) entfernen.
ALLE MODELLE
4. Mit Hilfe einer Gripzange oder einem Federabzieher die
Riemenscheibenfeder (C, Abb. 55 und 56) vom Schlitz
im Mähwerk entfernen.
5. Kopfschraube (A, Abb. 55), die die Riemenscheibe an
der Halterung sichert, lösen. Nun kann der Riemen
zwischen der Riemenscheibe und der Halterungsnabe
durchgezogen werden.
6. Neuen Riemen, wie in Abb. 57 gezeigt, installieren.
Sicherstellen, daß die V-förmige Seite des Riemens in
den Scheibenrillen (A) läuft und die flache Rückseite
gegen die Riemenscheiben (B).
7. Kopfschraube anziehen (A, Abb. 55).
D
A
40
A
E
E
Abb. 56. Mähwerk - 137 cm
A. Schneidschraube
B. Rechte Wellenabdeckung
C. Feder
D. Linke Wellenabdeckung
E. Ausrichtungskerben
A
A
Abb. 57. Riemenführung Mähwerk - Alle Modelle
A. Wellenantriebsscheibe (V-förmig)
B. Riemenscheibe (flache Seite)
8. Feder (C, Abb. 55 und 56) wieder im Schlitz des
Mähwerks anbringen.
9. Die linken und rechten Wellenabdeckungen anbringen
(B und D, Abb. 55 und 56). Modelle 137 cm: Um den
richtigen Abstand zur Riemenabdeckung zu gewähr-
leisten, muss darauf geachtet werden, dass die
Ausrichtungskerben (E, Abb. 56) mit den Schneid-
schrauben (A) ausgerichtet sind.
10. Mähwerk am Traktor montieren.
