Betrieb des Traktors
A
B
C
D
A
B
G

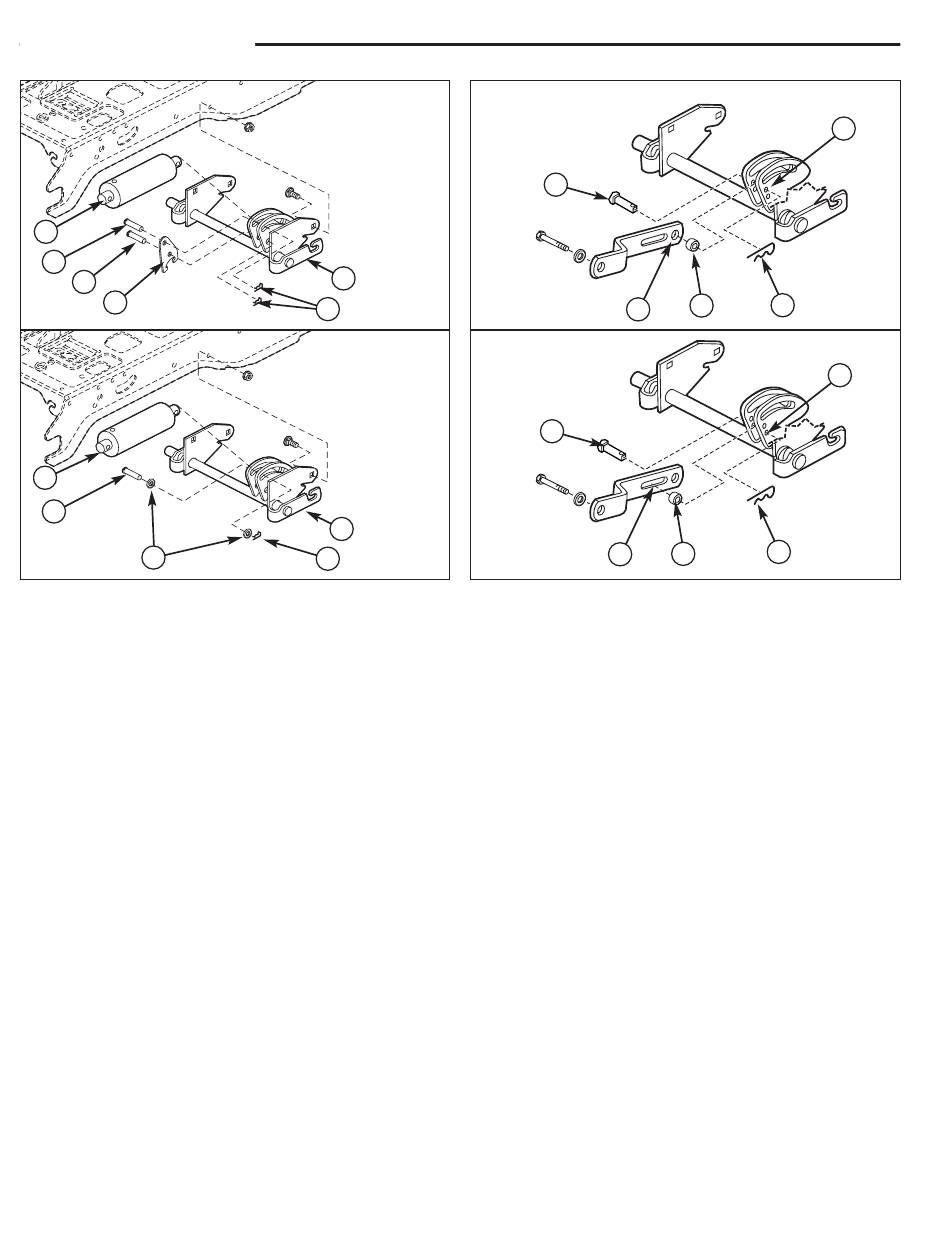

Abb. 17. Hubsicherungsblech - Hydraulische
Hubmodelle
A. Hubzylinder
B. Senkkopfbolzen (Original)
B. Senkkopfbolzen (Neu)
D. Sicherungsblech
E. Haarnadelklemmen
F. Hubwellenbaugruppe
G. Unterlegscheiben
HUBVARIATIONEN BEI DER
VERWENDUNG VON ZUBEHÖRTEILEN
Wenn ein vorne montiertes Zubehörteil, z. B. eine
Schneeschleuder oder eine Schaufel, am Traktor einge-
setzt wird, muss der Hubmechanismus verriegelt sein,
um eine nach unten gerichtete Kraft bereitzustellen.
Wenn das Mähwerk wieder montiert wird, muss die nach
unten gerichtete Druckverriegelung gelöst werden, damit
das Mähwerk sich frei bewegen kann.
Hydraulische Hubmodelle
Die hydraulische Hubvorrichtung vollständig absenken.
Die Hubbaugruppe ist federbelastet und muss daher in
der Abwärtsposition gehalten werden, damit folgende
Verfahren ausgeführt werden können.
Wenn eine Schneeschleuder oder ein Schieber verwen-
det wird, werden ein Sicherungsblech mit abwärts
gerichteten Druck (D, Abb. 17) und ein zusätzlicher
Bolzen (C) eingebaut. Diese Bauteile werden zusammen
mit dem Zubehörteil geliefert. Beachten Sie, dass die
Unterlegscheiben (G) nicht mit dem Sicherungsblech
verwendet werden.
Schneeschleuder-u.
Schieberanwendungen
F
E
Mähanwendungen
F
E
Schneeschleu
der-u.
Schieberanwe
ndungen
A
Mähanwendungen
A
F
Abb. 18. Hubstange - Manuelle Hubmodelle
A. Bolzen
B. Hinteres Loch der Hubstange
(Schneeschleuderanwendungen)
C. Abstandsstück
D. Haarnadelklemme
E. Oberes Loch (Schneeschleuderanwendungen)
F. Schlitz der Hubstange (Mähanwendungen)
G. Unteres Loch (Mähanwendungen)
Beim Mähen wird das Sicherungsblech mit abwärts
gerichtetem Druck (D) ausgebaut und durch zwei
Unterlegscheiben (G) ersetzt. Der zusätzliche Bolzen (C)
wird ebenfalls ausgebaut.
Manuelle Hubmodelle
HINWEIS: Diese Anweisungen gelten für Traktoren der
Serie Conquest / 1700 / 2700 / GT oder der Serie
Broadmoor / 1600 / 2600, die mit einem
Hubhebelbausatz ausgerüstet sind.
Die Hubstange wird je nach verwendetem Zubehörteil
anders eingebaut. Die Einbauinformationen für die
Hubstange sind Abb. 18 zu entnehmen.
20
