Abgasanlage - Webasto Thermo Top Z Einbauanleitung

RENAULT Megane dti

Abgasanlage

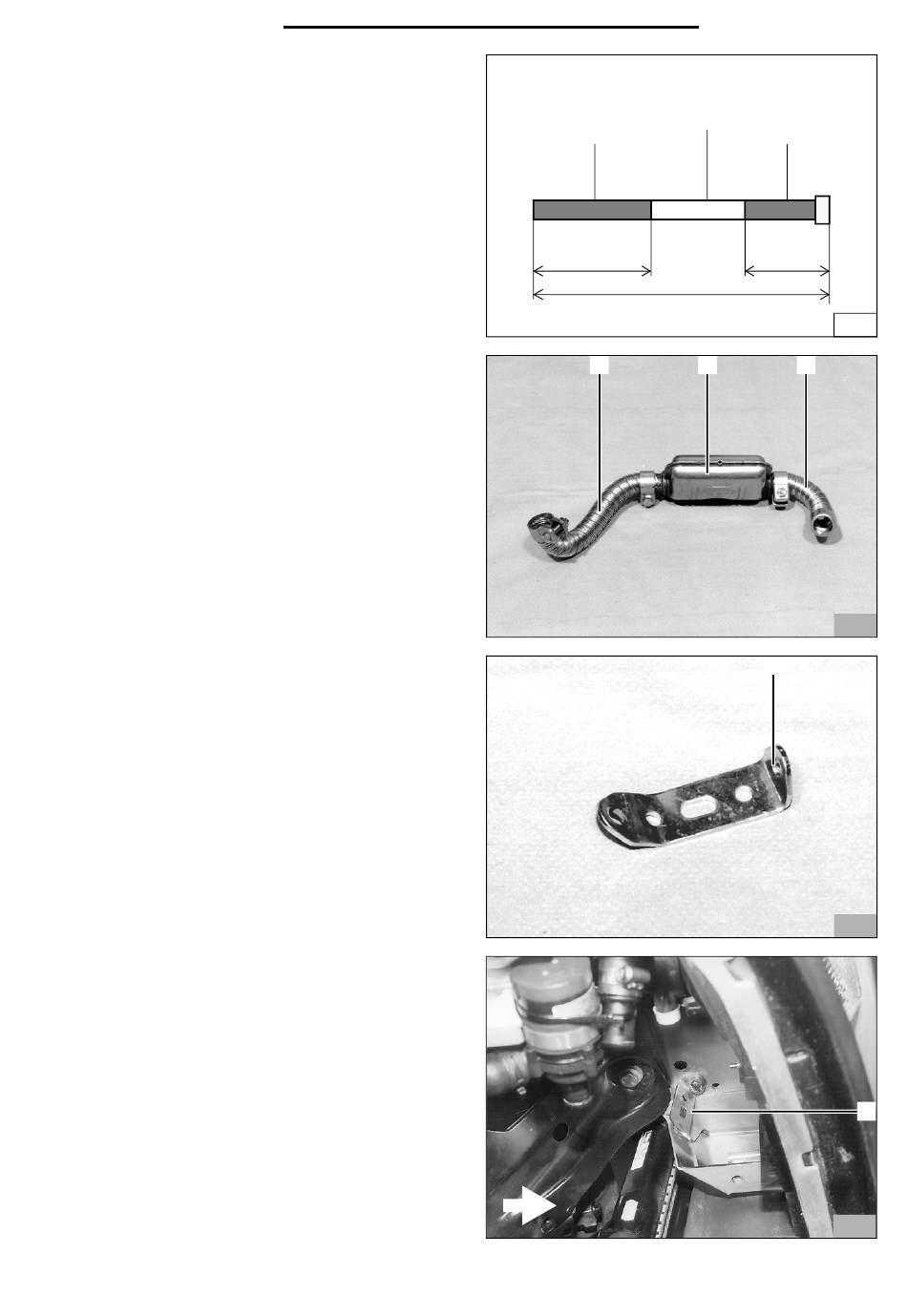

- Abgasleitung und Abgasleitungs-Endstück gemäß
Skizze Bild 13 ablängen
- Abgasleitung (14/1) und Abgasleitung-Endstück
(14/3) wie in Bild 14 dargestellt am Schalldämpfer
(14/1) aufstecken und mit Schlauchklemme be-
festigen
- Lochband wie in Bild 15 dargestellt abwinkeln
- Bohrung (15/1) auf ø 8,5 mm aufbohren
- Abgewinkeltes Lochband (16/1) mit Schraube
M8x20, Scheibe und Federring wie in Bild 16 darge-
stellt in vorhandener Einschweißmutter befestigen
Abgasleitung
Abgasleitung
Heizgerät-Schalldämpfer
190
1000
1
Thermo Top Z/C
Abschnitt Abgasleitung-
Endstück
130
13
2 3
14
1
15
16
1
7
