Seite 1: Inhaltsverzeichnis

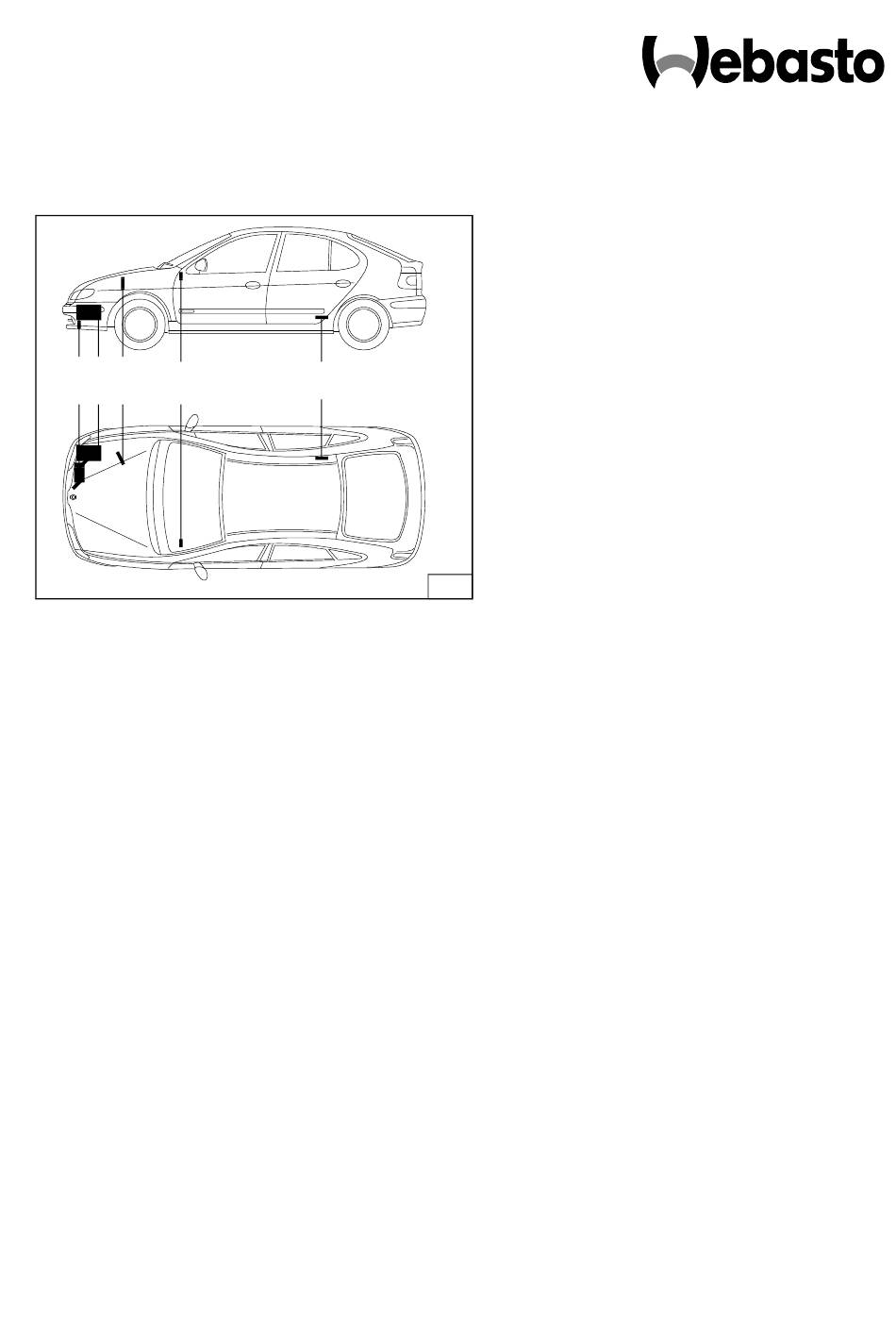

Wasser-Heizgerät Zusatzheizung Thermo Top Z/C Prüfzeichen ~~~ S 289 Einbauanleitung RENAULT Megane dti 1,9 dti EG-BE: e2*93/81*0010*..(Megane) e2*93/81*0009*..(Coach) e2*93/81*0068*..(Scenic) e2*93/81*0072*..(Classic) Fahrzeugidentifizierungs-Nr.: Siehe Seite 2! Legende zu Bild 1 Linkslenker mit den Motoren: Heizgerät Thermo Top Z/C-D Siehe Seite 2! Flachsicherungshalter und Gebläserelais Vorwahluhr Abgasschalldämpfer...
Seite 2: Heizgerät / Einbaukit
Haftungsansprüche. Je nach Version und Ausstattung des Fahrzeuges können beim Einbau Änderungen gegenüber diesem Einbauanleitung notwendig werden. In jedem Fall sind jedoch die Vor- schriften der “Einbauanweisung” und “Betriebsanweisung” Thermo Top Z/C zu befolgen. Die entsprechenden Regeln der Technik sind beim Einbau einzuhalten.
Seite 3: Allgemeine Hinweise
Thermo Top Z/C RENAULT Megane dti Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- binder sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen...
Seite 4: Flachsicherungshalter Und Gebläserelais
Thermo Top Z/C RENAULT Megane dti Flachsicherungshalter und Gebläserelais - Lochbild der Befestigungsplatte des Massestütz- punktes (3/1), des Sicherungshalters (3/2) und des Gebläserelais (3/3) und wie in Bild 3 dargestellt auf den Federbeindom übertragen - Bohrung für Sicherungshalter ø 2,5 mm, Gebläsere- lais und Massestützpunkt ø...
Seite 5: Wasserschläuche Ablängen
Thermo Top Z/C RENAULT Megane dti Wasserschläuche ablängen - Von dem im Lieferumfang beiligendem Wasser- schlauch und von dem im Einbaukit beiliegendem Abschnitt Wasserschlauch Schlauchstücke ablängen - 1 x 1080 mm + 180°-Bogen (6/1) (Motoraustritt zum Umwälzpumpen-Wassereintritt) - 1 x 80 mm + 90°-Bogen (6/2) (Heizgerät-Wasser-...
Seite 6: Einbau Heizgerät
Thermo Top Z/C RENAULT Megane dti Einbau Heizgerät - Mecanyl-Brennstoffleitung (10/1) nach oben in den Motorraum führen - Kabelbaum am Heizgerät anstecken - Halter (11/3) mit 2 Schrauben M 6x20, Karosserie- scheiben und Bundmuttern (11/1,2) wie in Bild 11 dargestellt in vorhandenen Bohrungen am Stoßfän-...
Seite 7: Abgasanlage
Thermo Top Z/C RENAULT Megane dti Abgasanlage Abgasleitung - Abgasleitung und Abgasleitungs-Endstück gemäß Skizze Bild 13 ablängen Abgasleitung Abschnitt Abgasleitung- Heizgerät-Schalldämpfer Endstück 1000 - Abgasleitung (14/1) und Abgasleitung-Endstück (14/3) wie in Bild 14 dargestellt am Schalldämpfer (14/1) aufstecken und mit Schlauchklemme be-...
Seite 8: Einbindung In Den Wasserkreislauf
Thermo Top Z/C RENAULT Megane dti - Abgasleitung (17/1) am Heizgerät aufstecken und mit Schlauchklemme befestigen - Schalldämpfer (17/2) am abgewinkelten Lochband (16/1) mit Schraube M6x20 und Bundmutter be- festigen Einbindung in den Wasserkreislauf HINWEIS: Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser mit geeignetem Behälter...
Seite 9 Thermo Top Z/C RENAULT Megane dti - Wasserschlauch (20/1) mit 180°-Bogen am Motor- Wasseraustritt aufstecken und mit Schlauchschelle befestigen - Wasserschlauch (21/1) am Verbindungsrohr (21/2) (Wasserschlauch zum Fahrzeugwärmetauscher) aufstecken und mit Schlauchschelle befestigen - Wasserschläuche (22/1,2) wie in Bild 22 dargestellt zum Einbauort des Heizgerätes führen...
Seite 10: Brennstoffeinbindung
Thermo Top Z/C RENAULT Megane dti Brennstoffeinbindung ACHTUNG: Brennstoffleitung so verlegen, daß sie gegen Stein- schlag geschützt ist! An scharfen Kanten Brennstoff- leitung und Kabelbaum mit Scheuerschutz versehen! Die Brennstoffentnahme erfolgt aus der fahrzeugeige- nen Kraftstoff-Vorlaufleitung! - Mecanyl-Brennstoffleitung und Kabelbaum Dosier-...
Seite 11 Thermo Top Z/C RENAULT Megane dti Brennstoffentnahme - Fahrzeugseitige Kraftstoff-Voraufleitung (26/1) an der in Bild 26 dargestellten Position trennen HINWEIS: Einbaulage des Brennstoffentnehmers beachten, sie- he "Einbauanweisung" - Brennstoffentnehmer 10x5x10 (26/2) in die getrenn- te Kraftstoff-Rücklaufleitung einsetzen und mit Schlauchschellen ø 14 mm befestigen...
Seite 12: Vorwahluhr Und Option Sommer-/Winterschalter
Thermo Top Z/C RENAULT Megane dti Vorwahluhr und Option Sommer-/Winterschalter ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken HINWEIS: Der dargestellte Einbauort der Vorwahluhr (27/1) ist eine Empfehlung! Vor der Montage bitte den Einbau- ort mit Ihrem Kunden abstimmen - Bohrschablone für Vorwahluhr an der in Bild 27 vor-...
Seite 13: Gebläseansteuerung Ohne Klimaanlage
Thermo Top Z/C RENAULT Megane dti Gebläseansteuerung ohne Klimaanlage - Schaltereinheit ausbauen (Bild 29) - Verbindungen gemäß Schaltplan Bild 30 herstellen - 2 Leitungen gelb (29/3,4) ca.30 mm vor dem Geblä- seschalter trennen - Rundsteckverbindungen ancrimpen - Leitung schwarz (29/1) vom Gebläserelais K3/30 mit Leitungen gelb (29/4) zum Gebläseschalter ver-...
Seite 14: Gebläseansteuerung Mit Klimaanlage
Thermo Top Z/C RENAULT Megane dti Renault Scenic Gebläseansteuerung mit Klimaanlage - Leitung am Stecker P7 (Sicherungskasten Fahr- gastraumseite) ca. 50 mm vor dem Stecker trennen - Gebläserelais gemäß Schaltplan Bild 34 einbinden - Leitung zum Stecker P7 mit Leitung rot vom Geblä- serelais K3/87a verbinden - Leitung zum Klimasteuergerät mit Leitung schwarz...
Seite 15 Thermo Top Z/C RENAULT Megane dti = Trennen Webasto gn/ws Gebläserelais SG1520...
Seite 16: Abschließende Arbeiten
- Bei Fahrzeugen ohne Klimaanlage Fahrzeugheizung auf "warm" und Gebläse auf Stufe 2 stellen - Bei Fahrzeugen mit Klimaanlage Fahrzeugheizung auf "warm" und Gebläseeinstellung 5 Balken im Display - Webasto-Heizung einschalten, siehe "Betriebsanweisung/Einbauanweisung" Webasto Thermosysteme GmbH 82131Stockdorf - Kraillinger Str. 5 - Telefon (089) 85794-0...
Seite 17 FEDERRING DIN 128-A8-PHRF 242950 ROHRSCHELLE „% 34852A FORMSCHLAUCH 363022 SCHLAUCHSCHELLE 14 470929 BRENNSTOFFENTNEHMER 10X5X10 498610 VERBINDUNGSROHR 20 X 20 64085A „D“ EBA TT-ZC RENAULT MEGANE TD+TDI MIT ABS 64086A „D“ MATERIALLISTE FUER 64085A Ident-Nr. 640 86A 05/0598 © Webasto Thermosysteme GmbH Germany...
