Thermo Top Z/C
Vorwahluhr und
Option Sommer-/Winterschalter
ACHTUNG:
Bei der Montage der Vorwahluhr nicht auf das LCD-
Display drücken
HINWEIS:

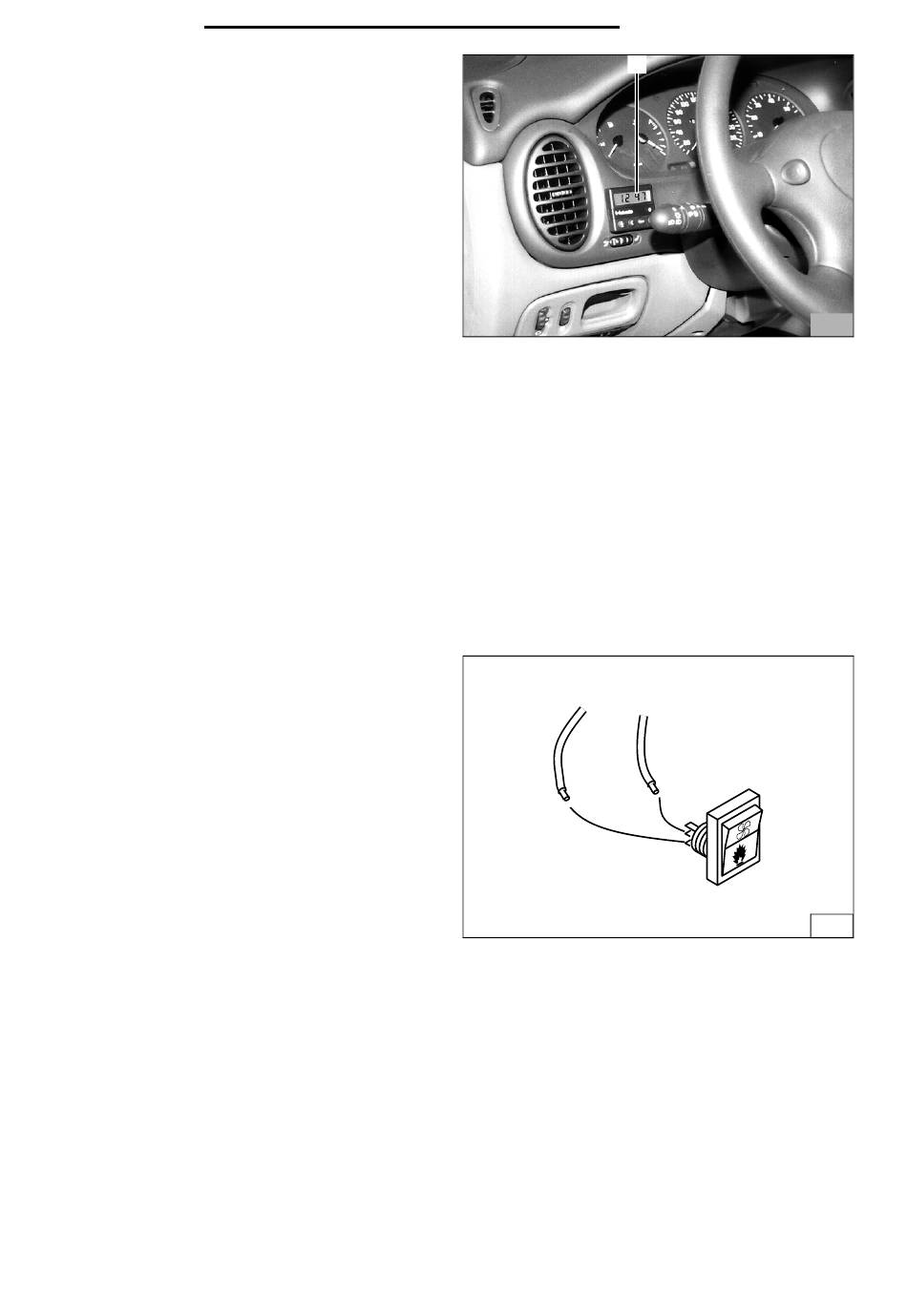

Der dargestellte Einbauort der Vorwahluhr (27/1) ist
eine Empfehlung! Vor der Montage bitte den Einbau-
ort mit Ihrem Kunden abstimmen
- Bohrschablone für Vorwahluhr an der in Bild 27 vor-
geschlagenen Position aufkleben
- zwei Bohrungen gemäß Schablone bohren
- Schablone entfernen
- Befestigungshülse mit Blechschraube montieren
HINWEIS:
Auf Richtung der Rastzähne achten (Siehe Einbauan-
weisung)! Bei der Verlegung des Kabelbaumes auf
Scheuerschutz achten!
- Kabelbaum der Vorwahluhr durch die Bohrung zie-
hen und Stecker an der Vorwahluhr anstecken
- Vorwahluhr aufstecken
- Lochbild des Sommer-/Winterschalters an der ge-
wünschten Position übertragen und Bohrung ø 12
mm bohren
- Mutter und Zahnscheibe über beide Leitungen füh-
ren
- Leitungen br und vi durch Bohrung führen und am
Schalter anschließen (untere Kontakte)
- Sommer-/Winterschalter mit Zahnscheibe und Mut-
ter befestigen
12
RENAULT Megane dti
1
27
28
