Webasto Thermo Top Z Einbauvorschlag
Isuzu trooper 3,0 l diesel
Vorschau ausblenden
Andere Handbücher für Thermo Top Z:
- Einbauanweisung (172 Seiten) ,
- Handbuch (52 Seiten) ,
- Bedienungsanleitung (28 Seiten)
Inhaltsverzeichnis
Werbung
Quicklinks

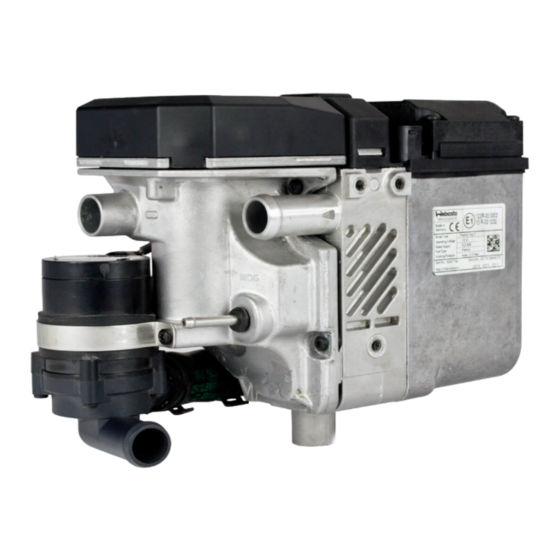

Wasser-Heizgerät
Zuheizer Thermo Top Z
Prüfzeichen ~~~ S 289
3
2
1

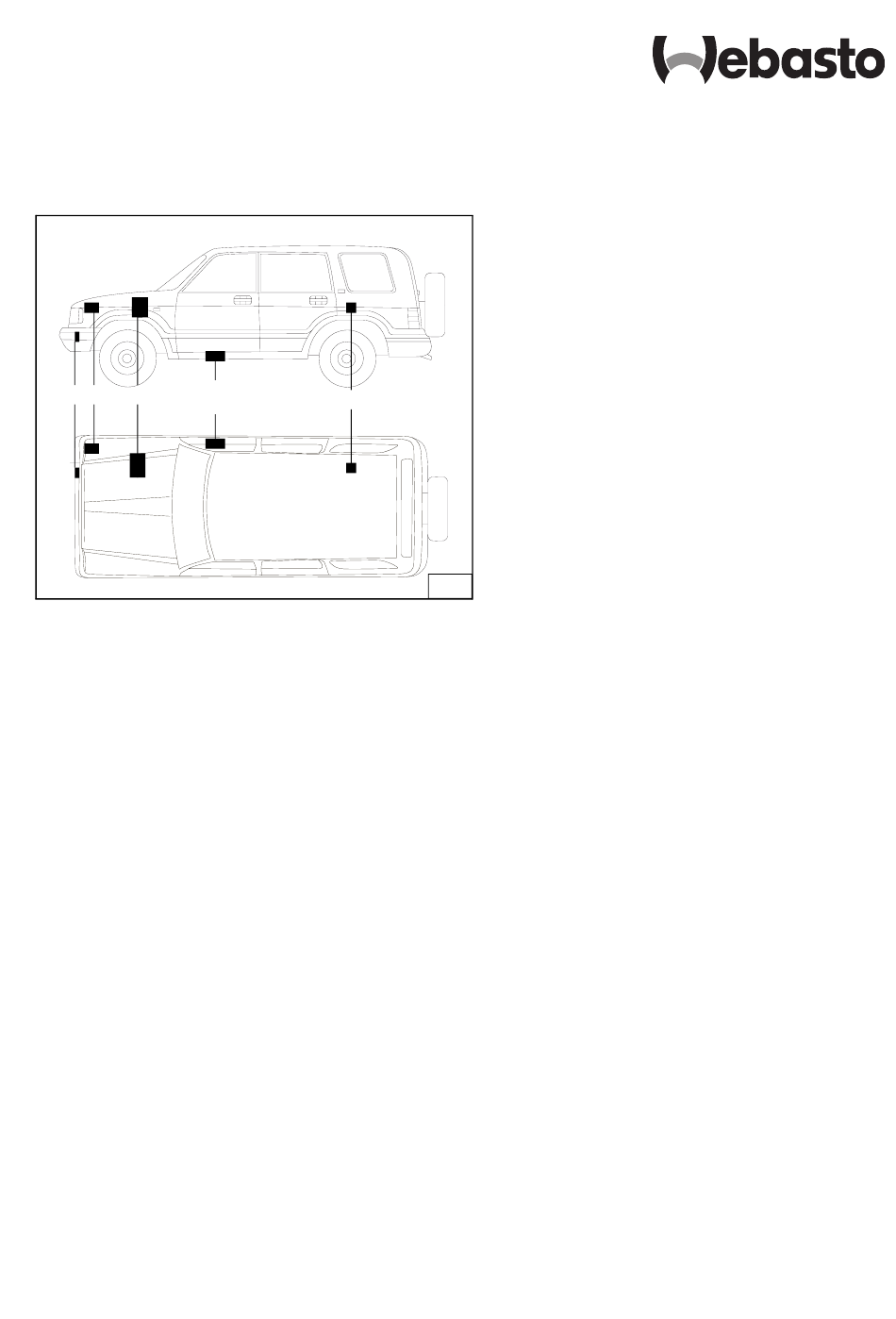

Legende zu Bild 1
1
Zuheizer Thermo Top Z
2
Flachsicherungshalter
3
Temperaturfühler
4
Abgasschalldämpfer
5
Dosierpumpe
Spezialwerkzeug
Abklemmzangen
Drehmomentschlüssel für 2,0 - 10 Nm
Inhaltsverzeichnis
Ident.-Nr. 679 22B
Printed in Germany
4
5
03/00
Druck: Steffen
Einbauvorschlag
ISUZU Trooper
3,0 l Diesel
Linkslenker
nicht bei Tempomat
1
1
2
2
3
3
3
4
5
5
6
7
7
8
9
9
© Webasto Thermosysteme GmbH Germany
10
11
12
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top Z
Inhaltszusammenfassung für Webasto Thermo Top Z
-
Seite 1: Inhaltsverzeichnis
Wasser-Heizgerät Zuheizer Thermo Top Z Prüfzeichen ~~~ S 289 Einbauvorschlag ISUZU Trooper 3,0 l Diesel Linkslenker nicht bei Tempomat Legende zu Bild 1 Zuheizer Thermo Top Z Flachsicherungshalter Temperaturfühler Abgasschalldämpfer Dosierpumpe Spezialwerkzeug Abklemmzangen Drehmomentschlüssel für 2,0 - 10 Nm Inhaltsverzeichnis... -
Seite 2: Zuheizer / Einbaukit
ACHTUNG: Die Zulassungsvorschriften sind zu beachten! In der Bundesrepublik Deutschland ist der nachträgliche Einbau des Zuheizers Thermo Top Z nach diesem Ein- bauvorschlag abnahmepflichtig, da hierzu kein spezieller Nachtrag der ABG besteht. Der Einbau hat nach der Einbauanweisung zu erfolgen. Er ist a) bei der Typprüfung der Fahrzeuge nach §20 StVZO,... -
Seite 3: Allgemeine Hinweise
ISUZU Trooper Thermo Top Z Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- bindern sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen... -
Seite 4: Einbauort Des Zuheizers Vorbereiten
Thermo Top Z ISUZU Trooper Einbauort des Zuheizers vorbereiten - Stecker (3/3) von der Blechhalterung abbauen - Relaiskasten (3/1) abziehen - Spritzwasserschlauchführung (3/2) entfernen - Fahrzeugeigene Schraube zur Befestigung des Re- laiskastens entfernen (4/1) - Hintere fahrzeugeigene Schraube zur Befestigung... -
Seite 5: Einbindung In Den Wasserkreislauf
ISUZU Trooper Thermo Top Z Einbindung in den Wasserkreislauf HINWEIS: Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser mit geeignetem Behälter auffangen! Wasserschläuche knickfrei verlegen! Im Folgendem wird eine Einbindung des Zuheizers "In Reihe" (Inline) in den Kühlwasserkreislauf des Fahr-... -
Seite 6: Halter Und Wärmeschutzblech Einbauen
Thermo Top Z ISUZU Trooper Halter und Wärmeschutzblech einbauen - Winkel (8/2) wie in Bild 8 dargestellt, mit Schraube M6x20 und Bundmutter am Halter (8/1) vormontie- - Halter (9/3) gemäß Bild 9 oben mit 2 Schrauben M8x16 (9/1,2), Karosseriescheiben und Federrin- gen an vorhandenen Einschweißmuttern befestigen... -
Seite 7: Zuheizer Vormontieren
ISUZU Trooper Thermo Top Z Zuheizer vormontieren HINWEIS: Zur Befestigung des Zuheizers nur die im Lieferum- fang beiliegenden Spezialstehbolzen Typ EJOT PT verwenden! - 3 Spezialstehbolzen Typ EJOT (lang) an Position (11/1,2,3) gemäß Bild 11 in Zuheizer einschrauben - Abgaswinkel (11/4) am Zuheizer aufstecken, ge- mäß... -
Seite 8: Brennluftansaugleitung
Thermo Top Z ISUZU Trooper - Lochband (15/1) und Winkel (15/3) gemäß Bild 15 mit Schraube M6x20, Scheibe und Bundmutter (15/2) vormontieren, dabei Winkel (15/3) mit der lan- gen Seite nach oben positionieren - Halter (16/1) gemäß Bild 16 ausrichten und am... -
Seite 9: Flachsicherungshalter
ISUZU Trooper Thermo Top Z Flachsicherungshalter ACHTUNG: Beim Bohren auf dahinterliegende Leitungen achten! HINWEIS: Bei allen Kabeldurchführungen auf Scheuerschutz achten! Alle Kabelverbindungen mit Kontaktspray einsprühen! - Lochbild des Flachsicherungshalters (19/2) und des Massestützpunktes (19/1) gemäß Bild 19 auf die Spritzwand übertragen - Bohrung für Flachsicherungshalter Ø... -
Seite 10: Abgasanlage
Thermo Top Z ISUZU Trooper - Lochbild (22/1,3) des Temperaturfühlers (22/2) ge- mäß Bild 25 auf den Steg übertragen - 2 Bohrungen Ø 3 mm bohren - Temperaturfühler mit 2 Blechschrauben 3,9x9,5 be- festigen HINWEIS: Temperaturfühler muss entgegen der Fahrtrichtung montiert werden! Darstellung in Bild 22 ohne Nebelscheinwerfer. -
Seite 11: Brennstoffeinbindung
ISUZU Trooper Thermo Top Z Brennstoffeinbindung ACHTUNG: Tankverschlußdeckel des Fahrzeuges öffnen, Tank belüften und Tankverschlußdeckel wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auf- fangen! - Mecanyl-Brennstoffleitung vormontierte Schlauchstück am Zuheizer-Brennstoffeintritt ein- setzen und mit Schlauchschelle befestigen - Wärmeschutzschlauch (26/1) über Kabelbaum Do-... -
Seite 12: Abschließende Arbeiten
- Zuheizerkomponenten mit Korrosionsschutzwachs (Tectyl ML, Bestell-Nr. 111329) einsprühen - Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen Webasto Thermosysteme GmbH Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de... - Seite 13 SCHLAUCHSCHELLE 10 34785A BUCHSE 363022 SCHLAUCHSCHELLE 14 379883 KRAFTSTOFFSCHLAUCH B5X9X70LG 380016 6KT-SCHR.DIN933-M5X20-8. 8-A3G 405256 ROHRSCHELLE 25 454745 BRENNSTOFFENTNEHMER 10X5X10 64562A KABELSCHUH A8-2,5 EINZEL G&H-NR.05221.123.003 85590A STOSSVERBINDER 0,5-1,0 DURASEAL 85591A STOSSVERBINDER 1,5-2,5 DURASEAL 85999A ROHRSCHELLE 24-26 0999 © Webasto Thermosysteme GmbH Germany...
- Seite 14 755273 GARANTIEKARTE HEIZGERAETE 776185 "D"EA THERMO TOP Z/CGB/NL 776189 "D"BA THERMO TOP Z GB/NL 89005B THERMO TOP Z.07 D HANDEL VOLT: 12V 89159A KABELBAUM TT-Z HANDEL NACHRUEST 89620B BTL DOSIERPUMPE 30.2 HANDEL 98413A Schlauch 20X3,5 l 350mm 98414A Schlauch 20x3,5 l 380mm 0999 ©...
