Thermo Top C

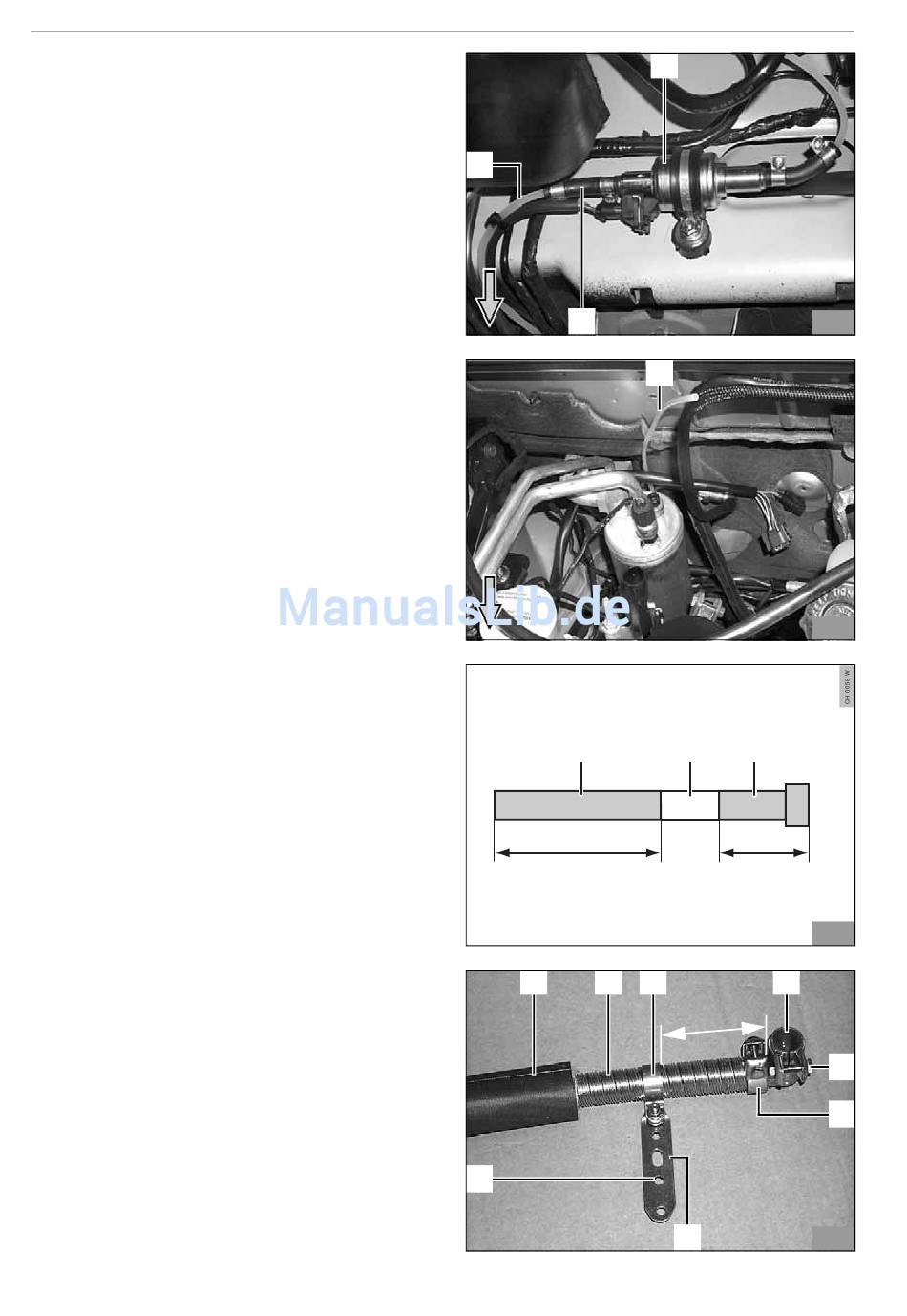

- Mecanyl-Brennstoffleitung (3) mit Schlauchstück (2)
und Schlauchschellen Ø 10 mm an der Druckseite
der Dosierpumpe (1) (Seite mit Stecker) anschlie-
ßen
- Mecanyl-Brennstoffleitung (1) entlang der fahrzeug-
eigenen Kraftstoffleitungen am Unterboden nach
vorne und weiter an der Spritzwand nach oben zum
Einbauort des Heizgeräts verlegen
- Kabelbaum der Dosierpumpe und Mecanyl-Brenn-
stoffleitung (1) mit Kabelbindern befestigen

Abgasanlage

ACHTUNG
Bei der Verlegung der Abgasanlage auf genügend Ab-
stand zu Schläuchen, Leitungen und benachbarten
Bauteilen achten!
Von der im Lieferumfang beiliegenden Abgasleitung
zwei Teilstücke für Abgasleitung und Abgasleitungs-
Endstück gemäß Abbildung ablängen:
1 Abgasleitung
2 Abgasleitungs-Endstück
a Abschnitt (wird nicht benötigt)
HINWEIS
Lochband 1 (7) so montieren, dass der lange Lochab-
stand (8) gemäß Abbildung positioniert ist!
- Lochband 1 (7) gemäß Abbildung mit Rohrschelle
(3), Schraube M6 x 20 mm und Bundmutter lose an
der Abgasleitung (2) montieren
- Schlauchklemme (6) lose auf die Abgasleitung (2)
aufstecken
- Abgaswinkel (4) gemäß Abbildung in die Abgaslei-
tung (2) einstecken
- Schlauchklemme (5) lose auf den Abgaswinkel (4)
aufstecken
- Isolierung (1) auf die Abgasleitung (2) aufschieben
14
3
2
1
850
1
2
8
PT-Cruiser
1
1
a
2
120
3
4
150
7
2 30
2 31
2 32
5
6
2 33
