Wasser-Heizgerät
Zusatzheizung Thermo Top Z/C
Prüfzeichen ~~~ S 292
6
1
2
4
3
4

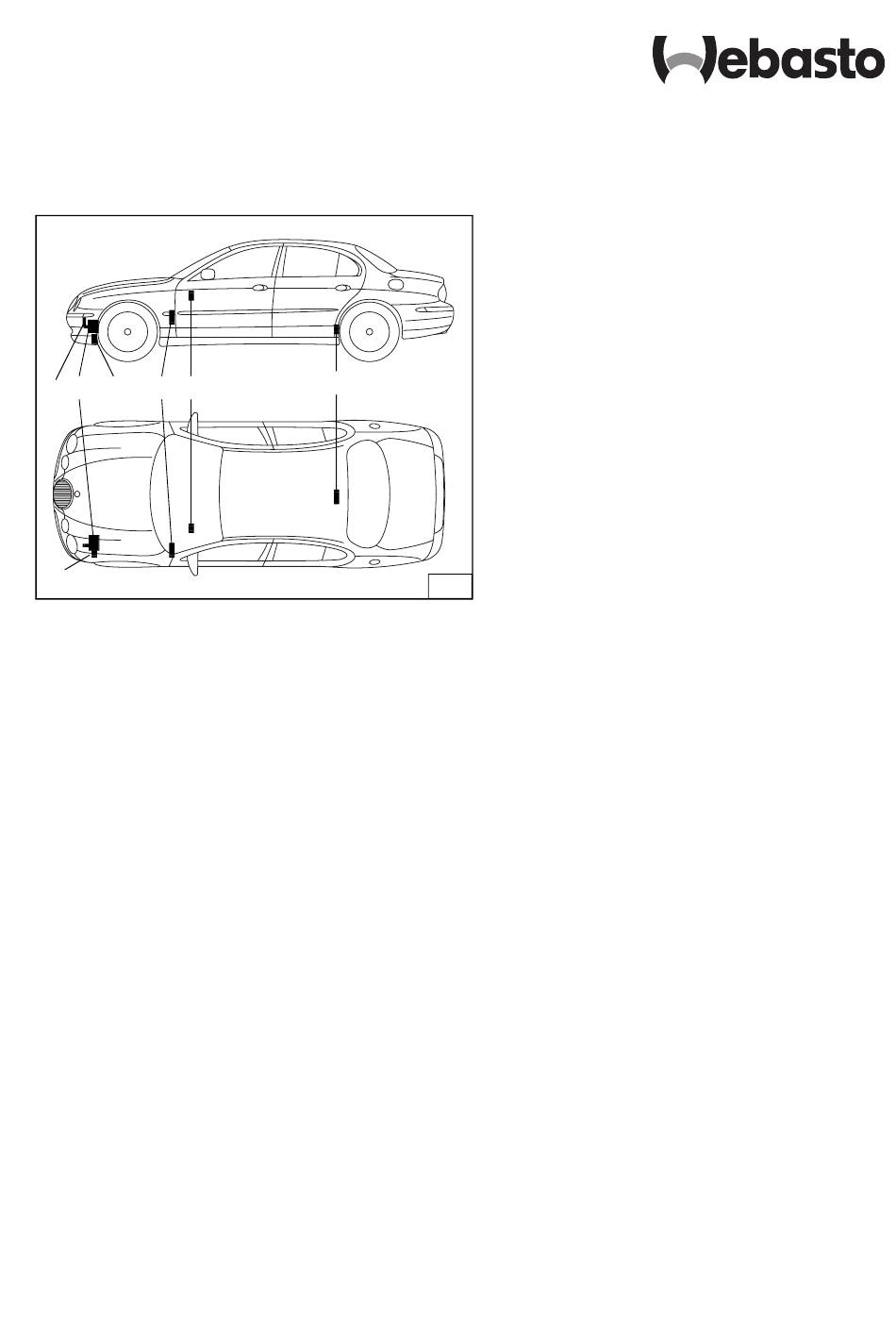

1 Heizgerät Thermo Top-Z/C-B
2 Flachsicherungshalter und Gebläserelais
3 Vorwahluhr
4 Abgasschalldämpfer
5 Dosierpumpe
6 Brennluftansaugleitung
Spezialwerkzeug
Abklemmzangen
Drehmomentschlüssel für 2,0 - 10 Nm
Inhaltsverzeichnis
Ident.-Nr. 705 60A
Printed in Germany
5
1
2
3
3
4
4
4
5
6
7
8
8
9
06/00
Druck: Steffen
Einbauvorschlag
Jaguar S-Type
V8
ab Modelljahr 2000
nur für Linkslenker
Gültigkeit siehe Tabelle Seite 3
Fahrzeugtypen, Motortypen und Ausstattungs-
varianten, die nicht in dieser Einbauanleitung
aufgeführt sind, wurden nicht geprüft.
1
Ein Einbau nach dieser Einbauanleitung kann
aber möglich sein.
In jedem Fall sind die Zulassungsvorschriften
auf Seite 2 zu beachten!
© Webasto Thermosysteme GmbH Germany
11
12
12
14
15
17
17
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top Z
Inhaltszusammenfassung für Webasto Thermo Top Z
-
Seite 1: Inhaltsverzeichnis
Wasser-Heizgerät Zusatzheizung Thermo Top Z/C Prüfzeichen ~~~ S 292 Einbauvorschlag Jaguar S-Type ab Modelljahr 2000 nur für Linkslenker Gültigkeit siehe Tabelle Seite 3 Fahrzeugtypen, Motortypen und Ausstattungs- varianten, die nicht in dieser Einbauanleitung aufgeführt sind, wurden nicht geprüft. Ein Einbau nach dieser Einbauanleitung kann Legende zu Bild 1 aber möglich sein. -
Seite 2: Heizgerät / Einbaukit
Thermo Top Z/C Jaguar S-Type Heizgerät / Einbaukit Menge Bezeichnung Bestell-Nr. Wasserheizgerät Thermo Top Z/C-B mit Lieferumfang 906 04A Zusätzlich erforderliche Teile Klimakit 979 81A Halter (siehe Skizze Seite 19) Eigenanfertigung Schalter Sommer-/Winter Option Wasserschlauch 126 840 Wärmeschutzschlauch GA 28mm... -
Seite 3: Gültigkeit
ACHTUNG: Die Zulassungsvorschriften sind zu beachten! In der Bundesrepublik Deutschland ist der nachträgliche Einbau der Zusatzheizung Thermo Top Z/C nach die- sem Einbauvorschlag abnahmepflichtig, da hierzu kein spezieller Nachtrag der ABG besteht. Der Einbau hat nach der Einbauanweisung zu erfolgen. Er ist a) bei der Typprüfung der Fahrzeuge nach §20 StVZO,... -
Seite 4: Allgemeine Hinweise
Thermo Top Z/C Jaguar S-Type Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- binder sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen - Alle Längenangaben sind, wenn nichts anderes ver-... -
Seite 5: Flachsicherungshalter Und Gebläserelais
Jaguar S-Type Thermo Top Z/C Flachsicherungshalter und Gebläserelais - Lochbild der Befestigungsplatte des Flachsiche- rungshalters auf A-Säule übertragen - Bohrung für Sicherungshalter ø 2,5 mm bohren - Befestigungsplatte des Sicherungshalters mit Senk- kopfschraube 3,5x13 befestigen - Sicherungshalter auf Befestigungsplatte aufstecken - Gebläserelais K3 an geeigneter Stelle befestigen... -
Seite 6: Gebläseansteuerung
Thermo Top Z/C Jaguar S-Type Gebläseansteuerung - Gebläseansteuerung nach Schaltplan Bild 5 vor- nehmen - Zusatzrelais K3.1 (aus Klimakit) an geeigneter Stel- le in der Nähe des Gebläsemotors befestigen - Von der im Klimakit beiliegenden Leitung braun 2,5 ein Leitungsstück (Masseleitung) abtrennen - Steckverbindung und Kabelschuh am Leitungsstück... -
Seite 7: Vorwahluhr Und Option Sommer-/Winterschalter
Jaguar S-Type Thermo Top Z/C Vorwahluhr und Option Sommer-/Winterschalter ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken HINWEIS: Der dargestellte Einbauort der Vorwahluhr (6/1) ist eine Empfehlung! Vor der Montage bitte den Einbau- ort mit Ihrem Kunden abstimmen - Bohrschablone für Vorwahluhr (6/1) an der ge-... -
Seite 8: Einbau Halter
Thermo Top Z/C Jaguar S-Type Einbau Halter - Halter (8/3), (9/1) gemäß Bild 8 und 9 in vorhande- ner Bohrung mit Schraube M8x20 (8/2), (9/2), Fe- derring und Mutter befestigen - Winkel (8/4) gemäß Bild 8 mit Schraube M6x20 und Bundmutter am Halter befestigen - Halter gemäß... -
Seite 9: Einbindung In Den Wasserkreislauf
Jaguar S-Type Thermo Top Z/C - 90°-Winkel (12/1) gemäß Bild 12 aufbiegen und mit gummierter Rohrschelle (12/2) am Wasserschlauch (12/3) befestigen Einbindung in den Wasserkreislauf HINWEIS: Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser mit geeignetem Behälter auffangen! Wasserschläuche knickfrei verlegen! - Seite 10 Thermo Top Z/C Jaguar S-Type - Wasserschlauch (15/1) gemäß Bild 15 mit 180°-Bo- gen am Heizgerät-Wassereintritt (Umwälzpumpe) aufstecken, positionieren und mit Schlauchschelle befestigen - Wasserschläuche (16/1, 2) gemäß Bild 16 zum Querträger verlegen - Wasserschläuche am Querträger zur rechten Fahr- zeugseite verlegen - Wasserschlauch Heizgerät-Wasseraustritt (17/2)
-
Seite 11: Brennluftansaugleitung
Jaguar S-Type Thermo Top Z/C - Wasserschlauch Heizgerät-Wassereintritt (19/2) zum Verbindungsrohr Motor-Wasseraustritt (19/1) ablängen - Wasserschlauch Heizgerät-Wassereintritt am Ver- bindungsrohr Motor-Wasseraustritt aufstecken und mit Schlauchschelle befestigen - Distanzgummis schwarz (20/4, 5) gemäß Bild 20 auf 180°-Bogen (20/1) aufschieben - Verbindungsrohre 20/20 mm (20/2, 3) in 180°-Bo- gen einsetzen und mit Schlauchschellen befestigen - 180°-Bogen (21/1) mit langem Endstück in Wasser-... -
Seite 12: Brennstoffeinbindung
Thermo Top Z/C Jaguar S-Type Brennstoffeinbindung HINWEIS: Tankverschlußdeckel öffnen, Tank belüften, Tankver- schlußdeckel schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auf- fangen! Brennstoffleitungen knickfrei verlegen! Die Brennstoffleitungen sind entsprechend der Ein- bausituation abzulängen! ACHTUNG: Brennstoffleitung so verlegen, daß sie gegen Stein- schlag geschützt ist! - Seite 13 Jaguar S-Type Thermo Top Z/C - Schlauch ø7,5x13 (25/1) im Bereich des Radhau- ses auf Mecanyl-Brennstoffleitung aufschieben - Brennstoffleitung gemäß Bild 25 mit Spreizanker und Kabelbinder (25/2) in vorhandener Bohrung be- festigen - Brennstoffleitung (26/1) gemäß Bild Spreizanker und Kabelbinder (26/3) und gummier-...
-
Seite 14: Brennstoffentnahme
Thermo Top Z/C Jaguar S-Type Brennstoffentnahme - Tankarmatur nach Herstellerangaben ausbauen - Bohrung ø 8 mm für Tankarmatur (28/1) an der in Bild 28 dargestellten Position in Tankarmatur boh- - Tankentnehmer gemäß Bild 29 ablängen - Tankentnehmer (30/1) gemäß Bild 30 formen - Scheibe und Dichtung auf Tankentnehmer auf- schieben und Tankentnehmer gemäß... -
Seite 15: Abgasleitung
Jaguar S-Type Thermo Top Z/C Abgasleitung Abgasleitung - Abgasleitung und Abgasleitungs-Endstück gemäß Skizze Bild 32 ablängen Abschnitt Heizgerät-Schalldämpfer Endstück - Bohrung ø 7 mm (33/1) zur Befestigung des Loch- band (33/2) gemäß Bild 33 bohren - Lochband gemäß Bild 33 mit Schraube M6x20 und... - Seite 16 Thermo Top Z/C Jaguar S-Type - Bohrung ø 45 mm für Abgasleitungs-Endstück ge- mäß Bild 36 in Unterfahrschutz bohren - Unterfahrschutz anbauen - Distanzgummi (rot) (36/1) auf Abgasleitungs-End- stück aufschieben und gemäß Bild 36 positionieren...
-
Seite 17: Bedienungshinweise Für Den Endkunden
- Heizgerätekomponenten mit Korrosionsschutzwachs (Tectyl ML, Bestell-Nr. 111329) einsprühen - Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Temperaturwahl auf „HI“ stellen - Gebläse läuft über Zwangsansteuerung - Webasto-Heizung einschalten, siehe "Betriebsanweisung" Bedienungshinweise für den Endkunden HINWEIS: Die Einstellung ist bei laufendem Fahrzeugmotor durchzuführen! - Seite 18 Thermo Top Z/C Jaguar S-Type Frei für Notizen...
- Seite 19 Halter für Jaguar S-Typ V8 M 1:1 Material: St. 2,5mm unbemaßte Radien 5 97,5 67,5 Ø8,5 Ø8,5 Ø7,0 Ø7,0 Bohrungen Heizgerät Ø7,0 Ø7,0 12,5...
- Seite 20 Thermo Top Z/C Jaguar S-Type Webasto Thermosysteme GmbH Postfach 80 - D-82132 Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de...
