Einbau Heizgerät - Webasto Thermo Top Z Einbauanleitung

Thermo Top Z/C

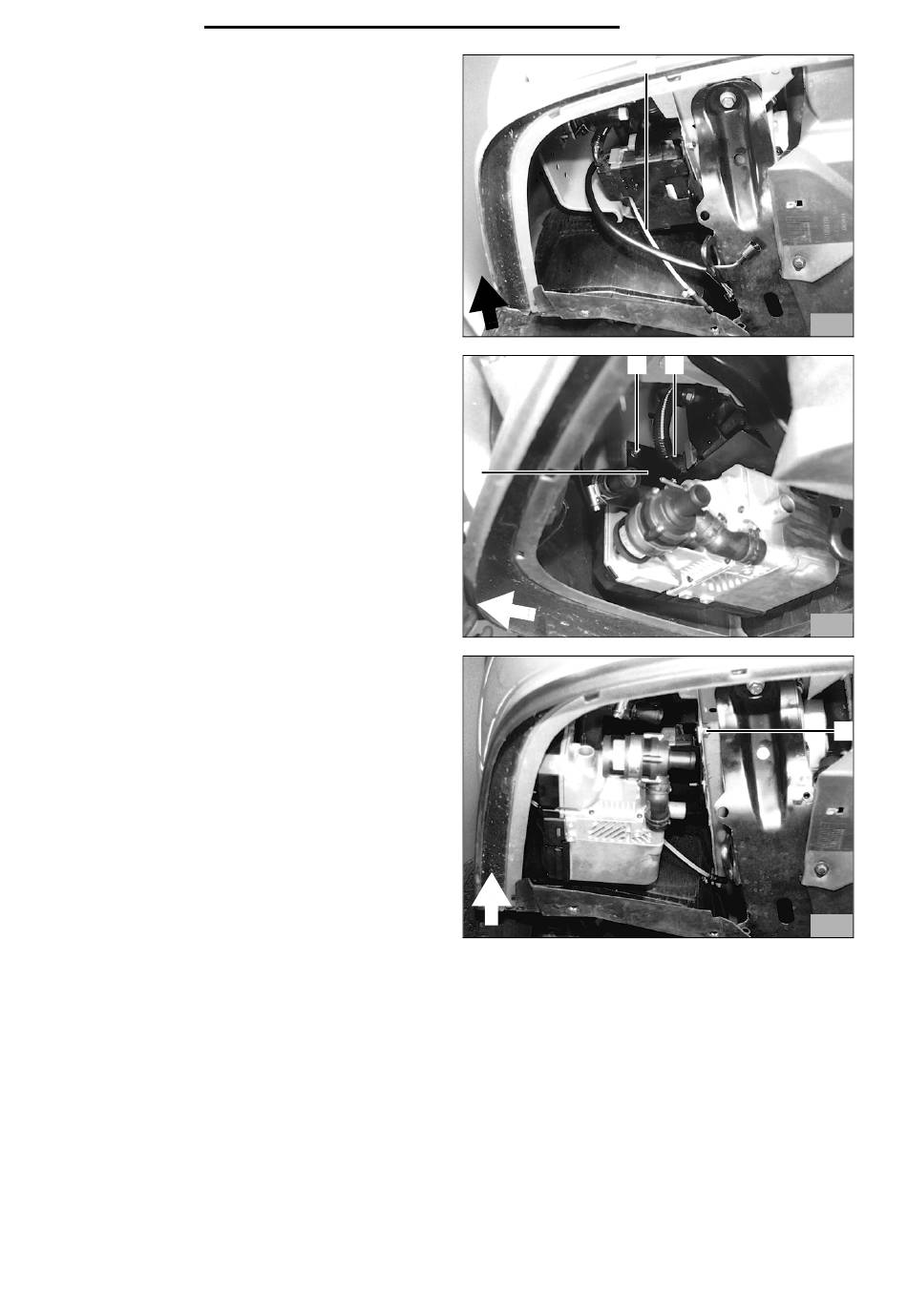

Einbau Heizgerät
- Mecanyl-Brennstoffleitung (10/1) nach oben in den
Motorraum führen
- Kabelbaum am Heizgerät anstecken
- Halter (11/3) mit 2 Schrauben M 6x20, Karosserie-
scheiben und Bundmuttern (11/1,2) wie in Bild 11
dargestellt in vorhandenen Bohrungen am Stoßfän-
ger und mit Schraube M 6x20, Karosseriescheibe
und Bundmutter (12/1) in vorhandener Bohrung am
ABS-Halter befestigen
- Brennluftansaugleitung am Heizgerät aufstecken
und mit Schlauchschelle befestigen
- Mecanyl-Brennstoffleitung unter Verwendung von
Schlauchstück und Schlauchschellen am Heizgerät
montieren
6
RENAULT Megane dti
1
3
1
2
10
11
1
12
