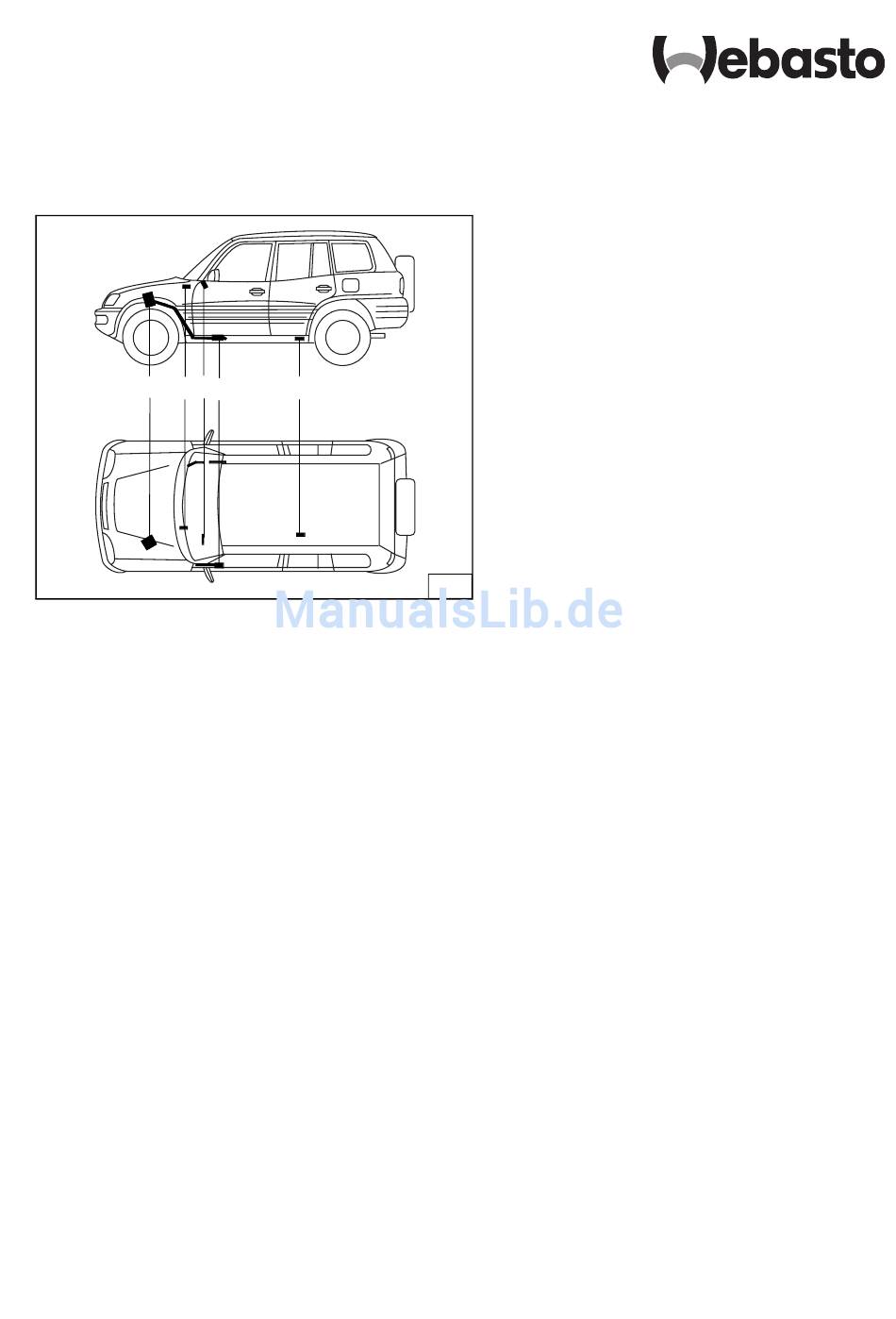

Wasser-Heizgerät

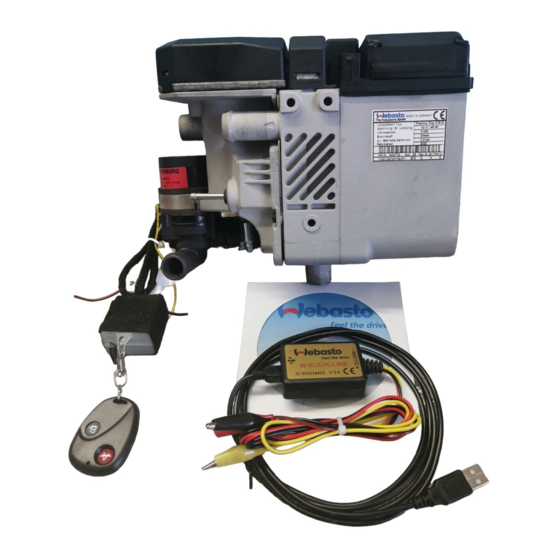

Zusatzheizung Thermo Top Z/C
Prüfzeichen ~~~ S 292
1
2 3 4
1
Heizgerät Thermo Top Z/C-B
2
Flachsicherungshalter und Gebläserelais
3
Vorwahluhr
4
Abgasschalldämpfer
5
Dosierpumpe
Spezialwerkzeug
Abklemmzangen
Drehmomentschlüssel für 2,0 - 10 Nm
Einnietzange
Torx E5 3/8" Nuß
Inhaltsverzeichnis
Ident.-Nr. 647 54B
Printed in Germany
5
1
2
2
2
3
3
4
4
6
8
9
2.5/0199
Druck: Steffen
Einbauanleitung
(Verbindliche Einbauvorschrift)
TT0598/28
TOYOTA RAV4
alle Ausstattungsvarianten
nur für Linkslenker
Gültigkeit siehe Seite 2
1
© Webasto Thermosysteme GmbH Germany
9
9
10
10
11
12
13
14
15
16
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top Z
Inhaltszusammenfassung für Webasto Thermo Top Z
-
Seite 1: Inhaltsverzeichnis
Wasser-Heizgerät Zusatzheizung Thermo Top Z/C Prüfzeichen ~~~ S 292 Einbauanleitung (Verbindliche Einbauvorschrift) TT0598/28 TOYOTA RAV4 alle Ausstattungsvarianten 2 3 4 nur für Linkslenker Gültigkeit siehe Seite 2 Legende zu Bild 1 Heizgerät Thermo Top Z/C-B Flachsicherungshalter und Gebläserelais Vorwahluhr Abgasschalldämpfer... -
Seite 2: Heizgerät / Einbaukit
ACHTUNG: Die Zulassungsvorschriften sind zu beachten! In der Bundesrepublik Deutschland ist der nachträgliche Einbau der Zusatzheizung Thermo Top Z/C nach die- ser Einbauanleitung nicht abnahmepflichtig, da hierzu ein spezieller Nachtrag der ABG besteht. Die Entbindung von der Pflicht, nach dem Einbau der Zusatzheizung eine neue Betriebserlaubnis zu beantra- gen (TÜV-Gutachten), gilt nur, wenn dieser Einbau in allen Anforderungen der nachstehenden, verbindlichen... -
Seite 3: Allgemeine Hinweise
TOYOTA RAV4 Thermo Top Z/C Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- binder sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen - Daten vom Typschild auf das Typschild-Duplikat übertragen und nach dem Einbau sichtbar anbrin-... -
Seite 4: Flachsicherungshalter Und Gebläserelais
Thermo Top Z/C TOYOTA RAV4 Flachsicherungshalter und Gebläserelais HINWEIS: Flachsicherungshalter und Gebläserelais entspre- chend dem Einbauort Zündsteuergerät zur Fahrzeug- mitte versetzt anbringen! - Lochbild der Befestigungsplatte des Sicherungshal- ters (3/2) und des Gebläserelais (3/1) wie in Bild 3 dargestellt auf die Trennwand Spritzwand übertra- - Bohrung für Sicherungshalter ø... - Seite 5 TOYOTA RAV4 Thermo Top Z/C - Im Einbaukit enthaltene Schlauchleitung (5/1,4) ø7,5x13in der Mitte trennen - Schlauchstück (5/1) am Aktivkohlefilter aufstecken und mit Schlauchschelle befestigen - Schlauchstück (5/4) mit vorhandenem Schlauch (5/3) verbinden und mit Schlauchschelle befestigen - Distanzmutter M6x20 und M6x30 auf ø 6,5 mm auf-...
-
Seite 6: (Fahrzeuge Ab 07/1997) Aktivkohlefilter Versetzen
Thermo Top Z/C TOYOTA RAV4 (Fahrzeuge ab 07/1997) Aktivkohlefilter versetzen - Schlauchleitungen (8/1,2) am Aktivkohlefilter entfer- - Schlauchleitung mit Thermoventil (8/3) aus Rah- menlängsträger entfernen - Aktivkohlefilter (8/4) mit Halterung ausbauen - Schlauchleitungen (8/1,2) aus dem Fahrzeug aus- bauen - Im Einbaukit enthaltene Schlauchleitung ø 7,5 mm in der Mitte trennen - Schlauchstücke (9/1,3) wie in Bild 9 dargestellt am... - Seite 7 TOYOTA RAV4 Thermo Top Z/C - Aktivkohlefilter (12/3) auf Halter (11/1) aufstecken - Leitung mit Rohrstück (12/2) mit vorhandener Lei- tung ø 3mm verbinden - Schlauchverbindung (12/1) zur Rohrleitung zum Tank herstellen und mit vorhandenen Schlauch- schelle befestigen - Schlauch (9/3) nach unten zur Fahrzeugunterseite führen...
-
Seite 8: Abgas
Thermo Top Z/C TOYOTA RAV4 Abgas Abgasleitung - Abgasleitung und Abgasleitung-Endstück gemäß Skizze Bild 14 ablängen Endstück Abschnitt Heizgerät-Schalldämpfer ACHTUNG: Bei der Verlegung der Abgasanlage auf genügend Abstand zu Schläuchen und Leitungen achten! - Lochband (15/2) mit Schraube M6x20 und Bund- mutter am Schalldämpfer (15/4) vormontieren... -
Seite 9: Halter Einbauen
TOYOTA RAV4 Thermo Top Z/C Halter einbauen - Winkel (18/1) unter Verwendung eines Distanzstük- kes 10 mm mit Schraube M6x20, Scheibe und Bundmutter in vorhandener Bohrung gemäß Bild 18 befestigen - Lochband wie in Bild 18 dargestellt in der Mitte ab-... -
Seite 10: Heizgerät Einbauen
Thermo Top Z/C TOYOTA RAV4 - Wasserschläuche (22/1,2) wie in Bild 22 dargestellt am Heizgerät aufstecken und mit Schlauchschelle befestigen - (Heizgerät-Wassereintritt) (20/1) (Heizgerät-Wasseraustritt) (20/2) - Mecanyl-Brennstoffleitung in Schlauchstück (22/3) einsetzen und mit Schlauchschelle befestigen Heizgerät einbauen - Kabelbaum für Heizgerät am Radhaus entlang ver- legen und anstecken - Heizgerät (23/1) mit 3 Bundmuttern am Halter (23/2) -
Seite 11: Brennluft
TOYOTA RAV4 Thermo Top Z/C - Fahrzeugeigenen Wasserschlauch (25/1,5) vom Motor zum Fahrzeugwärmetauscher mit Abklemm- zangen abklemmen und 380 mm nach dem Motor- austritt trennen - Fahrzeugseitiges Schlauchstück (25/5) am Motor- austritt entfernen - Abstandshalter (Gummiring) (25/3) wie in Bild 25 dargestellt auf Wasserschlauch (25/4) vom Heizge- rät-Wassereintritt aufstecken... -
Seite 12: Brennstoffeinbindung
Thermo Top Z/C TOYOTA RAV4 Brennstoffeinbindung ACHTUNG: Brennstoffleitung so verlegen, daß sie gegen Stein- schlag geschützt ist! An scharfen Kanten Brennstoff- leitung und Kabelbaum mit Scheuerschutz versehen! - Wärmeschutzschlauch über Brennstoffleitung und Kabelbaum Dosierpumpe ziehen und im Bereich Heizgerät bis Lenkgetriebe positionieren... -
Seite 13: Brennstoffentnahme
TOYOTA RAV4 Thermo Top Z/C Brennstoffentnahme Die Brennstoffentnahme erfolgt mit dem im Kit enthal- tenen Tankentnehmer über die Tankarmatur ACHTUNG: Tankverschlußdeckel des Fahrzeuges öffnen, Tank belüften und Tankverschlußdeckel wieder schließen! Auslaufenden Kraftstoff mit geeignetem Behälter auf- fangen! - Rücksitzbank nach Herstellerangaben ausbauen und Bodenbelag zurückschlagen... -
Seite 14: Vorwahluhr Und Option Sommer-/Winterschalter
Thermo Top Z/C TOYOTA RAV4 Vorwahluhr und Option Sommer-/Winterschalter ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken HINWEIS: Der dargestellte Einbauort der Vorwahluhr (33/2) und des Sommer-/Winterschalters (33/1) ist eine Empfeh- lung! Vor der Montage bitte den Einbauort mit Ihrem Kunden abstimmen - Bohrschablone für Vorwahluhr an der gewünschten... -
Seite 15: Gebläseansteuerung
TOYOTA RAV4 Thermo Top Z/C Gebläseansteuerung - Leitung schwarz (35/5) vom Stecker (35/1) zum Ge- bläsemotor ca. 50 mm vor dem Stecker trennen - Rundsteckverbindungen ancrimpen - Gebläseeinbindung gemäß Schaltplan Bild 36 vor- nehmen - Leitung schwarz (35/2) vom Gebläserelais K3/30 mit Leitung schwarz (35/5) zum Gebläsemotor ver-... -
Seite 16: Abschließende Arbeiten
- Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf "warm" und Gebläse auf Stufe 2 stellen - Webasto-Heizung einschalten, siehe "Betriebsanweisung“ Webasto Thermosysteme GmbH Postfach 80 - D-82131Stockdorf - Hotline 0 18 05 / 93 22 78 Hotfax (0395) 55 92-353 - http://www.webasto.de... - Seite 17 DISTANZMUTTER 40 LG. 64757A KRAFTSTOFFSCHLAUCH 3,2X3 600 Lg. 86000A KRAFTSTOFFSCHLAUCH 7,5X13X1000 LG. 91885A EJOT DG60X14,5/M6X15,5/E5DACRO500 776287 „D“ABG-HEFT THERMO TOP C 64754A „D“EBA FUER TT-C TOYOTA RAV 4 64755A „D“MATERIALLISTE FUER TOYOTA RAV 4 Ident-Nr. 647 55A 05/0598 © Webasto Thermosysteme GmbH Germany...
