Webasto Thermo Top Z Einbauvorschlag
Nissan patrol
Vorschau ausblenden
Andere Handbücher für Thermo Top Z:
- Einbauanweisung (172 Seiten) ,
- Handbuch (52 Seiten) ,
- Bedienungsanleitung (28 Seiten)
Werbung
Quicklinks
Wasser-Heizgerät
Zusatzheizung Thermo Top Z/C
Prüfzeichen ~~~ S 289
4
1
2

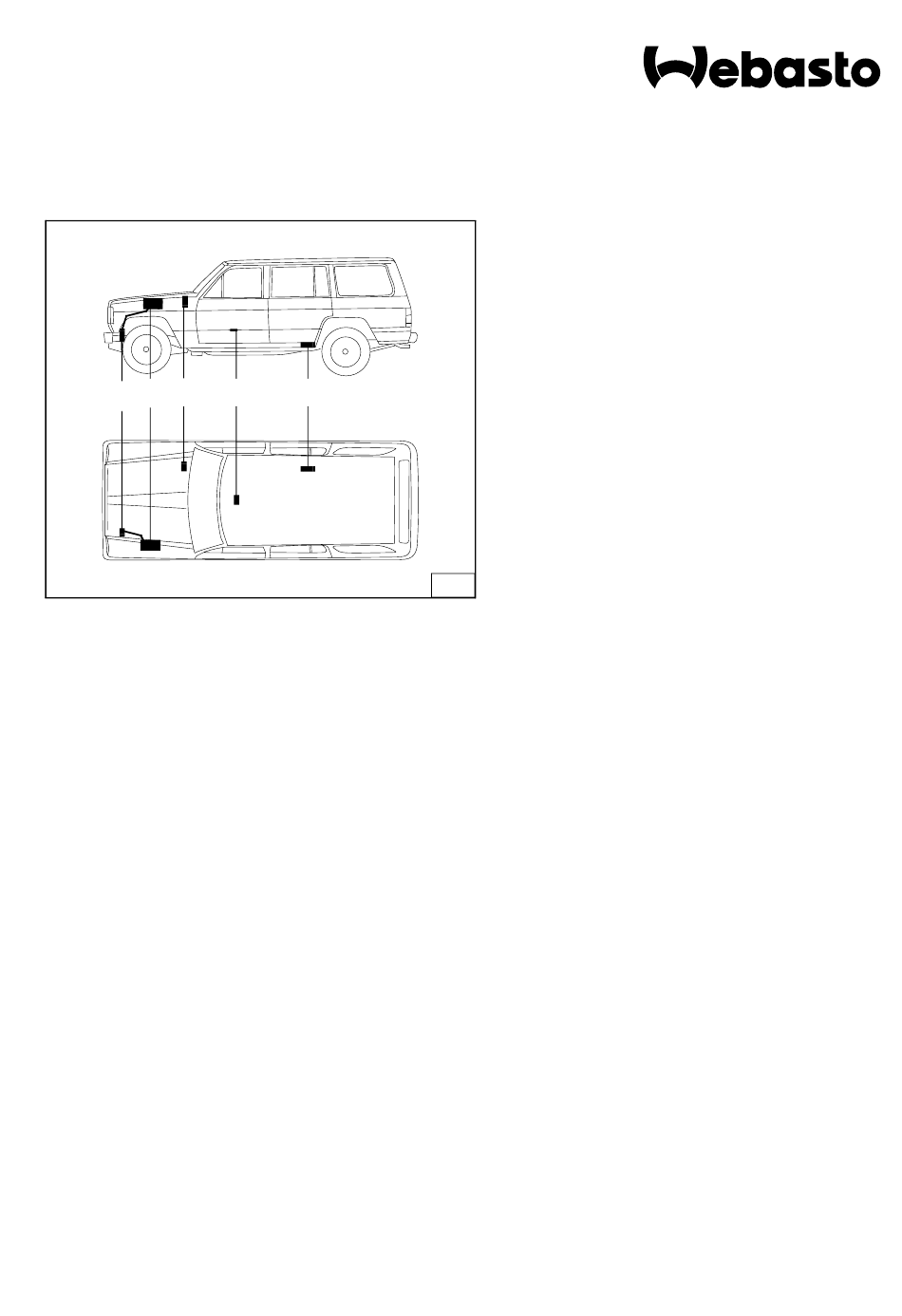

Legende zu Bild 1
1 Heizgerät Thermo Top Z/C-D
2 Flachsicherungshalter und Gebläserelais
3 Vorwahluhr
4 Abgasschalldämpfer
5 Dosierpumpe
Spezialwerkzeug
Abklemmzangen
Drehmomentschlüssel für 2,0 - 10 Nm
TORX E5 3/8'' Nuß
Inhaltsverzeichnis
NISSAN PATROL
Heizgerät / Einbaukit
Vorwort
Allgemeine Hinweise
Vorarbeiten
Einbauort Heizgerät
Einbau Heizgerät
Flachsicherungshalter und Gebläserelais
Einbindung in den Wasserkreislauf
Brennstoffeinbindung
Brennluftansaugleitung
Abgasanlage
Vorwahluhr und
Option Sommer-/Winterschalter
Gebläseansteuerung
Ident.-Nr. 776 293
Printed in Germany
3
5
2.5/0797
Druck: Steffen
Einbauvorschlag
NISSAN PATROL
Turbo Diesel
mit oder ohne Klimaanlage
1
Abschließende Arbeiten
1
2
2
3
3
3
4
5
5
7
9
9
10
11
© Webasto Thermosysteme GmbH Germany
12
Werbung
Verwandte Anleitungen für Webasto Thermo Top Z
Inhaltszusammenfassung für Webasto Thermo Top Z
- Seite 1 Zusatzheizung Thermo Top Z/C Prüfzeichen ~~~ S 289 Einbauvorschlag NISSAN PATROL Turbo Diesel mit oder ohne Klimaanlage Legende zu Bild 1 1 Heizgerät Thermo Top Z/C-D 2 Flachsicherungshalter und Gebläserelais 3 Vorwahluhr 4 Abgasschalldämpfer 5 Dosierpumpe Spezialwerkzeug Abklemmzangen Drehmomentschlüssel für 2,0 - 10 Nm TORX E5 3/8’’...
- Seite 2 ACHTUNG: Die Zulassungsvorschriften sind zu beachten! In der Bundesrepublik Deutschland ist der nachträgliche Einbau der Zusatzheizung Thermo Top Z/C nach die- sem Einbauvorschlag abnahmepflichtig, da hierzu kein spezieller Nachtrag der ABG besteht. Der Einbau hat nach der Einbauanweisung zu erfolgen. Er ist a) bei der Typprüfung der Fahrzeuge nach §20 StVZO,...
- Seite 3 NISSAN PATROL Thermo Top Z/C Allgemeine Hinweise - Blanke Karosseriestellen, z.B. an Bohrungen mit Korrosionsschutz versehen - Schläuche, Leitungen und Kabelbäume mit Kabel- binder sichern und an Scheuerstellen mit Schutz- schlauch versehen - Scharfe Kanten mit Kantenschutz (aufgeschnittener Kraftstoffschlauch) versehen...
- Seite 4 Thermo Top Z/C NISSAN PATROL Einbau Heizgerät - Bohrung (4/1) ø 6,5 mm wie in Bild 4 dargestellt bohren - Halter (5/1) wie in Bild 5 dargestellt mit 2 im Liefer- umfang beiliegenden Spezialschrauben Typ EJOT PT (5/2) am Heizgerät befestigen (Anzugsdrehmo- ment 10 Nm) - Stehbolzen Typ EJOT (5/3) am Heizgerät montieren...
- Seite 5 NISSAN PATROL Thermo Top Z/C Flachsicherungshalter und Gebläserelais 1 2 3 - Lochbild der Befestigungsplatte des Sicherungshal- ters (7/1), des Gebläserelais (7/2) und des Masse- stützpunktes (7/3) wie in Bild 7 dargestellt auf das Radhaus übertragen - Bohrung für Sicherungshalter ø 2,5 mm und Geblä- serelais und Massestützpunkt ø...
- Seite 6 Thermo Top Z/C NISSAN PATROL - Von dem im Lieferumfang beiliegenden Wasser- schlauch 2 Schlauchstücke wie in Bild 9 dargestellt Abschnitt ablängen 1 x 1050 mm (9/1) Heizgerät-Wasseraustritt 1 x 950 mm + 90°-Bogen (9/2) Heizgerät-Wasser- eintritt 1050 - Wasserschlauch (10/1) 1050 mm lang am Heizge- rät-Wasseraustritt aufstecken und mit Schlauch-...
- Seite 7 NISSAN PATROL Thermo Top Z/C Brennstoffeinbindung ACHTUNG: Brennstoffleitung so verlegen, daß sie gegen Stein- schlag geschützt ist! An scharfen Kanten Brennstoff- leitung und Kabelbaum mit Scheuerschutz versehen! Die Brennstoffentnahme erfolgt aus der fahrzeugeige- nen Kraftstoff-Vorlaufleitung vor der Tankarmatur - Mecanyl-Brennstoffleitung (13/1) unter Verwen- dung von Schlauchstück und Schlauchschellen mit...
- Seite 8 Thermo Top Z/C NISSAN PATROL - Mecanyl-Brennstoffleitung vom Heizgerät und Ka- belbaum Dosierpumpe am rechten Rahmenlängs- träger nach hinten zum Einbauort der Dosierpumpe (15/1) führen und mit Kabelbinder an vorhandenen Leitungen fixieren - Mecanyl-Brennstoffleitung vom Brennstoffentneh- mer zum Einbauort der Dosierpumpe (15/1) führen...
- Seite 9 NISSAN PATROL Thermo Top Z/C Brennluftansaugleitung - Endkappe auf Brennluftansaugleitung aufsetzen - Brennluftansaugleitung (18/1) am Heizgerät auf- stecken, mit Schlauchschelle befestigen und wie in Bild 18 dargestellt verlegen - Brennluftansaugleitung mit Kabelbinder an vorhan- denen Leitungen befestigen Abgasanlage Abgasleitung - Abgasleitung-Heizgerät Abgasleitung-End- stück gemäß...
- Seite 10 Thermo Top Z/C NISSAN PATROL - Abgasleitung-Endstück (22/2) gemäß Bild 22 mit Schlauchklemme am Abgasschalldämpfer (22/1) befestigen - Abgasleitung-Endstück (22/2) wie in Bild 22 darge- stellt mit der Mündung nach unten ausrichten Vorwahluhr und Option Sommer-/Winterschalter ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken...
- Seite 11 NISSAN PATROL Thermo Top Z/C Gebläseansteuerung - Stecker (25/3) am Gebläsemotor abziehen - Leitungen blau/weiß ca. 30 mm vor dem Stecker trennen und Rundsteckverbindungen ancrimpen - Verbindungen gemäß Schaltplan Bild 26 herstellen - Leitung rot (25/1) von Gebläserelais K3/87a mit blau/weißer Leitung (25/2) zur Fahrzeugsicherung...
- Seite 12 - Heizgerätekomponenten mit Korrosionsschutzwachs (Tectyl 100K, Bestell-Nr. 111329) einsprühen - Motor starten, Wasserkreislauf nach Angaben des Fahrzeugherstellers entlüften, Kühlwasser nachfüllen - Fahrzeugheizung auf "warm" und Gebläse auf Stufe 2 stellen - Webasto-Heizung einschalten, siehe "Betriebsanweisung/Einbauanweisung" Webasto Thermosysteme GmbH 82131Stockdorf - Kraillinger Str. 5 - Telefon (089) 85794-0...
- Seite 13 VERBINDUNGSROHR 20 X 15 91885A EJOT DG60X14,5/M6X15,5/E5DACRO500 29483B HALTER NISSAN PATROL GR 30742A FLEX ROHR GA-A28 500 LG. 776169 „D“EBV TT-S IN NISSAN PATROL 776293 „D“EBV NISSAN PATROL TT-Z/C 776170 „D“MAT-LISTE ZU 776169 Ident-Nr. 776 170 ?/0498 © Webasto Thermosysteme GmbH Germany...
