Thermo Top Z/C

Brennstoffeinbindung

ACHTUNG:
Brennstoffleitung so verlegen, daß sie gegen Stein-
schlag geschützt ist! An scharfen Kanten Brennstoff-
leitung und Kabelbaum mit Scheuerschutz versehen!
Die Brennstoffentnahme erfolgt aus der fahrzeugeige-
nen Kraftstoff-Vorlaufleitung!
- Mecanyl-Brennstoffleitung und Kabelbaum Dosier-
pumpe am rechten Radhaus zur Spritzwand verle-
gen

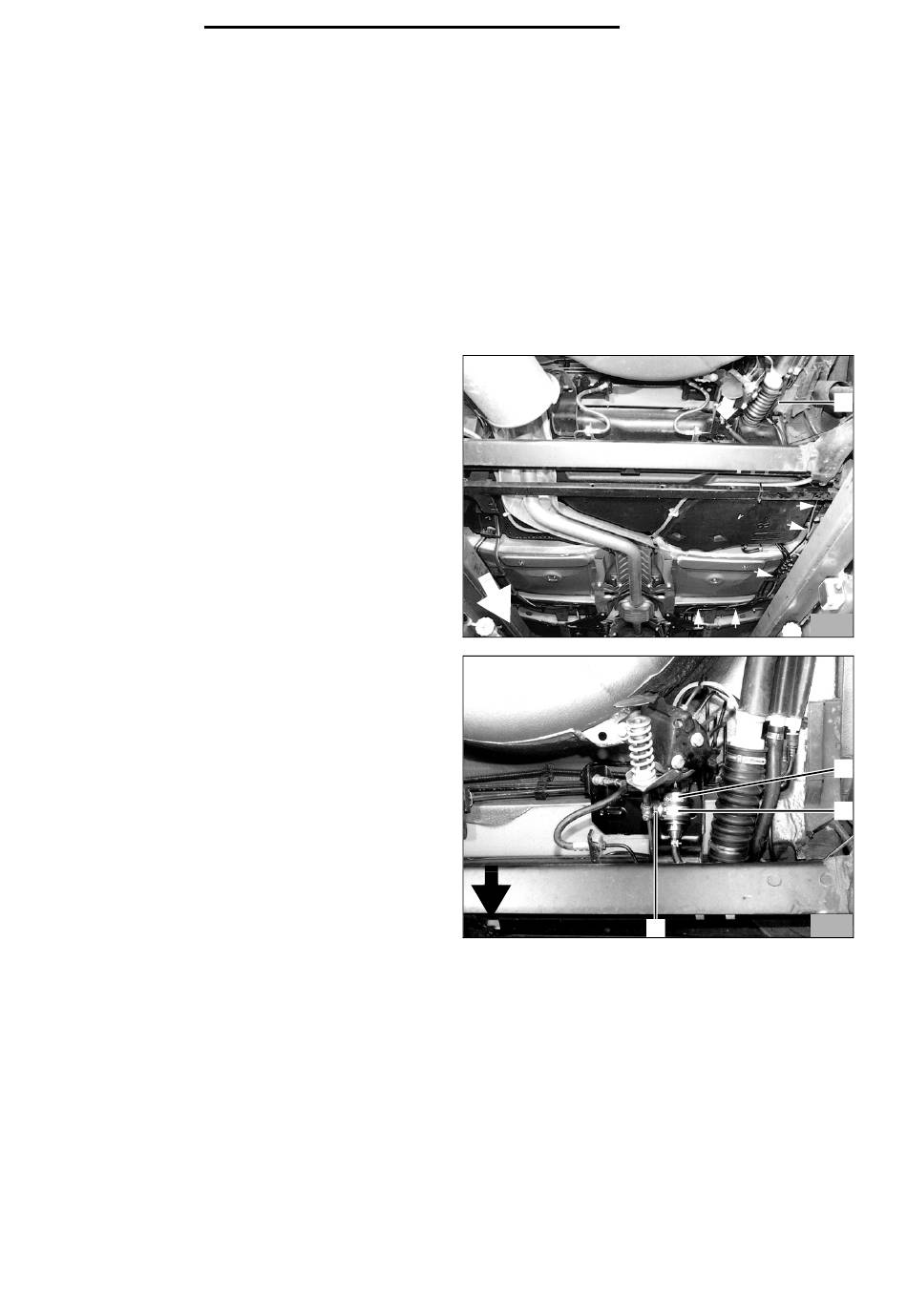

- Mecanyl-Brennstoffleitung und Kabelbaum Dosier-
pumpe wie in Bild 24 dargestellt an vorhandenen
Kraftstoffleitungen zum Einbauort der Dosierpumpe
(24/1) verlegen
- Mecanyl-Brennstoffleitung und Kabelbaum Dosier-
pumpe mit Kabelbinder an vorhandenen Leitungen
befestigen
Dosierpumpe
HINWEIS:
Einbaulage der Dosierpumpe und des Brennstoffent-
nehmers beachten, siehe "Einbauanweisung"
- Schwingmetallpuffer (25/3) mit Mutter und Feder-
ring in vorhandener Bohrung befestigen
- Dosierpumpe (25/1) mit Rohrschelle gummiert
(25/2), Mutter und Federring gemäß Bild 25 am
Schwingmetallpuffer befestigen
- Mecanyl-Brennstoffleitung vom Heizgerät ablän-
gen, und mit Schlauchstück und Schlauchschellen
an der Druckseite der Dosierpumpe (Seite mit Stek-
ker) anschließen
- Kabelbaum an der Dosierpumpe ablängen, Gummi-
tülle aufschieben, Flachstecker ancrimpen, Stecker-
gehäuse komplettieren
Dosierpumpe anstecken
10
und Stecker an der
RENAULT Megane dti
3
1
24
1
2
25
