Wasserschläuche Ablängen; Heizgerät Vormontieren; Brennluftansaugleitung Vormontieren - Webasto Thermo Top Z Einbauanleitung

RENAULT Megane dti

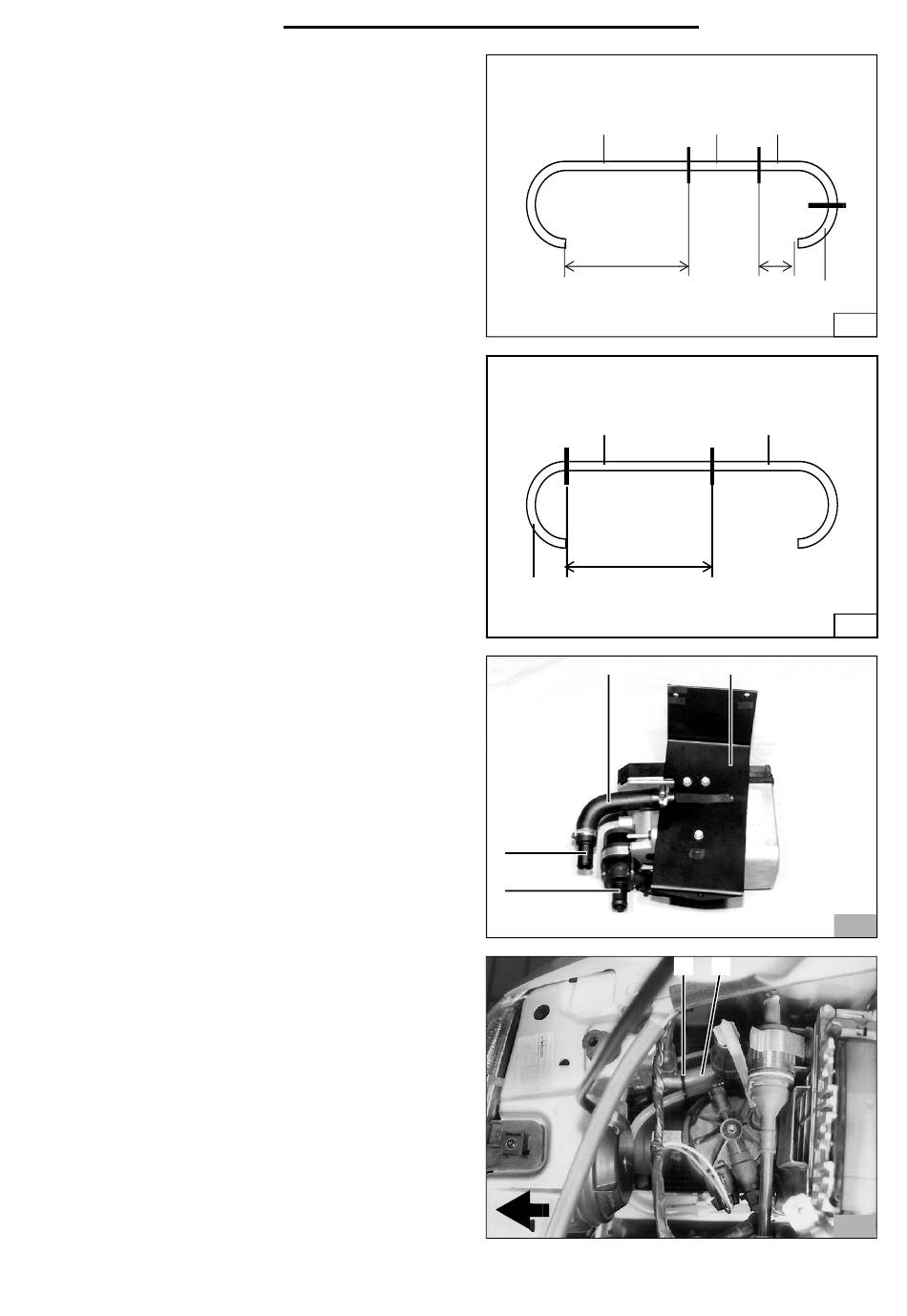

Wasserschläuche ablängen
- Von dem im Lieferumfang beiligendem Wasser-
schlauch und von dem im Einbaukit beiliegendem
Wasserschlauch Schlauchstücke ablängen
- 1 x 1080 mm + 180°-Bogen (6/1) (Motoraustritt zum
Umwälzpumpen-Wassereintritt)
- 1 x 80 mm + 90°-Bogen (6/2) (Heizgerät-Wasser-
austritt)
- 1 x 1100 mm (7/1) (Schlauchstück Heizgerät-Was-
seraustritt zum Fahrzeugwärmetauscher)
Heizgerät vormontieren
- Umwälzpumpendeckel gegen den im Kit enthalten-
nen Deckel (8/3) austauschen
- Verbindungsrohr 20/20 mm (8/4) in 90°-Bogen
(6/2), (8/1) einsetzen und mit Schlauchschelle befe-
stigen
- 90°-Bogen (8/1) am Heizgerät-Wasseraustritt auf-
stecken, wie in Bild 8 dargestellt ausrichten und mit
Schlauchschelle befestigen
- Halter (8/2) mit drei Spezialschrauben Typ EJOT PT
wie in Bild 8 dargestellt am Heizgerät befestigen
(Anzugsdrehmoment 10 Nm)

Brennluftansaugleitung vormontieren

- Endkappe auf Brennluftansaugleitung aufsetzen
- Brennluftansaugleitung (9/2) mit Kabelbinder (9/1)
an vorhandener Leitung befestigen
HINWEIS:
Brennluftansaugleitung wird nach der Montage des
Heizgerätes am Heizgerät aufgesteckt!
1
1080
1
1100
Abschnitt
1
4
3
Thermo Top Z/C
2
Abschnitt
80
Abschnitt
Abschnitt
2
1 2
6
7
8
9
5
