Wasser-Heizgerät
Zusatzheizung Thermo Top Z/C
Prüfzeichen ~~~ S 292
1 2
3
4

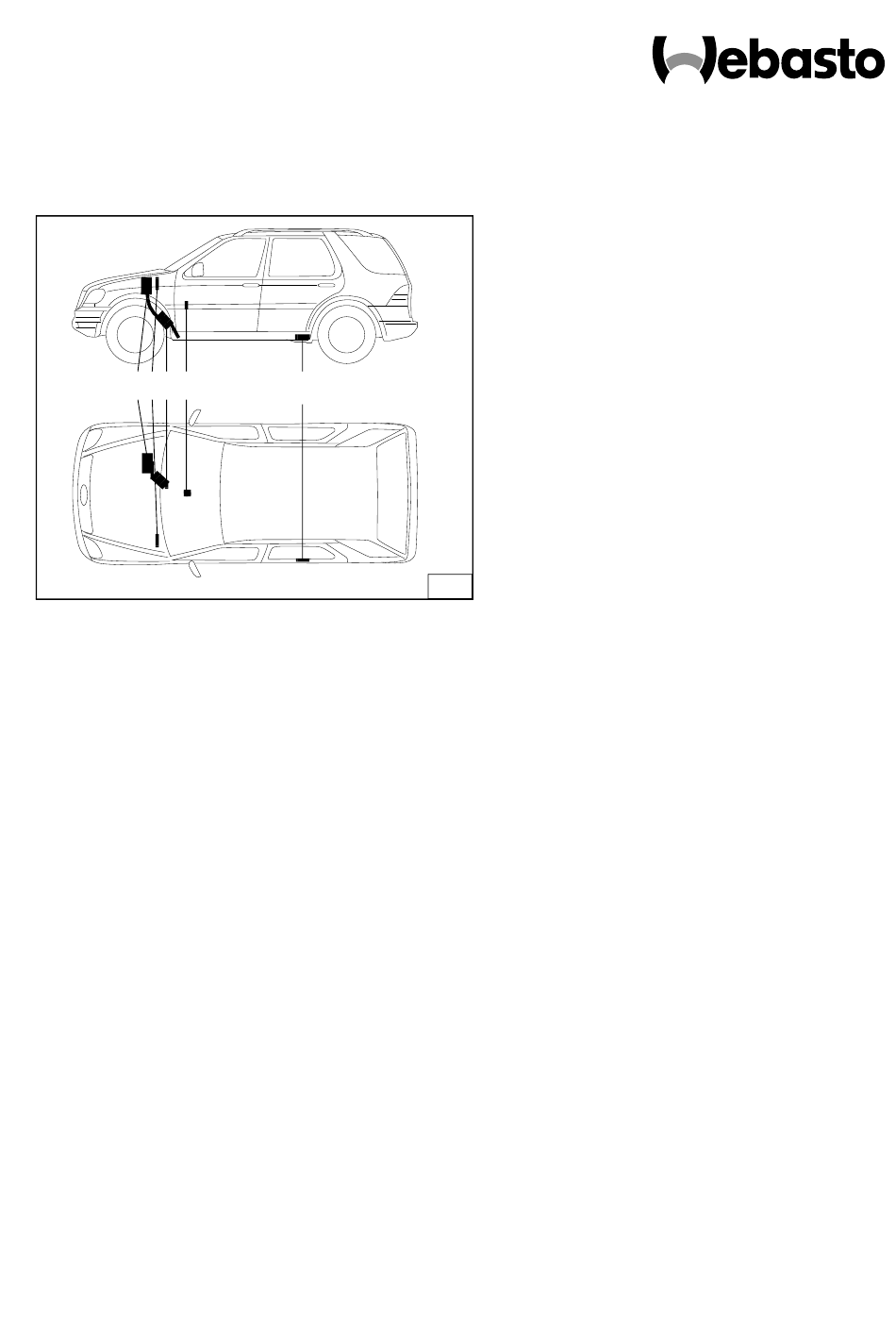

Legende zu Bild 1
1
Heizgerät Thermo Top Z/C-B
2
Flachsicherungshalter und Gebläserelais
3
Vorwahluhr
4
Abgasschalldämpfer
5
Dosierpumpe
Inhaltsverzeichnis
Ident.-Nr. 647 36A
Printed in Germany
5
1
1
3
3
4
4
4
4
4
4
5
7
9
10
11
12
2/0898
Druck: Steffen
Einbauanleitung
Mercedes Benz
ML-Klasse
Typ 163
EG-BE: e1*96/79*0083*..
Alle Ausstattungsvarianten
Linkslenker
1
HINWEIS:
Die allgemeine Bauartgenehmigung (ABG)
ist beim Kraftfahrt-Bundesamt beantragt und
noch nicht erteilt worden!
© Webasto Thermosysteme GmbH Germany
14
15
15
15
20
Inhaltsverzeichnis
Verwandte Anleitungen für Webasto Thermo Top Z
Inhaltszusammenfassung für Webasto Thermo Top Z
-
Seite 1: Inhaltsverzeichnis
Wasser-Heizgerät Zusatzheizung Thermo Top Z/C Prüfzeichen ~~~ S 292 Einbauanleitung Mercedes Benz ML-Klasse Typ 163 EG-BE: e1*96/79*0083*.. Alle Ausstattungsvarianten Linkslenker Legende zu Bild 1 Heizgerät Thermo Top Z/C-B HINWEIS: Flachsicherungshalter und Gebläserelais Die allgemeine Bauartgenehmigung (ABG) Vorwahluhr ist beim Kraftfahrt-Bundesamt beantragt und Abgasschalldämpfer... -
Seite 2: Frei Für Notizen
Thermo Top Z / C Mercedes Benz Frei für Notizen:... -
Seite 3: Einbaukit
ACHTUNG: Die Zulassungsvorschriften sind zu beachten! In der Bundesrepublik Deutschland ist der nachträgliche Einbau der Zusatzheizung Thermo Top Z/C nach die- sem Einbauvorschlag abnahmepflichtig, da hierzu kein spezieller Nachtrag der ABG besteht. Der Einbau hat nach der Einbauanweisung zu erfolgen. Er ist a) bei der Typprüfung der Fahrzeuge nach §20 StVZO,... -
Seite 4: Spezialwerkzeug
Thermo Top Z / C Mercedes Benz Spezialwerkzeug Matraklemmen Drehmomentschlüssel für 2,0 Nm Vorarbeiten Innenraum - Masseleitung an Batterie abschließen - Radio ausbauen - Verkleidung unterhalb Instrumententafel links aus- bauen - Abdeckung Leitungskanal vorne links abnehmen - Abdeckung Leitungskanal hinten links abnehmen... -
Seite 5: Einbau Leitungssatz Und Brennstoffleitung
Thermo Top Z / C Mercedes Benz - Heizgerät mit Halter an vorhandenen Stehbolzen (Pfeile) an der Spritzwand mit Bundmuttern befesti- - Omega-Klemme (5/1) wie in Bild 5 dargestellt in vor- handene Bohrung einsetzen Einbau Leitungssatz und Brennstoffleitung - Leitungssatz (6/1) am Heizgerät aufstecken - Leitungssatz Heizgerät mit Omega-Klemme fixieren... - Seite 6 Thermo Top Z / C Mercedes Benz - Brennstoffleitung (8/1) an vorhandenen Leitungen zur Fahrzeugunterseite verlegen - Brennstoffleitung an vorhandenen Leitungen nach hinten verlegen - Brennstoffleitung (9/1) mit vorhandenen Haltern (9/2) befestigen...
-
Seite 7: Einbau Leitungssatz
Thermo Top Z / C Mercedes Benz Einbau Leitungssatz - Leitung weiß 5 mm Kupplung C/G (Kupplungs- kennfarbe rot) (10/1) wie in Bild 11 dargestellt tren- nen Ringkabelschuhe an den Leitungsenden anbringen - Plusanschluß des Heizgerätes Leitung rot 2,5 mm (11/1) am Plusstützpunkt (11/2) anschließen... - Seite 8 Thermo Top Z / C Mercedes Benz - Zur Befestigung des Gebläserelais (12/3) an der in Bild 12 dargestellt Position mit Stecheisen Bohrung anbringen und Gebläserelais mit Blechschraube 5,5x9,5 mm befestigen - Masse am Massestützpunkt (12/2) anschließen HINWEIS: Den oberen Anschluss an der Hupe prüfen und durch verdrehen nach unten sicherstellen, daß...
-
Seite 9: Einbindung In Den Wasserkreislauf
Thermo Top Z / C Mercedes Benz Einbindung in den Wasserkreislauf HINWEIS: Alle Schlauchschellen mit 2,0 + 0,5 Nm festziehen! Auslaufendes Kühlwasser mit geeignetem Behälter auffangen! Wasserschläuche knickfrei verlegen! Im Folgendem wird eine Einbindung des Heizgerätes "In Reihe" (Inline) in den Kühlwasserkreislauf des... -
Seite 10: Brennluftansaugleitung
Thermo Top Z / C Mercedes Benz - Schlauchschelle am Wasserschlauch zum Fahr- zeugwärmetauscher lösen, Wasserschlauch (17/2) zum Heizgerät (17/5) drehen und Schlauchschelle wieder befestigen - Wasserschlauch ø 20 mm, 420 mm lang (15/2), (17/1) mit 180°-Bogen an der Umwälzpumpe und... -
Seite 11: Dosierpumpe
Thermo Top Z / C Mercedes Benz Dosierpumpe - Schwingmetallpuffer (20/3) mit Mutter und Feder- ring an vorhandenem Winkel (20/4) befestigen - Dosierpumpe (20/2) mit Rohrschelle gummiert (20/1), Mutter und Federring am Schwingmetallpuf- fer befestigen - Brennstoffleitung (21/1) vom Heizgerät an der Do- sierpumpe Druckseite (Seite mit Stecker) ablängen... -
Seite 12: Brennstoffeinbindung
Thermo Top Z / C Mercedes Benz Brennstoffeinbindung HINWEIS: Zum Entfernen des Zugangsdeckel Dichtmasse mit Heißluftpistole unter Beachtung der Sicherheitsbe- stimmungen anwärmen! - Zugangsdeckel zur Tankarmatur (23/1) entfernen HINWEIS: Vor dem Einsetzen des Brennstoffentnehmers muß der Sechskant (24/1) an der Tankarmatur SW 19 ab-... - Seite 13 Thermo Top Z / C Mercedes Benz - 2 Runddichtringe (26/1, 2) an der Tankarmatur am freigelegtem Anschluß aufstecken (unten schwarz oben grün) Bild 27 - Tankentnehmer (28/1) in Tankarmatur einstecken HINWEIS: Tankentnehmer muß deutlich hörbar einrasten! - Brennstoffleitung von der Dosierpumpe Saugseite unter Verwendung von Reduzierstück (28/2) und...
-
Seite 14: Abgasanlage
Thermo Top Z / C Mercedes Benz Abgasanlage - Halter (29/1) mit Schraube M6x20 und Bundmutter am Schalldämpfer (29/3) befestigen - Halter mit Schalldämpfer in vorhandener Bohrung am rechten Motorträger (29/4) mit Schraube M8x30, Karosseriescheiben und Mutter wie in Bild 29 darge- stellt befestigen - Abgasleitung (29/2) vom Heizgerät am Abgas-... -
Seite 15: Gebläseansteuerung
Thermo Top Z / C Mercedes Benz Gebläseansteuerung - Obere Abdeckung an der Mittelkonsole ausbauen - Schaltergruppe Heizung / Klima ausbauen - Leitungssatz Vorwahluhr zur Mittelkonsole verlegen HINWEIS: Bei Fahrzeugen ohne Klimaanlage wird nur eine Ver- bindung zum Schalter S98 / Z50/2 gemäß Schaltplan... - Seite 16 Thermo Top Z / C Mercedes Benz - Bohrung Ø 8,5 mm zur Leitungsdurchführung wie in Bild 35 dargestellt in Ablagefach bohren - Leitungssatz für Vorwahluhr (4-polige Kupplung) und Leitungssatz (br/vi) Sommer-/Winterschalter zum Ablagefach in der Mittelkonsole verlegen ACHTUNG: Bei der Montage der Vorwahluhr nicht auf das LCD- Display drücken...
-
Seite 17: Gebläseansteuerung Bei Fahrzeug Mit Klimaanlage
Thermo Top Z / C Mercedes Benz Gebläseansteuerung bei Fahrzeug mit Klimaanlage... -
Seite 18: Gebläseansteuerung Bei Fahrzeug Ohne Klimaanlage
Thermo Top Z / C Mercedes Benz Gebläseansteuerung bei Fahrzeug ohne Klimaanlage... - Seite 19 Thermo Top Z / C Mercedes Benz...
-
Seite 20: Abschließende Arbeiten
- Zündung einschalten, Fahrzeugheizung auf „warm“ stellen und Heizgebläse auf Stufe 1 einschalten - Motor starten, Wasserkreislauf entlüften, Kühlmittel nachfüllen - Gefrierschutz kontrollieren, ggf. richtigstellen - Wenn spürbar Warmluft austritt, Webasto-Heizung einschalten, siehe "Betriebsanweisung" Webasto Thermosysteme GmbH 82131Stockdorf - Kraillinger Str. 5 - Telefon (089) 85794-0...
