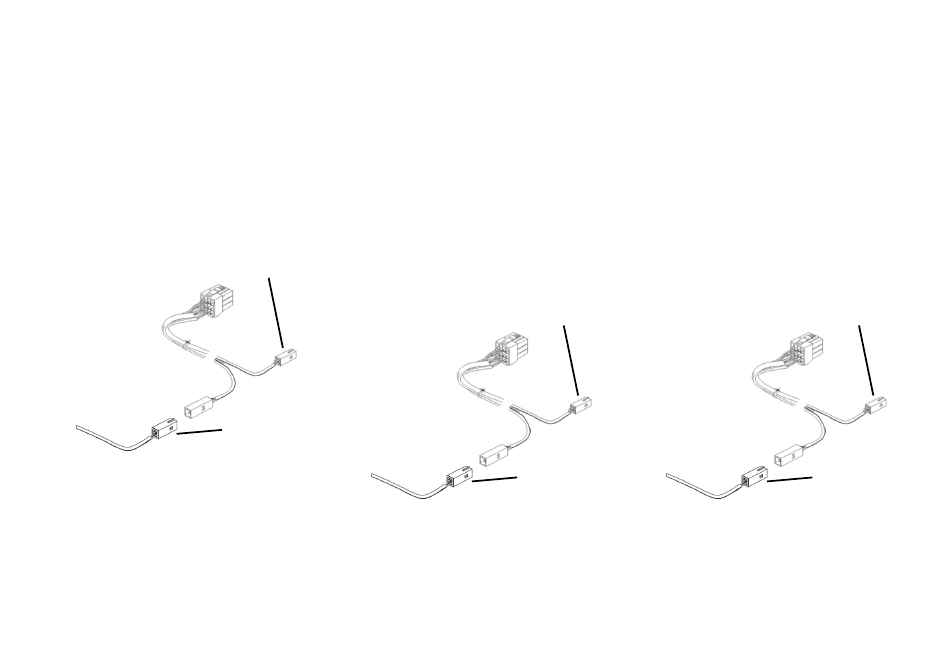

Anschluss an das Heizgerät

Thermo Top Evo oder Thermo Top E/C

Einpinnen Kabelbaum GSM-Modul: siehe
Abschnitt "Kabelbaum GSM-Modul" auf
Seite 7 und Abbildungen auf den inneren
Umschlagseiten.
- 4-poligen Stecker Heizgerätekabelbaum
mit 4-poligen Kabelbaum GSM-Modul
verbinden
bleibt frei
Stecker Heiz-
geräte-
kabelbaum
Thermo Top Evo oder Thermo Top E/C
mit Vorwahluhr
Einpinnen Kabelbaum GSM-Modul: siehe
Abschnitt "Kabelbaum GSM-Modul" auf
Seite 7 und Abbildungen auf den inneren
Umschlagseiten.
- 4-poligen Stecker Heizgerätekabelbaum
mit 4-poligen Kabelbaum GSM-Modul
verbinden
- 4-poligen Stecker GSM-Modul an Vor-
wahluhr anstecken
an die Vorwahluhr
Stecker Heiz-
geräte-
kabelbaum
Thermo Call TC3
Thermo Top Evo oder Thermo Top E/C
mit Telestart T91/T100 HTM
Einpinnen Kabelbaum GSM-Modul: siehe
Abschnitt "Kabelbaum GSM-Modul" auf
Seite 7 und Abbildungen auf den inneren
Umschlagseiten.
- 4-poligen Stecker Heizgerätekabelbaum
mit 4-poligen Kabelbaum GSM-Modul
verbinden
- 4-poligen Stecker GSM-Modul am Y-
Adapter des Telestarts anstecken
an den speziellen Y-Adapter
Stecker Heiz-
geräte-
kabelbaum
