VORSICHT!
Tankdeckelverschluß des Fahrzeugs öffnen, Tank belüften und Tankverschluß wieder schließen!
Auslaufenden Kraftstoff mit geeignetem Behälter auffangen!
Brennstoffleitung und Kabelbaum so verlegen, dass sie gegen Steinschlag geschützt sind!
An scharfen Kanten Brennstoffleitung und Kabelbaum mit Scheuerschutz versehen!
ACHTUNG!
Verlegung Brennstoffleitung und Kabelbaum zur Dosierpumpe erfolgt gemäß Schema Elektrik.
1
5
2
3
52
1
53
1
54

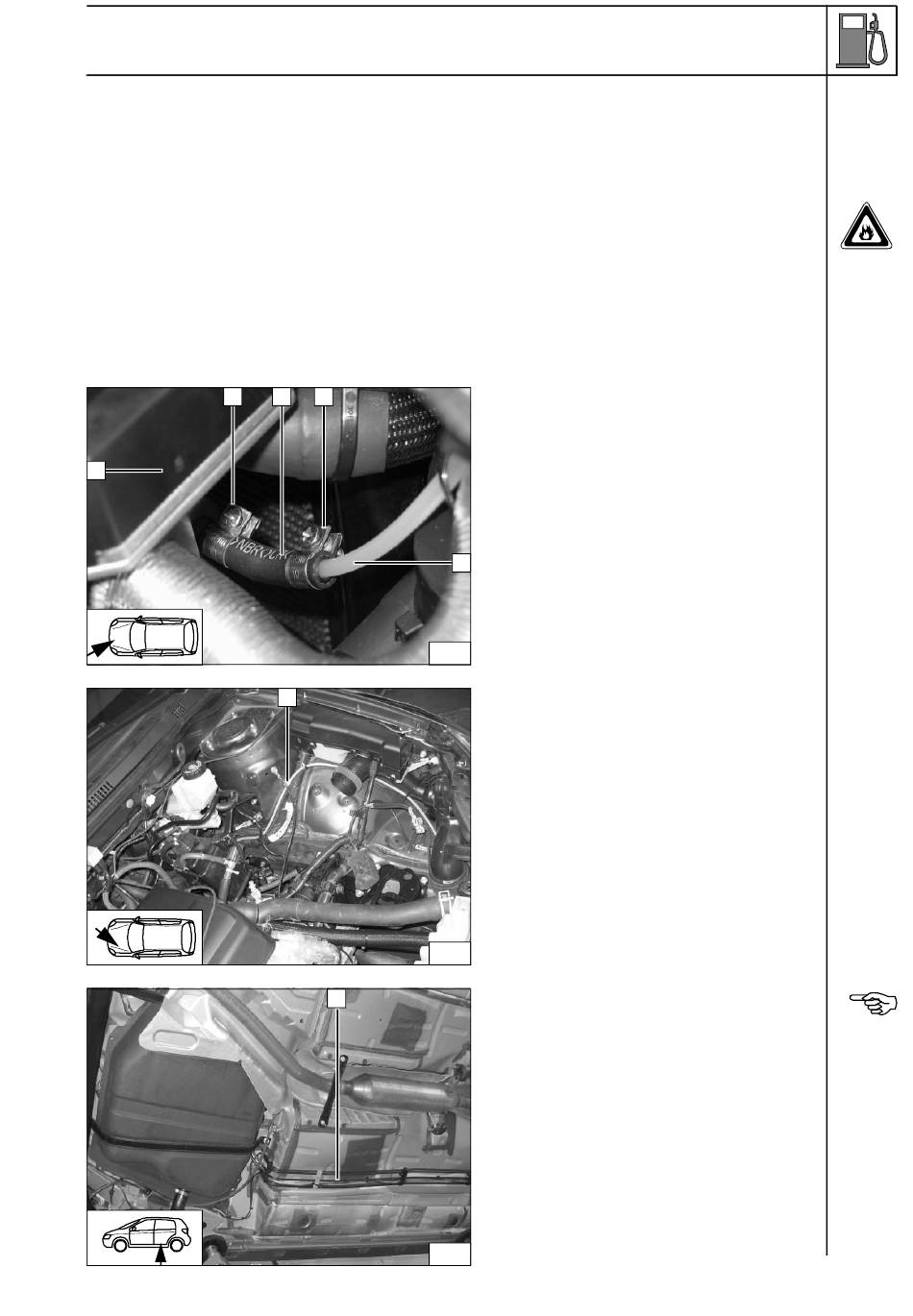

Toyota Corolla
( 5 ) Heizgerät
( 4 ) Mecanyl- Brennstoffleitung
( 1 ) Schlauchschelle Ø 10 mm
( 2 ) Schlauchstück
( 3 ) Schlauchschelle Ø 10 mm
4
( 1 ) Mecanyl- Brennstoffleitung mit Kabelbin-
dern an fahrzeugeigenen Kabelbaum be-
festigen
Brennstoffleitung und Kabelbaum mit Kabel-
binder befestigen!
( 1 ) Kabelbaum Dosierpumpe, Brennstofflei-
tung vom Heizgerät
Brenn-
stoffein-
bindung
Anschluß
am Heiz-
gerät
Leitungen
verlegen
Leitungen
verlegen
