Fehlersuche, Einstellungen und Service
EINSTELLUNG LEITROLLE -
NUR 112 cm Modelle
1. Zapfwellenkupplungshebel auskuppeln. Höheneinstellung
des Mähers auf mittlere Schnitthöhe einstellen.
2. Die Leitrollen-Kopfschraube (A, Abb. 32b) lösen und die
Rolle nach hinten in den Schlitz schieben, um den Riemen
mehr zu spannen.
3. Die Leitrollen-Kopfschraube anziehen.
4. Zapfwellenkupplungshebel einkuppeln. Die Länge der
komprimierten Kupplungsfeder (B) messen. Die Feder muss
in komprimiertem Zustand 73 bis 76 mm messen. Wenn
nötig, Schritte 2 - 4 wiederholen.
Hinweis: Falls der Riemen trotz der Leitrolleneinstellung immer
noch zu viel Spiel hat, führen Sie bitte die auf der vorherigen
Seite beschriebene Kupplungsstangeneinstellung durch.
5. Mähmesser-Stoppzeit prüfen. Die Messer müssen
innerhalb von 5 Sekunden anhalten. Wenn die Messer
nicht innerhalb von 5 Sekunden anhalten, setzen Sie sich
bitte mit Ihrem Vertragshändler in Verbindung.
ACHTUNG
Schalten Sie vor der Überprüfung des Mähwerks die
Zapfwellenkupplung und den Motor abschalten. Warten
Sie, bis alle beweglichen Teile in Ruhestellung sind.
Ziehen Sie den Zündschlüssel ab, trennen Sie das
Zündkabel, und halten Sie es von der Zündkerze fern.
Egalisieren des Mähwerks
Bei ungleichmäßigem Schnitt muss das Mähwerk eventuell
ausbalanciert werden. Ungleicher oder nicht ausreichender
Reifendruck kann auch einen ungleichmäßigen Schnitt
verursachen. Der Reifendruck sollte wie folgt sein:
• Vorne
0,83-1,04 Bar
• Hinten
0,68-0,83 Bar
EINSTELLUNG SEITE ZU SEITE
1. Den Traktor mit montiertem Mäher auf eine glatte, gerade
Fläche, wie z.B. einen Betonboden, stellen. Die
Vorderräder gerade ausrichten.
2. Die Messer auf Verbiegungen untersuchen und wenn nötig
austauschen.
3. Mähwerk auf hohe Schnitthöhe einstellen. Mähmesser so
ausrichten, dass beide seitwärts weisen (Abb. 33).
4. Siehe Abb. 33. Abstand zwischen der äußeren Spitze eines
jeden Messers und dem Boden messen. Wenn zwischen
den Messungen mehr als 3 mm Unterschied auf jeder Seite
bestehen, weiter zu Schritt 5. Wenn der Unterschied 3 mm
oder weniger beträgt, weiter mit „Einstellung vorne nach
hinten".
5. Siehe Abb. 34. Äußere Mutter (A) und Schneidschraube (C)
lösen, dann Exzentermutter (B) drehen, um die linke
Mähwerksseite anzuheben oder abzusenken. Wenn das
Mähwerk ausgeglichen ist, Exzentermutter fixieren und
äußere Mutter festziehen. Schneidschraube (C) festziehen.

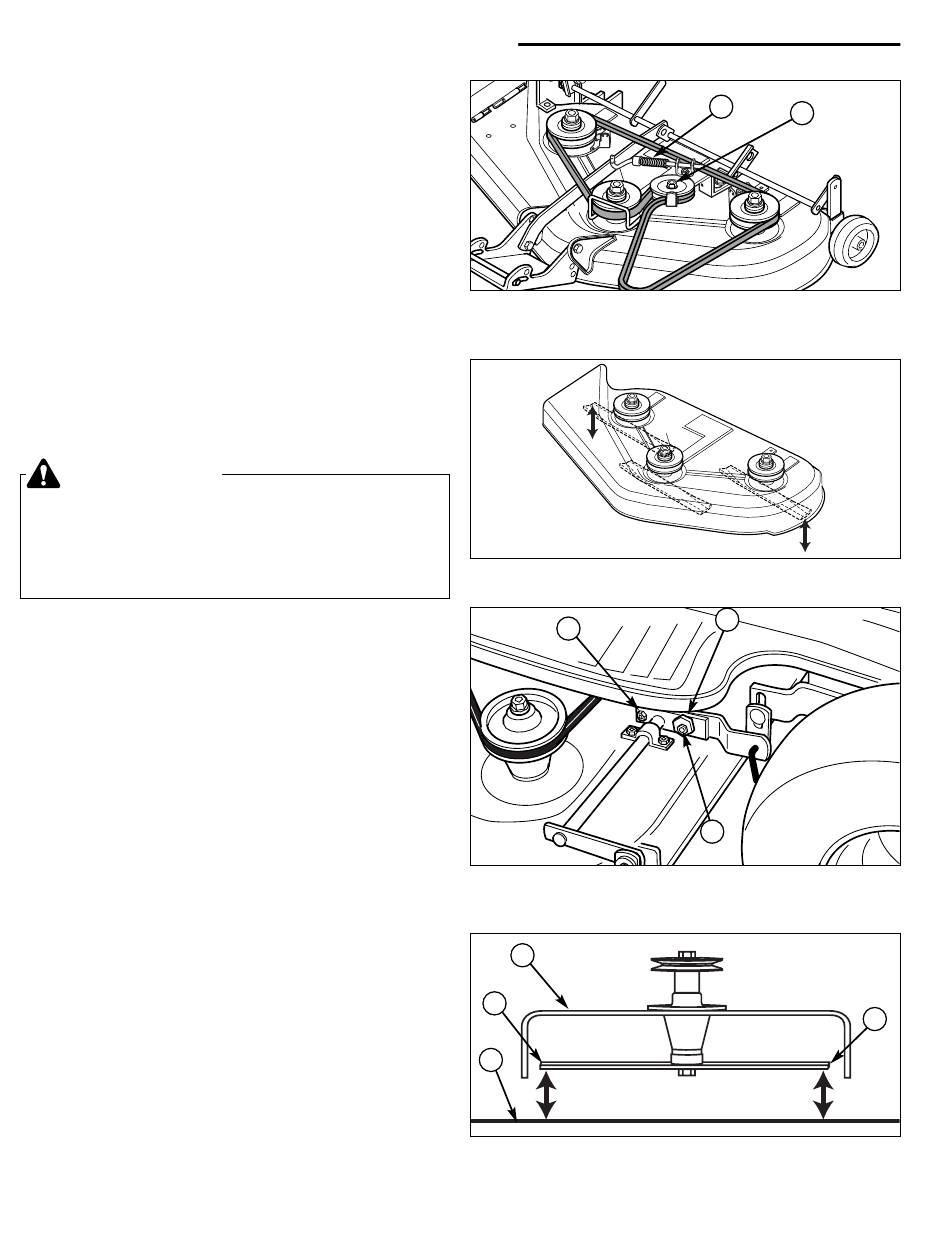

Abb. 32b. Einstellung Zapfwellenkupplung - 112 cm Modelle
A. Leitrollen-Kopfschraube
B. Kupplungsfeder
Abb. 33. Messer von Seite zu Seite ausrichten
C
Abb. 34. Einstellung Seite zu Seite
A. Äußere Mutter
B. Exzentermutter
A
B
C
Abb. 35. Abstand von den Messerspitzen zum Boden messen
A. Mähwerk
B. Messerspitzen
C. Ebener Boden
30
B
A
B
A
C. Schneidschraube
B
