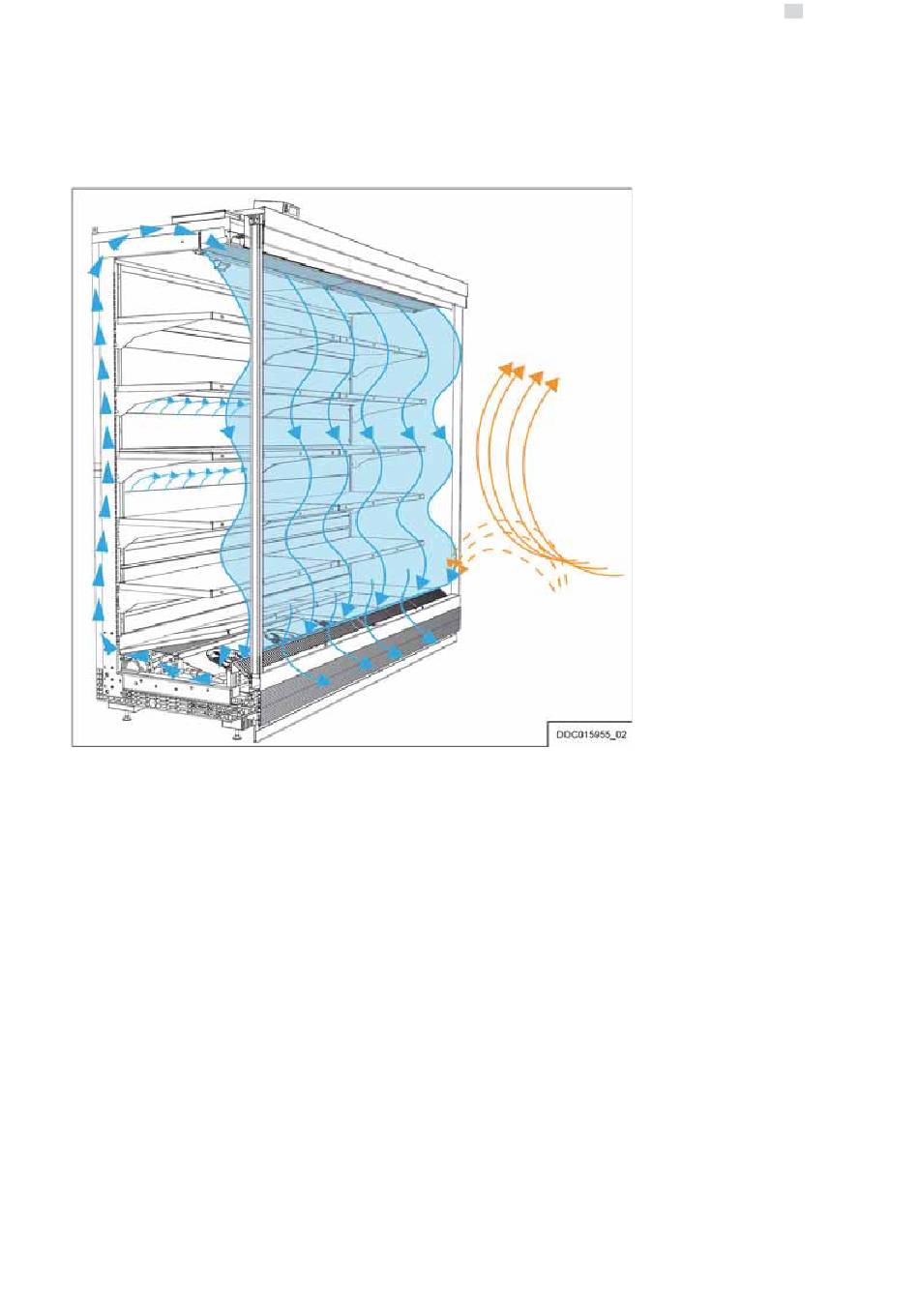

2.2. Driftsprincip og luftgardin

Fjerninstallerede kølede udstillingsmøbler anvender i høj grad samme princip som normale køleskabe i
hjemmet. Det største forskel er, at det maskineri, der sørger for at komprimere og fremføre kølemiddel til
møblerne, er placeret et andet sted i stedte for at være en del af selve møblet. Desuden holdes luften i
møblet i bevægelse for at skabe et luftgardin, der hjælper med at reducere varmetabet.
1. Kølemiddel fremføres til møblets fordamper.
2. Fordampningsblæsere trækker luft ind, der føres over fordamperens lameller.
3. Kølemidlet, der cirkulerer i fordamperspiralerne, absorberer varmeenergi fra luften, hvilket afkøler
den.
4. Den kolde luft føres derefter ind i møblets luftkanal bag bagpladerne. Noget af luften undslipper via
huller i bagpladerne, hvilket holder møblets indvendige temperatur inden for det indstillede
temperaturinterval, mens resten af luften anvendes til at danne et luftgardin foran hylderne.
5. Øverst på møblet føres luften gennem honeycomb-enhederne. Honeycomb-enhederne fører luften
nedad, hvor den danner et lodret luftgardin foran hylderne. Luftgardinet hjælper med at reducere
varmetabet ved at forhindre, at varm luft blandes med den kolde luft i møblet. Effekten er størst i
åbne møbler, men er også en hjælp i lukkede møbler.
6. Noget af den kolde luft trækkes, sammen med noget af den varme luft rundt om møblet, tilbage i
møblet gennem udsugningsgitteret. Luften føres over fordamperlamellerne igen, så der skabes et
kontinuerligt gardin af kold luft foran møblets hylder.

2.3. Elektrisk tilslutningsboks

Den elektriske tilslutningsboks er placeret på møblets tag i venstre side. Afhængigt af det valgte ekstraudstyr
ved produktbestillingen kan den også huse styreenheden. Det elektrisk ledningsdiagram findes også i
boksen.
