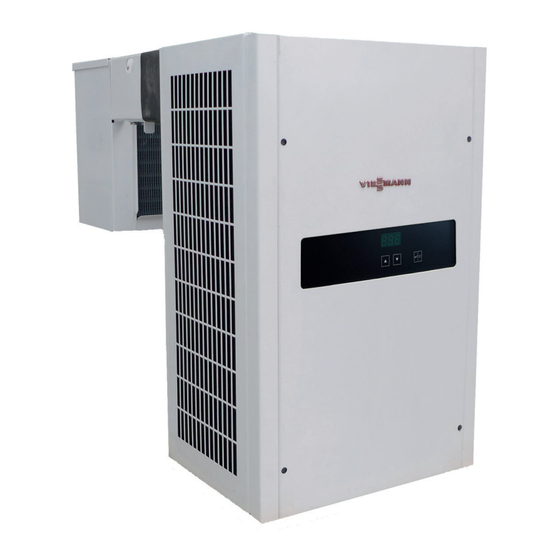

Kältesatz und Tiefkühlkältesatz mit
elektronischer Regelung
TectoRefrigo WMC2
TectoRefrigo WMF2 R452A
Beachten Sie bitte vor Beginn der Arbeiten am Kältesatz die folgenden Hinweise:
Montage, Wartung, Reinigung und Instandsetzung dürfen nur
von einer Kältefachfirma durchgeführt werden.
Technische Änderungen und Manipulationen sind untersagt.
Bei Nichteinhaltung erlöschen unsere Garantieverpflichtungen.
Allgemeiner Hinweis (Haftung): Die Angaben dieser Technischen Unterlage dienen der Beschreibung. Zusagen in Bezug auf Vorhandensein bestimmter
Eigenschaften oder einen bestimmten Zweck bedürfen stets besonderer schriftlicher Vereinbarung.
Blatt Nr. 1-D
Montage-
und Betriebsanleitung
5471997-01 D
Arbeiten am Kältesatz sind nur bei gezogenem Netz-
stecker zulässig. Durch geeignete Maßnahmen (z.B. Warn-
hinweise) ist der Kältesatz gegen unbefugte Wiederin-
betriebnahme zu sichern. Die Vorschriften VDE 0105 Teil 1 -
für Arbeiten an elektrischen Einrichtungen sind zu berück-
sichtigen.
Technische Änderungen vorbehalten! Stand 06.18
Werbung
Verwandte Anleitungen für Viessmann TectoRefrigo WMF2 R452A
Inhaltszusammenfassung für Viessmann TectoRefrigo WMF2 R452A
- Seite 1 Kältesatz und Tiefkühlkältesatz mit elektronischer Regelung TectoRefrigo WMC2 Montage- TectoRefrigo WMF2 R452A und Betriebsanleitung 5471997-01 D Beachten Sie bitte vor Beginn der Arbeiten am Kältesatz die folgenden Hinweise: Montage, Wartung, Reinigung und Instandsetzung dürfen nur Arbeiten am Kältesatz sind nur bei gezogenem Netz- von einer Kältefachfirma durchgeführt werden.
- Seite 2 Inhaltsverzeichnis Beschreibung Bedienung der Regelung SD Tiefkühlkältesatz Normalbetrieb TectoRefrigo WMF2 R452A 0900, 1400, 1800, 2400 Parametereingabe 7.2.1 Eingabe der Solltemperatur Kältesatz 7.2.2 Eingabe der Abtauzeiten TectoRefrigo WMC2 0500, 0900, 1300, 2000, 2800 7.2.3 Anwahl der Luftfeuchte im Kühlraum 7.2.4 Anwahl der Sprache zur Display-Anzeige 7.2.5 Passwort und Tastatursperre...
- Seite 3 Normen und Vorschriften Tiefkühlkältesatz Der Huckepack-Kältesatz wurde nach den zum TectoRefrigo WMF2 R452A 0900, 1400, 1800, 2400 Zeitpunkt der Herstellung gültigen Normen und Vorschriften gebaut und geprüft. Die Geräte sind konzipiert für die Kühlung von Räumen, in den Waren bei -25°C bis -1°C gelagert werden.
- Seite 4 Kältesatz nicht in feuergefährdeten Betriebsstätten Auspacken und Handhabung aufstellen! - Vor und beim Auspacken des Kältesatzes muss Das sind gem. DIN VDE 0100-482 (VDE 0100 Teil 482): eine Sichtkontrolle durchgeführt werden, um 1997-08 eventuelle Schäden, die durch den Transport Räume oder Orte oder Stellen in Räumen oder im Freien, entstanden sein könnten, festzustellen.
- Seite 5 Reinigung und Wartung des Kältesatzs Achtung! Bei Reinigungs- und Wartungsarbeiten Netzstecker aus der Steckdose ziehen und gegen Wiedereinstecken sichern. Der Kältesatz sollte periodisch nach der Inbetrieb- nahme kontrolliert und ggf. gereinigt werden. Je nach Verschmutzungsgrad muss dann der zeitliche Abstand bis zur nächsten Kontrolle bzw.
- Seite 6 Einbau des Huckepack-Kältesatzes in eine Viessmann Kühlzelle Vor den Ansaug- und Ausblasöffnungen des Kältesatzes muss genügend freier Raum vorhanden sein, um eine gute Luftführung zu gewährleisten: Zum Einbau in die Kühlzelle kann ein Wandelement mit den entsprechenden Durchbrüchen und Bohrungen von uns geliefert werden.
- Seite 7 Kältesatz in die Zellenwand einhängen und von außen gegendrücken. Die Feststellwinkel innen gegen die Zellenwand schieben und mit einer bzw. zwei Schrauben festschrauben. Beiliegende Blindnietmutter (P) in die Bohrungen (d = 8 mm) einsetzen. Allgemeiner Hinweis (Haftung): Die Angaben dieser Technischen Unterlage dienen der Beschreibung. Zusagen in Bezug auf Vorhandensein bestimmter Eigenschaften oder einen bestimmten Zweck bedürfen stets besonderer schriftlicher Vereinbarung.
- Seite 8 Beiliegenden Befestigungswinkel (M) mit dem Gehäuse des Kältesatzes und der Zellenwand verschrauben (Schrauben M4 x 15 (H) zur Verschraubung mit den Blindnietmuttern (P) in der Zellenwand und Sechskantmuttern (L) mit Scheiben (K) zur Befestigung am Gehäuse). Verschlussschrauben der Frontabdeckung (4 Stück) lösen. Darauf achten, dass die Fächerscheiben nicht verloren gehen.
- Seite 9 Tauwasserablaufheizung (A) bei Geräten mit elektrischer Abtauung in den Tauwasserablaufschlauch (B) einführen, Tauwasserablaufschlauch (B) hierbei zur leichteren Einführung weitgehend gerade ziehen. Siphon (C) nur bei Tiefkühlkältesatzen. Tauwasserablaufschlauch (B) von innen durch die Bohrung (G, d = 31 mm) in der Zellenwand (F) führen. Falls es erforderlich ist, kann ein Gleitmittel verendet werden.
- Seite 10 Anschluss einer Fernbedienung (SD-Regelung) Falls der Kältesatz mit Fernbedienung bestellt wurde, Fernbedienung an der vorgesehenen Stelle montieren und den Adapter über die 10-polige Flachbandleitung an der Rückseite der Regelung anstecken. Adapter mit beiliegendem Kabelbinder an der Rückwand des Regelungsgehäuses befestigen. (Bei Busbetrieb s. Handbuch Busbetrieb) Allgemeiner Hinweis (Haftung): Die Angaben dieser Technischen Unterlage dienen der Beschreibung.
- Seite 11 Für eine optimale Ableitung des anfallenden Tauwassers empfehlen wir die Verwendung des als Option erhältlichen Beipacks für Tauwasserableitung. Der Beipack kann für alle Viessmann Kältesätze dieser Serie verwendet werden. Elektrische Stromversorgung Kühlraum Am Kältesatz befindet sich an der Ansaugseite des Verdampfers eine 4-polige Steckdose zur elektrischen Stromversorgung von im Kühlraum angebrachten...
- Seite 12 Anschluss des Störmeldekontaktes Die elektronische Regelung SD verfügt über einen potentialfreien Störmeldekontakt zum Anschluss einer bauseitigen Störmeldeeinrichtung (max. 10A, 230VAC). Im Störungsfalle sind die Kontakte C und NC geschlossen. Der Anschluss befindet sich auf der Platine (Steckverbinder A3 orange). Netzanschluss und Inbetriebnahme C NC NO Achtung ! Elektrische Stromversorgung erst bei Inbetriebnahme...
- Seite 13 6.3.1 CEE-Netzstecker (Nur Kältesätze TectoRefrigo WMF2 R452A 1800, 2400) Verschlussschrauben der Frontabdeckung (4 Stück) lösen. Darauf achten, dass die Fächerscheiben nicht verloren gehen. Frontabdeckung leicht nach oben schieben und nach vorne abziehen. Seitlich innenliegende Befestigungsschraube des rechten Seitenteils lösen, Seitenteil (Y) nach oben schieben und abnehmen.
- Seite 14 7. Bedienung der Regelung SD Normalbetrieb Im Display wird die aktuelle Kühlraumtemperatur angezeigt. Wird eine der Tasten [ ] bzw. [ ] betätigt, erscheint die aktuelle Solltemperatur. Hierbei leuchtet in der Anzeige der rechte Dezimalpunkt. Erfolgt innerhalb von 10 Sek. kein neuer Tastendruck, wird die Raumtemperatur wieder angezeigt.
- Seite 15 Parametereingabe 7.2.1 Eingabe der Solltemperatur Werden während des Betriebs beide Tasten [ ] und [ ] Nach der Eingabe des Passwortes Parameter P02 gleichzeitig betätigt, gelangt man in die Funktion anwählen (Anzeige im Display SL.t.), Enter-Taste drücken, Parameter. die aktuelle Solltemperatur in °C wird angezeigt. Sie kann über die [ ] bzw.
- Seite 16 Eingabe der Abtaudauer: 7.2.5 Passwort und Tastatursperre Nach der Eingabe des Passwortes Parameter P04 Wird im Parameter P07 der Wert 0 eingegeben, so sind anwählen (Anzeige im Display Ab.d.), Enter-Taste die Tasten [ ] und [ ] und die Start-Stop-Taste drücken, die aktuelle Abtaudauer in Minuten wird gesperrt.
- Seite 17 7.2.6 Zugriffsebene für den Anlagenbetreiber In die Parameterebene P02..P23 gelangt man, wenn im Parameter P01 das Passwort 5 bzw. das Passwort für die Betriebsartenparameter angewählt wurde. Hat der Parameter P07 den Wert 2, ist diese Parameterebene ohne Passwort zugänglich. Kursiv dargestellte Parameter können nicht verändert werden. Anzeige des angewählten Parameters im Display während der Parametereingabe Funktion Parameter...
- Seite 18 Fehlermeldung Anzeige Bedeutung Display Fühlerkurzschluss Raumfühler Fühlerbruch Raumfühler Pressostatstörung Kühlraumtemperatur zu hoch Kühlraumtür offen Kühlraumtemperatur zu niedrig Verdampfersensor defekt Verflüssigersensor defekt Notlaufschalter EIN Störung EEPROM Außerbetriebnahme des Kältesatzes Bei längerem Stillstand oder Wartungs- und Reinigungsarbeiten ist der Kältesatz durch Ziehen des Netzsteckers außer Betrieb zu nehmen.
- Seite 19 7.5 Betriebsartenparameter 7.5.1 Parameterliste Achtung ! Die folgenden Parameter beeinflussen entscheidend den Betrieb des Kältesatzes. Sie dürfen nur von Fachpersonal verändert werden. Es ist daher empfehlenswert das Passwort für die Betriebsartenparameter unkenntlich zu machen. Werden Parameter geändert, sollten sie in der Spalte „Geänderte Werte“ eingetragen werden. Betriebsartenparameter (Freigabe, wenn Passwort P01 = 22) Folgende Parameter sind als Betriebsartenparameter für Normal- bzw.
- Seite 20 Geänderte Parameter Beschreibung Einheit Bereich Werte Kältesatztyp Normalkühler = 1 1, 2 Tiefkühler = 2 Rücksetzen auf Werkseinstellung (P = 78) Laufzeit Verdichter letzter Zyklus [Stunden] Std. Laufzeit Verdichter vorletzter Zyklus [Minuten] Min. Laufzeit Verdichter vorletzter Zyklus [Stunden] Std. Laufzeit Verdichter vorletzter Zyklus [Minuten] Min.
- Seite 21 Geänderte Parameter Beschreibung Einheit Bereich Werte Raumfühler Eichung -20...+20 Verdampferfühler Eichung -20...+20 Verflüssigerfühler Eichung -20...+20 Raumfühler -50°-Justierung Raumfühler Steilheit Verdampferfühler -50°-Justierung Verdampferfühler Steilheit Verflüssigerfühler -50°-Justierung Verflüssigerfühler Steilheit Einschaltverzögerung nach Türkontaktschalter geschlossen Min. [0...20] Netzfrequenz 50, 60 Auswertung Signal Türkontakt vom Bus 0 = Sobald ein Türkontakt eines Kältesatzes am Bussystem geöffnet ist, schaltet der Kältesatz aus.
- Seite 22 7.5.2 Beschreibung der Betriebsarten und der entsprechenden Parameter Abtauung: Abtauung wird zu festgelegten Zeitpunkten eingeleitet: Während des Abtauvorgangs erscheint im Display Abt. bzw. dEF. Bzw. dEg. P30 = x2 Die Abtauung erfolgt über die Elektroheizung. Nach Die Abtauung wird eingeleitet, wenn die interne Uhr Beendigung der Abtauung schaltet der Verdichter nach eine der unter den Parametern P12 - P23 eingegebene der in P40 eingegebenen Abtropfzeit ein.
- Seite 23 Zusätzliche Abtauung wird eingeleitet, wenn Die Verflüssigungstemperatur kann im P09 angezeigt Kühlraumtür länger als 4 Min. geöffnet ist: werden. Ist die Drehzahlregelung nicht aktiv, bzw. ist kein Temperatursensor am Verflüssiger angeschlossen, P30 = 1y wird im P09 „OFF“ angezeigt. Die Abtauung wird zusätzlich zur im Wert y Sollte die Drehzahlregelung ausfallen, würde bei eingegebenen Betriebsart eingeschaltet, wenn die stehendem Ventilator der Hochdruckpressostat...
- Seite 24 DCF-Signal (Funkuhr): Über den Parameter P28 kann bei angeschlossener DCF-Antenne das DCF-Signal beobachtet werden. Das Display zeigt die laufenden Sekunden an, der Dezimalpunkt der 100-er Stelle blinkt mit dem anstehenden Signal. Wenn die Uhrzeit 2 mal nacheinander korrekt erkannt wurde, erscheint im Display kurzzeitig „dCF“ und die Uhrzeit wird übernommen.
- Seite 25 8. Zeichnungen Schema des Kältekreislaufes Verdichter Druckleitung Schrader-Prüf-Anschlüsse Luftgekühlter Verflüssiger Hochdruckschalter Wärmetauscher Sammler-Trockner Thermisches Expansionsventil Verdampfer 10 Saugleitung 11 Kühlraum Allgemeiner Hinweis (Haftung): Die Angaben dieser Technischen Unterlage dienen der Beschreibung. Zusagen in Bezug auf Vorhandensein bestimmter Eigenschaften oder einen bestimmten Zweck bedürfen stets besonderer schriftlicher Vereinbarung. 8 - 8.1 Blatt-Nr.
- Seite 26 8.2 Elektroschaltplan für TectoRefrigo WMC2 0500, 0900, 1300, 2000, 2800 TectoRefrigo WMF2 R452A 0900, 1400 Allgemeiner Hinweis (Haftung): Die Angaben dieser Technischen Unterlage dienen der Beschreibung. Zusagen in Bezug auf Vorhandensein bestimmter Eigenschaften oder einen bestimmten Zweck bedürfen stets besonderer schriftlicher Vereinbarung.
- Seite 27 8.3 Elektroschaltplan für TectoRefrigo WMF2 R452A 1800, 2400 Allgemeiner Hinweis (Haftung): Die Angaben dieser Technischen Unterlage dienen der Beschreibung. Zusagen in Bezug auf Vorhandensein bestimmter Eigenschaften oder einen bestimmten Zweck bedürfen stets besonderer schriftlicher Vereinbarung. Blatt-Nr. 27-D Technische Änderungen vorbehalten!
- Seite 28 Störungen (SD-Regelung) Der Notlaufbetrieb muss überwacht werden, da die Kühlraumtemperatur nicht geregelt wird und die Bei Störungen erscheint im Display ein Fehlercode. automatische Abtauung nicht in Betrieb ist. Die Kühlraumtemperatur muss manuell durch zeitweiliges Ist der Kältesatz nicht im Kühlbetrieb und nicht im Unterbrechen der Stromversorgung für den Kältesatz Abtaubetrieb, fällt das Störmelderelais ab.
- Seite 29 9.3 Behebung von Störungen bei Kältesätze mit SD-Regelung Störung Ursache Behebung Kältesatz läuft nicht Netzstecker nicht eingesteckt; Netzstecker und Netzsicherung kontrollieren; wenn kein Stromversorgung unterbrochen Defekt feststellbar, Fachfirma verständigen. Regelung defekt Notlaufschalter betätigen s. 10.2 Notbetrieb Wenn der Kältesatz bei betätigtem Notlaufschalter nicht läuft, ist die Schmelzsicherung auf der Regelungsplatine defekt.
- Seite 30 Störung Ursache Behebung Durch Drücken einer der [ ] bzw. [ ] -Tasten wird die Kühlraumtemperatur wieder angezeigt. Die Fehler- meldung erscheint, wenn die Verdampfertemperatur Fehlermeldung F07 Kälteleistung zu gering nach dem Einschalten des Verdichters nach der in P35 eingestellten Zeit die Temperatur, die in P41 eingestellt ist, nicht erreicht hatte.
- Seite 31 10. Günstige Lagerdaten (Unverbindliche Richtwerte) 10.1 Kühllagerung 10.2 Tiefkühllagerung Temperatur Relative Temperatur Relative Kühlgut Kühlgut in °C Luftfeuchte in % in °C Luftfeuchte in % Fleischwaren Fleischwaren Fleisch, frisch -1/+1 85-90 Gefrierfleisch -15 / -18 85 - 90 gekochte Wurst +1/+3 80-85 Innereien, gefroren...
