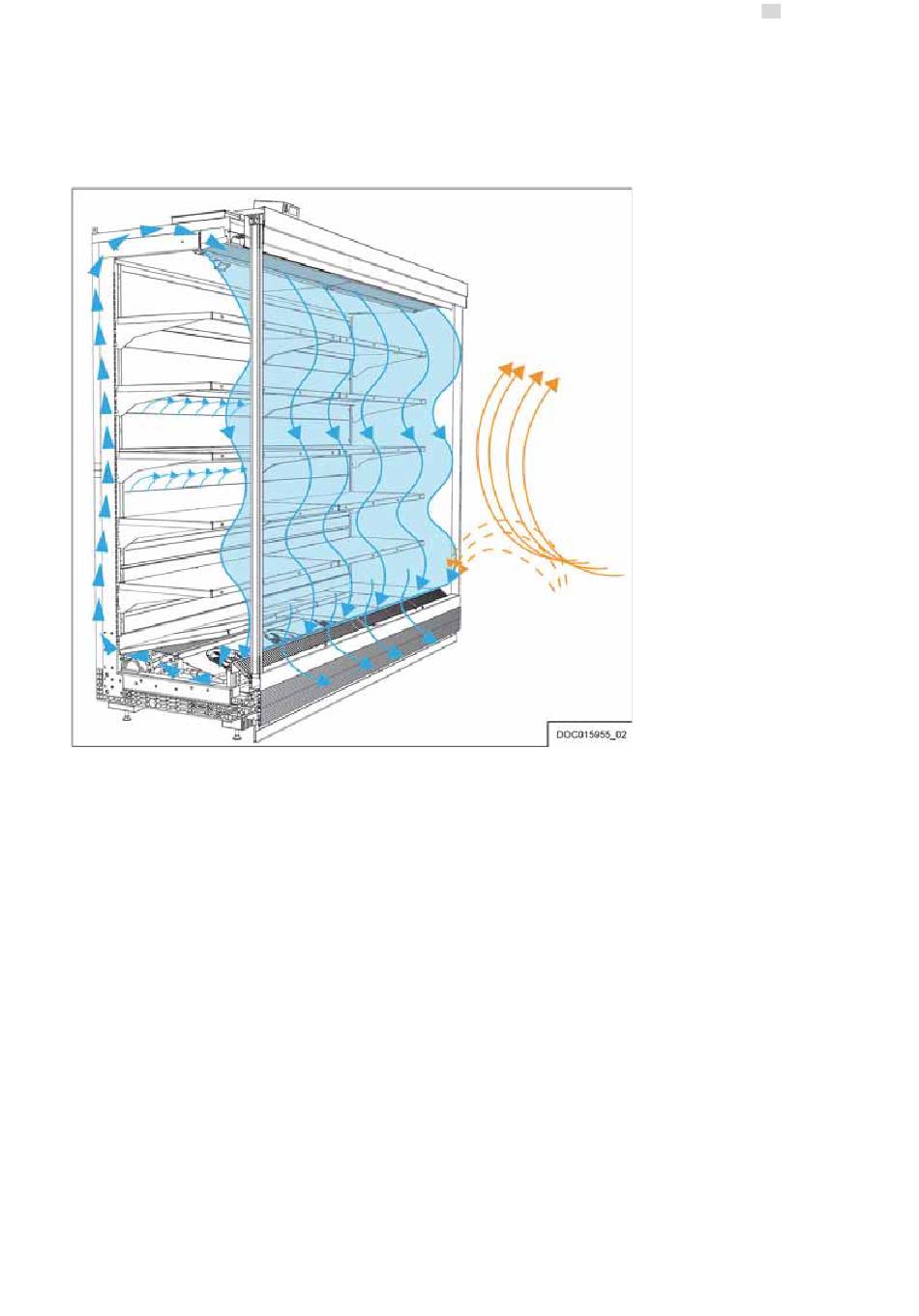

2.2. Betjeningsprinsipper og luftgardin

Eksternt monterte kjøledisker
husholdningskjøleskap. Hovedforskjellen er at maskineriet som utfører kompresjon og mating av kaldt
kjølemiddel til diskene er plassert et annet sted enn i selve disken. I tillegg holdes luften inni disken i
bevegelse for å skape en luftgarding som bidrar til å redusere varmetapet.
1. Kaldt kjølemiddel føres inn i diskens kjøleelement.
2. Kjøleviftene trekker inn luft og fører den over kjøleribbene.
3. Kjølemiddelet som flyter i fordamperspiralene absorberer varmeenergi fra luften og kjøler den ned.
4. Den kalde luften føres deretter inn i diskens luftkanal bak bakplatene. Noe av luften går gjennom
hullene i bakplatene og holder temperaturen i disken innenfor angitt temperaturområde, mens resten
av luften brukes til å skape en luftgardin foran hyllene.
5. Øverst på disken føres luft gjennom de perforerte platene. De perforerte platene fører luften nedover
og skaper en luftgardin foran hyllene. Luftgardinen bidrar til å redusere varmetapet ved å hindre at
varm luft blandes med kald luft i disken. Effekten er størst i åpne disker, men hjelper også i lukkede
disker.
6. Noe av den kalde luften og noe varm luft fra omgivelsene trekkes tilbake gjennom innsugingsristen.
Luften føres over kjøleribbene igjen, slik at en jevn gardin av kald luft strømmer ut av fronten på
diskhyllene.

2.3. Elektrisk koblingsboks

Den elektriske koblingsboksen er plassert på venstre side av disktaket. Avhengig av valgt alternativ under
produktbestilling, kan kontrollenheten være plassert inni boksen. Det elektrisk koblingsskjemaet finnes også
inni boksen.

2.4. Kontrollenhet

TectoDeck MD5 er utstyrt med en kontrollenhet som automatiserer driften av disken. Avhengig av valgt
alternativ under produktbestilling, er kontrollenheten enten plassert på disktakets venstre side eller inni den
elektrisk koblingsboksen.
5
for utstilling bruker
EN DE FR PL RU NL FI SV NO DA EE LV
omtrent samme prinsipp som vanlige
