1-6.

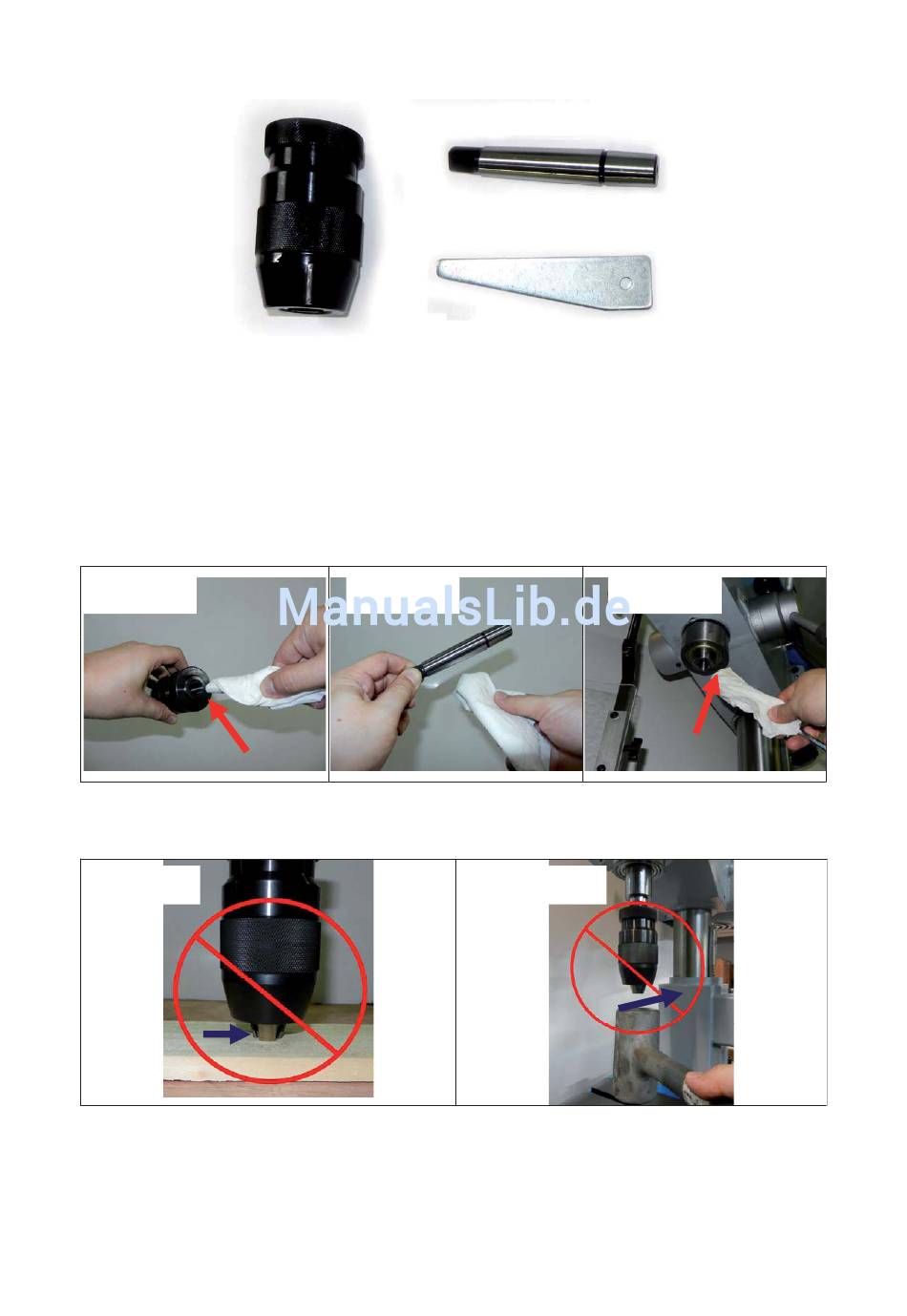

Zusammensetzen des Bohrfutters und Futtermontage an der Spindel:
1.
Bohrfutter, Dorn und Spindelaufnahmen sorgfältig mit Spiritus säubern und vor dem
Zusammensetzen alle Teile trocknen lassen. Die auf dem Spiritusbehälter angegebenen
Sicherheitshinweise befolgen. Bei unzureichender Reinigung der Passflächen kann die
Kegelpassung sich während des Betriebs lockern, was zu einer Trennung der Verbindung führt
und eine Gefährdung für den Bediener bedeutet; siehe Abbildungen 05, 06 und 07.
Abbildung 05
2.
Mit dem Futterschlüssel die Backen des Bohrfutters so einstellen, dass sie im Bohrfutterkörper
verschwinden; siehe Abbildungen 08 und 09.
Abbildung 08
3.
Das Bohrfutter mit der Stirnseite auf einer Werkbank absetzen. Der Dorn weist einen kurzen und
einen langen Kegel auf. Den Dorn mit dem kurzen Kegel in die rückseitige Aufnahme des
Bohrfutters einsetzen und mit einem Gummi- oder Holzhammer einschlagen; siehe Abbildung 10.
Sollte keine sichere Verbindung zwischen Dorn und Bohrfutter erzielt werden, die Schritte 1 und 2
wiederholen.
Bohrfutter
Abbildung 04
Abbildung 06
Abbildung 07
Abbildung 09
25
Dorn
Bohrfutter-Treibkeil
