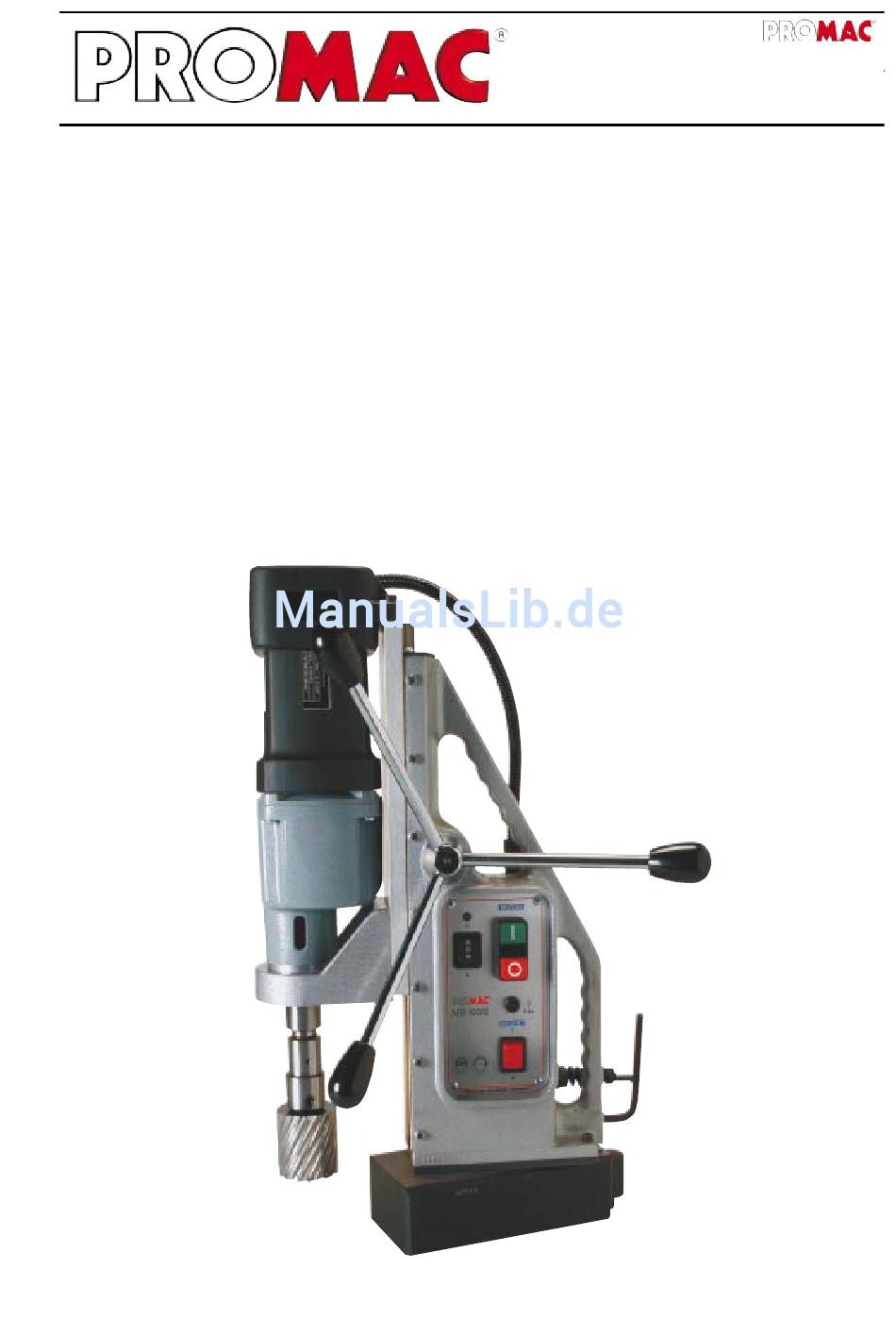

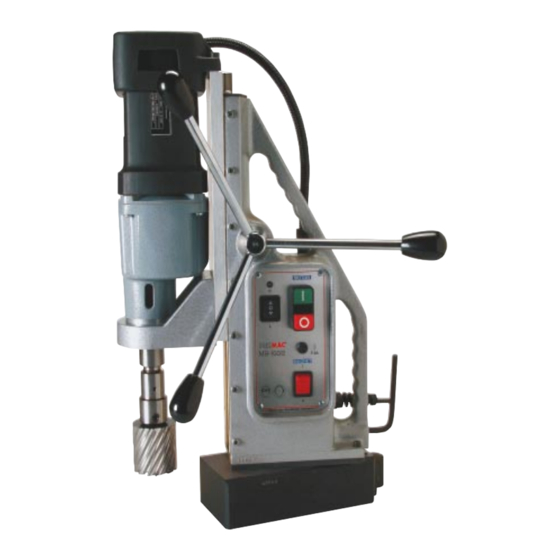

MB 32 - MB 100/2 BD222D / 2003.11 MB 32 Magnetbohrmaschinen MB 40/2 MB 50/2 MB 100/2 Bedienungsanleitung Inhaltsverzeichnis Allgemeine Sicherheitsvorschriften Seite 2 - 3 Technische Daten Seite 4 Sicherheit, Anleitung Seite 5 - 6 Lösungen möglicher Probleme Seite 7 - 8 Funktionserklärung... -
Seite 2: Allgemeine Sicherheitsvorschriften
Allgemeine Sicherheitsvorschriften MB 32 - MB 100/2 Hinweis: Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich mögliche Unfallgefahren. - Seite 3 Allgemeine Sicherheitsvorschriften MB 32 - MB 100/2 Auf Standsicherheit achten. Fussstellung und körperliche Balance immer so halten, dass der sichere Stand gewährleistet ist. Maschine immer in einwandfreiem Zustand halten. Hierzu die Schneidflächen scharf und sauber für die optimale Leistung halten. Die Betriebsanweisung für die Reinigung, das Schmieren und den Wechsel von Anbaugeräten beachten.
-
Seite 4: Technische Daten
Technische Daten MB 32 - MB 100/2 Technische Daten MB 32 MB 40/2 MB50/2 MB100/2 Kernbohrleistung, mm ........32 ....... 40 ....50 ..... 100 Max. Tiefe, mm ..........30 ....... 30 ....55 ...... 55 Kernbohraufnahme, mm ......Weldon 19 ..Weldon 19 ..Weldon 19 ..Weldon 19 Kernbohrhalteraufnahme ...... -
Seite 5: Sicherheit, Anleitung
Auswerferstift mit dem schmalen Teil in den Kernbohrer. Anschließend stellen Sie den Kernbohrer in die Aufnahme, damit die zwei Sechskantschrauben genau an den zwei flachen Seiten des Bohrers befestigt werden können. Ziehen Sie die Sechskantschrauben gleichmäßig an. Spritzen Sie jetzt das PROMAC-Qualitätsöl in eine der dazu bestimmten Löcher der Bohrwelle. - Seite 6 Wenn Sie zuviel Kraft verwenden, wird der Bohrer eher stumpf und die Maschine wird überlastet. Für jede Bearbeitung füllen Sie die Bohrspindel mit PROMAC-Öl. Sie spritzen das Öl in die dazu bestimmten Löcher der Bohrspindel. Auf diese Weise bekommen Sie die optimale Schmierung von Innen heraus! Während des Bohrvorgangs können Sie dies erhöhen, indem Sie den Bohrer regelmäßig von Außen...
-
Seite 7: Lösungen Möglicher Probleme
Lösungen möglicher Probleme MB 32 - MB 100/2 LÖSUNG PROBLEM MÖGLICHE URSACHE Das Material ist zu dünn, der Magnet Stellen Sie ein zusätzliches Metall- Der Magnet hält nicht fest kann seine Kraft nicht loswerden. stück unter das zu bear-beitende Material zur Position des Magnets oder befestigen Sie die Maschine mit einer Klemme. - Seite 8 Lösungen möglicher Probleme MB 32 - MB 100/2 Uebermässiger Bruch des Kern- Der Kernbohrer ist nicht gut geschliffen. Sorgen Sie dafür, dass der Boh- bohrers rer von einem Händler oder einem anderen anerkannten Schleiferei geschliffen wird. Die Justierung der Maschine ist nicht Stellen Sie die Maschine gut fest.
-
Seite 9: Funktionserklärung
Funktionserklärung MB 32 - MB 100/2 Abbilung 1 Abbildung 2 Abbildung 1: Vorderansicht der Bedienfläche Schalter des Motors EIN Schalter des Motors AUS Sicherungsdose EIN ( I ) und AUS ( O ) (Kipp)schalter de Magnets Drehrichtung des Motors nach links- nach rechts (Nur Modell MB 100/2) - Seite 10 Funktionserklärung MB 32 - MB 100/2 Abbildung 3 Abbildung 4 Abbildung 3 : 1 : Die Löcher (4 x Rundherum) in die Sie das Öl spritzen 2: Ölspritze 3: Anziehschrauben für den Kernbohrer Abbildung 4 : 1: Auswerferstift 2: Zentrierloch im Kernbohrer Stecken Sie den Auswerferstift zuerst in das Zentrierloch des Kernbohrers, und dann den Kernbohrer mit dem Paßstift in die Bohrspindel.
-
Seite 11: Ersatzteilzeichnungen
MB 32 - Motor / Moteur MB 32 - MB 100/2 PM 320532 Sicherungsring / Circlips PM 400002 Schraube Abdeckhaube / PM 400011 Lager / Roulement Vis du couvercle PM 320534 Sicherungsring / Circlips PM 320521 Abdeckhaube / Couvercle PM 320535... - Seite 12 MB 32 / MB 40/2 Magnetstand MB 32 - MB 100/2...
- Seite 13 MB 32 / MB 40/2 Magnetstand MB 32 - MB 100/2 PM 400101 Gehäuse / Carcasse 1a PM 400101A Innensechskantschraube / Vis de socle 1b PM 400101B Scheibe / Rondelle 1c PM 400101C Messinglager / Rondelle en laiton 1d PM 400101D Stellschraube Vis...
- Seite 14 MB 40/2 - Motor MB 32 - MB 100/2 2 PM 400002 Schraube für Endkappe / 26 PM 400026 Nadellager / Vis du couvercle moteur Roulement à aiguilles 3 PM 400003 Lager / Roulement 27 PM 400027 Getriebewelle / Arbre de PM 400005 Schraube / Vis boîte à...
- Seite 15 MB 50/2 - Motor MB 32 - MB 100/2 PM 500035 Getriebeschaltung / PM 500019 Endhaube / Couvercle Interr. changement vitesses PM 500020 Schraube für Endhaube / PM 500036 Kupplungswelle / Vis du couvercle Arbre d’embrayage PM 500021 Armatur / Induit 220V...
- Seite 16 MB 50/2 - Magnetstand MB 32 - MB 100/2 PM 400101 Gehäuse / Carcasse 7a PM 400107A Schraube / Vis 1a PM 400101A Innensechskantschraube / PM 400108 Welle / Axe Vis de socle 8a PM 400108A Endbuchse / 1b PM 400101B...
- Seite 17 MB 100/2 - Motor MB 32 - MB 100/2...
- Seite 18 MB 100/2 - Motor MB 32 - MB 100/2 1 PM 100001 Schraube für Endkappe / Vis Arbre d'embrayage 2 PM 100002 Schraube / Vis 48 PM 100048 Getriebeschalter vollständig / 3 PM 100003 Anker / Rotor 220/240V Commande de la boîte de vitesse...
- Seite 19 MB 100/2 - Socle magnétique MB 32 - MB 100/2...
- Seite 20 MB 100/2 - Magnetstand MB 32 - MB 100/2 708 PM 400113B Sicherungsdose / 001 PM 100901 Motor kompl. / Moteur cpl. 230V Support de fusible 101 PM 100101 Gehäuse / Bâti PM 400113C Sicherung / Fusible 102 PM 100102...
-
Seite 21: Kernbohrer
Kernbohrer M 42 8% Cobalt MB 32 - MB 100/2 Hohlfräser zu Magnetbohrmaschine mit Weldonschaft 19mm Kurze Ausführung / Schnittiefe 25 mm Lange Ausführung / Schnittiefe 50mm Durchmesser ....Tool-Nr. Durchmesser ... Tool-Nr. 12 ........9512 13 ........ 9513-50 13 ........9513 14 ........ -
Seite 22: Garantieschein
Garantieschein MB 32 - MB 100/2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 1 2 3 4 5 6 7 8 9 0 1 2 3 4...
