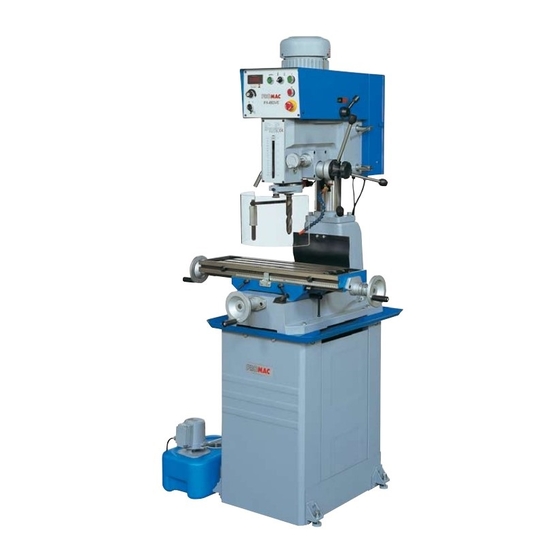

Promac FX-883VE Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
www.promac.ch / www.promac.fr

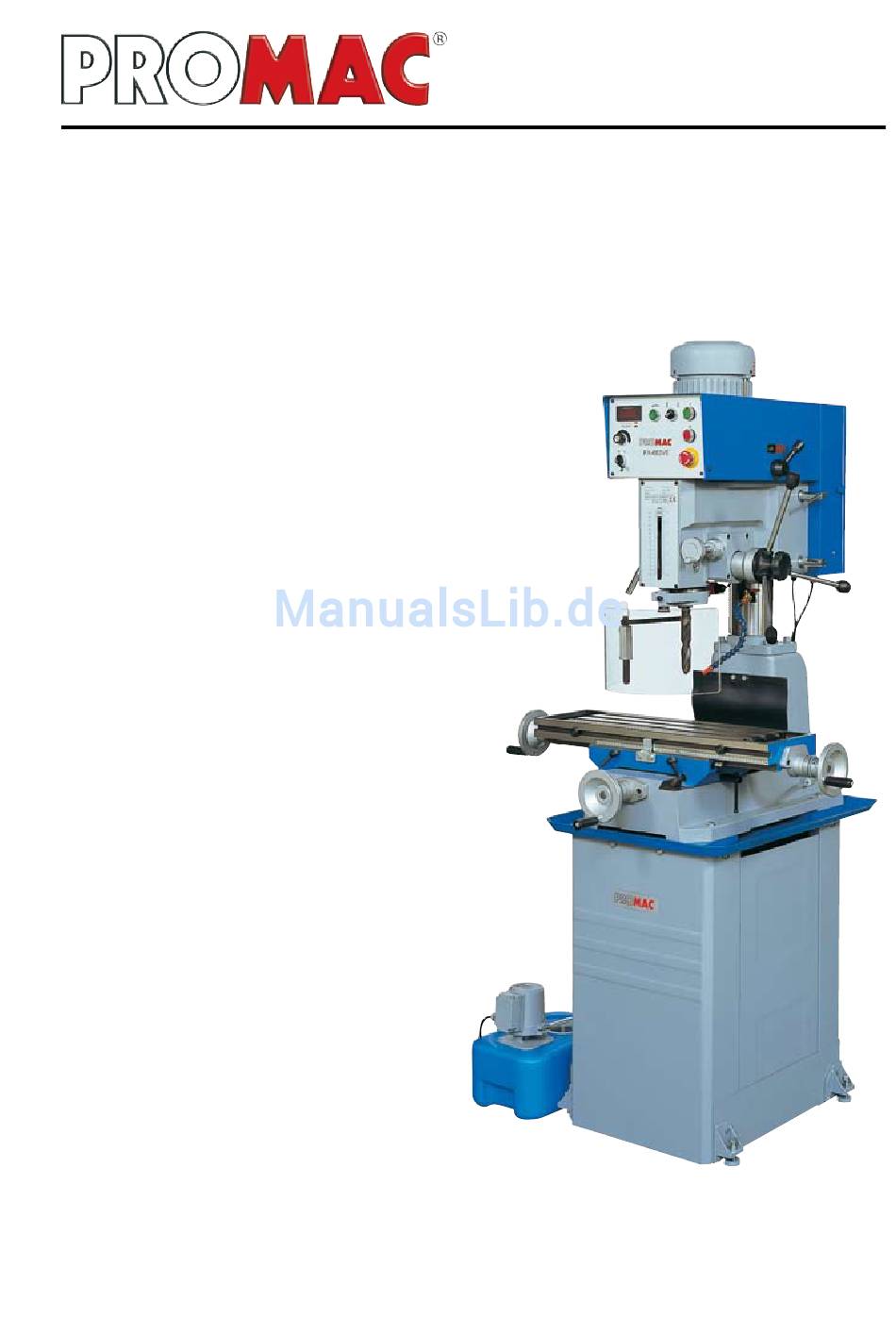

Bohr-Fräsmaschine
Perceuse-fraiseuse
Bedienungsanleitung
Inhaltsverzeichnis
2
3 - 4
5
Technische Daten, Maschinenbeschrieb
6
6
7
8
9
10
Wartungsarbeiten
11-12
Fehlerbehebung
23-24 Elektrische Anlage
25
Garantieschein
Mode d'emploi
Index
2
Déclaration CE de conformité
13-14
15
Données techniques, Présentation générale
16
16
17
18
19
20
21-22
23-24
Installation électrique
25
FX-883VE
BD275 / 2009.04
Inhaltsverzeichnis
Verwandte Anleitungen für Promac FX-883VE
Inhaltszusammenfassung für Promac FX-883VE
-
Seite 1: Inhaltsverzeichnis
BD275 / 2009.04 www.promac.ch / www.promac.fr Bohr-Fräsmaschine FX-883VE Perceuse-fraiseuse Bedienungsanleitung Inhaltsverzeichnis CE-Konformitäts-Zertifikat 3 - 4 Sicherheitsvorschriften Technische Daten, Maschinenbeschrieb Bedienungselemente Schaltereinheit Geschwindigkeitswahl Aufstellung der Maschine Inbetriebnahme Wartungsarbeiten 11-12 Fehlerbehebung 23-24 Elektrische Anlage Garantieschein Mode d'emploi Index Déclaration CE de conformité 13-14 Consignes générales de sécurité... -
Seite 2: Ce-Konformitäts-Zertifikat
- Niedervolt Direktiven 73/23/EEC EN 55014: 1993; EN 60555-2: 1987; EN 60555-3: A1:1991; EN 55104: 1995 TOOLTEK LTD. erklärt hiermit, dass die folgende Maschine: FX-883VE sofern diese gemäss der beigelegten Bedienungsanleitung gebraucht und gewartet wird, den Vorschrif- ten betreffend Sicherheit und Gesundheit von Personen, gemäss den oben aufgeführten Richtlinien der EG entspricht. -
Seite 3: Sicherheitsvorschriften
Allgemeine Sicherheitsvorschriften FX-883VE Hinweis: Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern we- sentlich mögliche Unfallgefahren. Werden die normalen Vorsichtsmassnahmen missachtet, sind Unfallgefahren für den Bedienenden unausweichlich. Die Maschine wurde nur für die gegebenen Verwendungsarten angelegt. Wir legen Ihnen dringend nahe, die Maschine weder abgeändert noch in einer Art und Weise zu betreiben, für die sie nicht ausgelegt wurde. -
Seite 4: Transport Der Maschine
Allgemeine Sicherheitsvorschriften FX-883VE 15. Maschine immer in einwandfreiem Zustand halten. Hierzu die Schneidflächen scharf und sauber für die optimale Leistung halten. Die Betriebsanweisung für die Reinigung, das Schmieren und den Wechsel von Anbaugeräten beachten. 16. Maschine immer vom Netz trennen, bevor Wartungsarbeiten oder der Wechsel von Maschinenteilen, wie Sägeblatt, Schneidwerkzeuge etc. erfolgen. 17. Nur das empfohlene Zubehör verwenden. Dazu die Anweisungen in der Bedienungsanleitung beachten. Die Verwendung von ungeeignetem Zubehör birgt Unfallgefahren in sich. 18. Vemeiden Sie ein unbeabsichtigtes Inbetriebsetzen. Immer vor dem Herstellen des Netzanschlusses prüfen, ob der Betriebsschalter in der Stellung "0" (Aus) steht. 19. Niemals auf der Maschine stehen. Schwere Verletzungen sind möglich, falls die Maschine kippt oder in Berührung mit dem Schneidwerkzeug kommt. 20. Schadhafte Maschinenteile prüfen. Beschädigte Schutzvorrichtungen oder andere Teile sollten vor dem weiteren Betrieb einwandfrei repariert oder ausgetauscht werden. -
Seite 5: Technische Daten
Technische Daten FX-883VE Modell ..........FX-883VE Bohrleistung Stahl mm ..........32 Motor Volt ..............400 Motor Kw ..............1.1 Drehzahlen Upm ..2x stufenlos 65-540 / 245-2000 Bohrhub mm .............. 130 Spindelkonus MK ............3 Spindeldurchmesser mm ..........75 Säulendurchmesser mm ........... 115 Tischgrösse mm .......... -
Seite 6: Bedienungselemente
Hauptbedienungselemente FX-883VE Umschalter Starttaste Bohren / Gewindeschneiden Umkehrtaste Stoptaste Geschwindigkeitsregler Umschalthebel Pumpenschalter Not-/Ausschalter Tiefenanschlag Spindelvorschubgriffe Späneschutz Arbeitstisch Drehkurbel Klemmschraube Kühlmittelzufuhr Kühlmittelpumpe Schaltereinheit Drehzahlanzeige Umkehrtaste Umschalter Bohren / Gewindeschneiden Starttaste Stoptaste Pumpenschalter Not-/Ausschalter... -
Seite 7: Geschwindigkeitswahl
Geschwindigkeitswahl FX-883VE Geschwindigkeitswahl " Schnell (Hase) - Langsam (Schildkröte)" Drehzahlauswahl stufenloser Regler Umschalthebel "Schnell - Langsam"... -
Seite 8: Aufstellung Der Maschine
Nach der Reinigung sind alle blanken Teile mit einem Oelfilm des Gleitbahnöl PROMAC 100385 zu überzie- hen. Kühlschmiermittel Das Modell FX-883VE ist mit einem Kühlmittelsystem ausgerüstet. Wir empfehlen Ihnen das biologische Kühlschmiermittel PROMAC Art. 9197, Gebinde à 5kg. Die Mindest- verdünnung des Oels im Wasser beträgt 5 - 10%. Vorbereitungen zum Betrieb Alle Teile der Maschine vor der Inbetriebsetzung auf einwandfreien Zustand und Funktion prüfen. Wenn die der Maschine entsprechenden Sicherheitsvorkehrungen und die maschinengerechte Bedienung eingehalten werden, ist die Präzision der Maschine über lange Zeit gewährleistet. -
Seite 9: Inbetriebnahme
Inbetriebnahme FX-883VE a) Spindel und Säule mit dem Gleitbahnöl PROMAC 100385 oder ähnlichem schmieren. b) Prüfen, ob die Fläche des Aufspanntisches frei von Staub, Spänen oder Oelresten ist. c) Prüfen, ob das Bearbeitungswerkzeug scharf und einwandfrei eingespannt ist und das Werkstück sicher aufgespannt ist. d) Sicherstellen, dass die Arbeitsspindeldrehzahl nicht zu hoch eingestellt ist und die Schnittgeschwindig- keit d er durchzuführenden Arbeit entspricht. e) Sicherstellen, dass alles vor Aufnahme der Arbeit vorbereitet ist. NACH DEM BETRIEB a) Maschine abschalten und vom Netz trennen. b) Werkzeug ausspannen. c) Maschine reinigen, blanke Teile, Führungen und Spindeln mit dem Gleitbahnöl PROMAC 100385 einö- len. -
Seite 10: Ausserordentliche Wartung
Wartung FX-883VE Nachstehend sind die wichtigsten Wartungseingriffe angeführt, die in tägliche, wöchentliche, monatliche und halbjährliche Eingriffe unterteilt werden können. Die Nichteinhaltung der vorgesehenen Arbeiten bedingt einen vorzeitigen Verschleiss und geringere Leistung der Maschine. Tägliche Wartung - Allgemeine Reinigung der Maschine von angefallenen Spänen. - Wiederherstellen des Kühl- und Schmiermittelstandes (Falls Kühlmittelpumpe montiert ist). - Reinigung des Spindelkonus. - Kontrolle des Werkzeugverschleisses. - Funktionieren der Schutzabdeckungen und Notfalltasten kontrollieren. Wöchentliche Wartung - Allgemeine, sorgfältige Reinigung der Maschine von angefallenen Spänen und insbesondere des Schmier- und Kühlmittelbehälters. -
Seite 11: Fehlerbehebung Elektronische Regelung
4. Darauf achten, dass die Grundplatte der Elektronik einwandfrei rein ist. 5. Niemals die Stecker des Ausgangs (U/V/W) des Motoreglers (DC) direkt mit dem Wechsel-Stromkreis (AC) verbinden. Hinweis zur Fehlersuche: Das PROMAC Modell FX 883VE ist mit einem elektronischen Diagnostikprogramm ausgerüstet, welches Hinweise auf Fehler wie: Motorüberlastung, zu hohe oder zu niedrige Spannung, etc. gibt. Entdeckt die Maschine einen Fehler, wird sie automatisch gestoppt und der Fehler wird auf der LED-Anzeige gezeigt. - Seite 12 Fehlerbehebung elektronische Regelung FX-883VE Der elektronische Motorregler hat über- Kontrollieren, ob der Motor überlastet wur- mässigen Stromdebarf entdeckt. o.L. Der elektronische Motorregler kann während 60 Sekunden mit einer Über- belastung von 150% belastet werden. o.L. I Kontrollieren, ob der Motor überlastet wur- Interner elektronischer Ueberlastschutz des Motorreglers hat angesprochen. Die Motorbelastung reduzieren. Motor wurde überlastet. o.L.2 o.c.A.
