BD220 / 04.2009 www.promac.ch / www.promac.fr BX-833V Säulenbohrmaschine BX-840V Perceuse à colonne BEDIENUNGSANLEITUNG Inhaltsverzeichnis CE-Konformitäts-Zertifikat 3 - 4 Sicherheitsvorschriften Technische Daten Maschinenbeschrieb Hauptbedienungselemente Aufstellung der Maschine Inbetriebnahme Wartungsarbeiten 10-11 Fehlerbehebung 21-22 Elektroschema, elektrische Stückliste Garantieschein MODE D'EMPLOI Sommaire Certificat de conformité CE 12-13 Consignes de sécurité... -
Seite 2: Declaration Ce De Conformite
Konformitätsdeklaration / Déclaration de conformité BX-833V / BX-840V TOOLTEK CO., LTD., 345, Sec. 1. Chung Ching Road, Ta Ya 428, Taichung Hsien, R.O.C. CE - KONFORMITÄTSERKLAERUNG Diese Maschine wurde durch TÜV Rheinland gemäss untenstehenden CE-Normen geprüft und zertifiziert: - Maschinenrichtlinien 98/37/EC , Registrier-Nr. -
Seite 3: Sicherheitsvorschriften
Allgemeine Sicherheitsvorschriften BX-833V / BX-840V Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern we- sentlich mögliche Unfallgefahren. -
Seite 4: Transport Der Maschine
Die Beleuchtung für ein sicheres Arbeiten muss 300 LUX betragen. Elektrischer Netzanschluss Die Modell BX-833V / BX-840V werden mit einem Netzkabel 400V, 50Hz geliefert. Die Anschlüsse sowie Aenderungen des Netzanschlusses sind von einem Fachmann gemäss Norm EN60204-1, Punkt 5.3 vorzuneh- men. -
Seite 5: Technische Daten
Schutzmittel im Sinne des DL.vo 277/1991 ausrüsten müssen. Maschinenbeschrieb Mit der Bohrmaschine BX-833V / BX-840V steht ein universelles Bearbeitungszentrum zur Verfügung mit dem die vielfältigsten Zerspanungsarbeiten durchgeführt werden können, wofür sonst mehrere Maschinen erforder- lich sind. Bei richtiger Bedienung und Wartung ist die sichere Funktion und die hohe Arbeitsgenauigkeit über Jahre hinaus gewährleistet. -
Seite 6: Hauptbedienungselemente

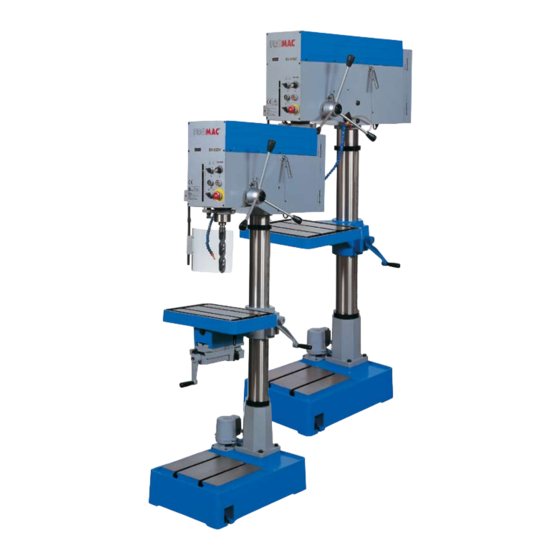

Hauptbedienungselemente BX-833V / BX-840V Drehzahlregler Digitalanzeige Riemen- Umschalter - spannhebel Bohren/Gewinde Stopdrücker Startdrücker Not-/Ausschalter Pumpenschalter Tiefenanschlag Spindelvorschubgriffe Späneschutz Kühlmittelzufuhr Arbeitstisch drehbar nur BX-833V Drehkurbel Tisch Spannstock nur BX-833V Klemmschraube Kühlmittelpumpe Fussplatte Abbildung BX-833V... -
Seite 7: Aufstellung Der Maschine
Keine Lackverdünner oder Aehnliches verwenden, da sonst die Lackierung der Maschine zerstört wird. Darauf achten, dass keine Lösungsmittel oder Fette an Gummi- und Kunststoffteile gelangen. Nach der Reinigung sind alle blanken Teile mit dem Gleitbahnöl PROMAC 100385 mit einem Oelfilm zu über- ziehen. -
Seite 8: Inbetriebnahme
Sicherstellen, dass alles vor Aufnahme der Arbeit vorbereitet ist. Nach dem Betrieb Maschine abschalten und vom Netz trennen. Werkzeug ausspannen. Maschine reinigen, blanke Teile, Führungen und Spindeln mit dem Gleitbahnöl PROMAC 100385 einölen. Maschine mit Tuch abdecken, um sie vor Staub und Schmutz zu schützen. Immer Schutzbrille tragen! Ein-/ und Verstellung des Arbeitstisches Um den Arbeitstisch zu heben oder zu senken, den Klemmhebel lösen. -
Seite 9: Monatliche Reinigung
Wartung BX-833V / BX-840V Nachstehend sind die wichtigsten Wartungseingriffe angeführt, die in tägliche, wöchentliche, monatliche und halbjährliche Eingriffe unterteilt werden können. Die Nichteinhaltung der vorgesehenen Arbeiten bedingt einen vorzeitigen Verschleiss und geringere Leistung der Maschine. Tägliche Wartung - Allgemeine Reinigung der Maschine von angefallenen Spänen. -
Seite 10: Fehlerbehebung Elektronische Regelung
Niemals die Stecker des Ausgangs (U/V/W) des Motoreglers (DC) direkt mit dem Wechsel-Strom- kreis (AC) verbinden. Hinweis zur Fehlersuche: Das PROMAC Modell BX-833V ist mit einem elektronischen Diagno- stikprogramm ausgerüstet, welches Hinweise auf Fehler wie: Motorüberlastung, zu hohe oder zu niedrige Spannung etc. gibt. -
Seite 11: Fehlerbehebung Elektronische Rege
Fehlerbehebung elektronische Rege- BX-833V / BX-840V Kontrollieren, ob der Motor überlastet wur- Motor wurde überlastet. o.L.2 Die Motorbelastung reduzieren. Zu hoher Strom während der Beschleu- o.c.A. nigung. Die Verdrahtung am Ausgang des Motorreg- o.c.d. Zu hoher Strom während der Reduktion lers auf fehlerhafte Isolation prüfen. - Seite 22 Elektrische Stückliste / Composants électriques BX-833V / BX-840V Kurzzeich. Funktion Techn. Daten Bemerkung Symbol Fonction Caractéristiques Remarque Hauptschalter MK-316 AC 500V, 16A Séctionneur IEC 408 C-1D Schütz Haupt 400V, 7.5A, 24V IEC 47-4-1 Contacteur principal CE UL SA C-1D Schütz Pumpe...
-
Seite 23: Bon De Garantie
Garantieschein / Bon de garantie BX-833V / BX-840V Garantie Wir gewähren Ihnen auf den unten eingetragenen Artikeln Garantie auf die Dauer von 12 Monaten ab Laufdatum. Einzige Voraussetzung: die- ses ausgefüllte persönliche Garantie-Zertifikat muss der zur Reparatur eingesandten Maschine beigefügt sein.
