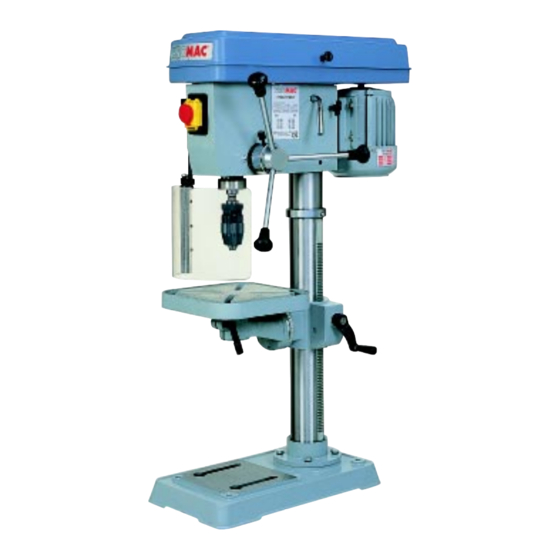

Promac 370 E (C) Bedienungsanleitung
Inhaltsverzeichnis
Verfügbare Sprachen
Verfügbare Sprachen
Quicklinks
www.promac.ch / www.promac.fr
Bohrmaschinen / Perceuses
Bedienungsanleitung
Inhaltsverzeichnis
2
CE-Konformitäts-Zertifikat
3 - 4
Sicherheitsvorschriften
7 - 9
Elektrischer Plan,
Stückliste der elektrischen Anlage
10
Technische Daten, Maschinenbeschrieb
12
Hauptbedienungselemente
13
Aufstellung der Maschine
14
Inbetriebnahme
17
Einstellen der Drehzahlen
18
Wartungsarbeiten
20-23 Schnittzeichnungen und Ersatzteillisten
Mode d'emploi
Sommaire
2
Certificat de conformitée CE
5 - 6
Consignes de sécurité
7 - 9
Schéma du câblage électrique
Liste des composants électriques
11
Caractéristiques techniques,
description de la machine
12
Eléments principaux de conduite
15
Installation de la machine
16
Mise en service
17
Réglage de la vitesse
19
Instructions de maintenance
20-23 Vue éclatée et
liste des pièces de rechange

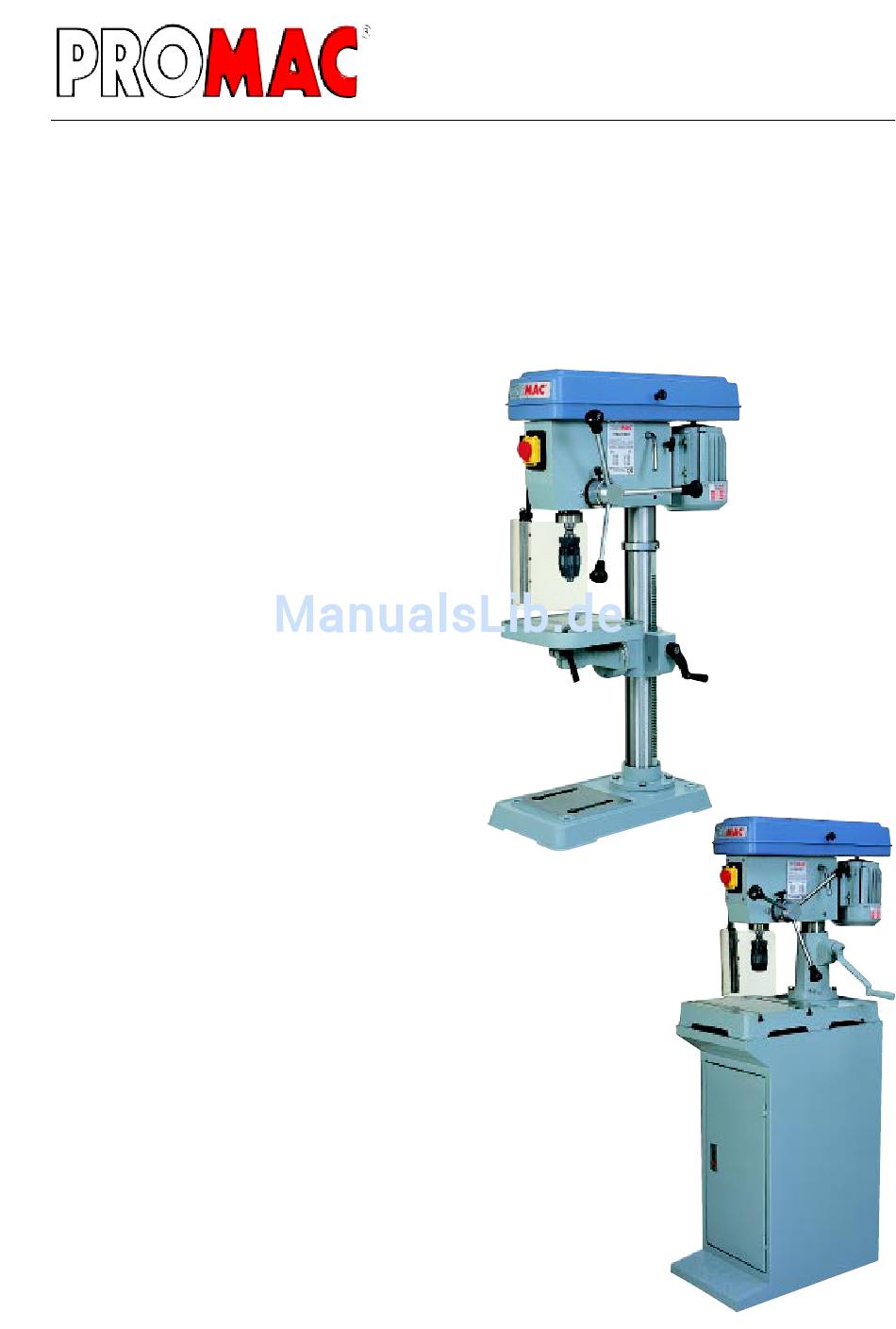

BD242 / 2004.2
370E (Z)
371E
373E
Inhaltsverzeichnis
Verwandte Anleitungen für Promac 370 E (C)
Inhaltszusammenfassung für Promac 370 E (C)
- Seite 1 BD242 / 2004.2 www.promac.ch / www.promac.fr 370E (Z) Bohrmaschinen / Perceuses 371E 373E Bedienungsanleitung Inhaltsverzeichnis CE-Konformitäts-Zertifikat 3 - 4 Sicherheitsvorschriften 7 - 9 Elektrischer Plan, Stückliste der elektrischen Anlage Technische Daten, Maschinenbeschrieb Hauptbedienungselemente Aufstellung der Maschine Inbetriebnahme Einstellen der Drehzahlen...
- Seite 2 370E/371E/373E TOOLTEK CO., LTD., 345, Sec. 1. Chung Ching Road, Ta Ya 428, Taichung Hsien, R.O.C. CE - KONFORMITÄTSERKLAERUNG gemäss - Maschinenrichtlinien 98/37/EEC - EMC Norm 89/336/EEC - Niedervolt Direktiven 73/23/EEC TOOLTEK LTD. erklärt hiermit, dass die folgende Maschine: 370E, 370EZ, 371E, 373E sofern dies gemäss der beigelegten Bedienungsanleitung gebraucht und gewartet wird, den Vorschriften be- treffend Sicherheit und Gesundheit von Personen, gemäss den oben aufgeführten Richtlinien der EG ent- spricht.
-
Seite 3: Allgemeine Sicherheitsvorschriften
ALLGEMEINE SICHERHEITSVORSCHRIFTEN 370E/371E/373E Hinweis: Die Nicht-Beachtung dieser Anweisungen kann schwere Verletzungen zur Folge haben. Wie bei allen Maschinen sind auch bei dieser Maschine beim Betrieb und der Handhabung maschinentypische Gefahren gegeben. Die aufmerksame Bedienung und der richtige Umgang mit der Maschine verringern wesentlich mögliche Unfallgefahren. -
Seite 4: Transport Der Maschine
ALLGEMEINE SICHERHEITSVORSCHRIFTEN 370E/371E/373E 14. Auf Standsicherheit achten. Fussstellung und körperliche Balance immer so halten, dass der sichere Stand gewährleistet ist. 15. Maschine immer in einwandfreiem Zustand halten. Hierzu die Schneidflächen scharf und sauber für die optimale Leistung halten. Die Betriebsanweisung für die Reinigung, das Schmieren und den Wechsel von Anbaugeräten beachten. -
Seite 13: Aufstellung Der Maschine
Keine Lackverdünner oder ähnliches verwenden, da sonst die Lackierung der Maschine zerstört wird. Darauf achten, dass keine Lösungsmittel oder Fette an Gummi- und Kunststoffteile gelangen. Nach der Reinigung sind alle blanken Teile mit einem Oelfilm zu überziehen, das mittelviskose Oel PROMAC Art. 100385 verwenden. Kühlschmiermittel Die PROMAC Bohrmaschinen können mit dem Kühlmittelsystem PROMAC Art. - Seite 14 INBETRIEBNAHME 370E/371E/373E Spindel und Säule mit PROMAC Oel Art. 100385 schmieren. Prüfen, ob die Fläche des Aufspanntisches frei von Staub, Spänen oder Oelresten ist. Prüfen, ob das Bearbeitungswerkzeug scharf und einwandfrei eingespannt ist und das Werkstück sicher aufgespannt ist. Sicherstellen, dass die Arbeitsspindeldrehzahl nicht zu hoch eingestellt ist und die Schnittgeschwindigkeit der durchzuführenden Arbeit entspricht.
-
Seite 15: Installation De La Machine
Le perceuses PROMAC (except mod. 373E) sont à installer sur un établi rigide ou sur un socle spécifique. Il est impératif que l’établi ou le socle soient exempts de torsions et que, par ailleurs, ils soient assez stables pour éviter toutes oscillations ou vibrations consécutives aux conditions de travail. -
Seite 16: Mise En Service
Pour travailler en toute sécurité, il faut toujours fixer la pièce sur la table, à l’aide de moyens appropriés. Les rainures en T, prévues à cet effet, ont une largeur de 14 mm. Vous trouverez dans le catalogue des machines PROMAC, pour l’usinage des métaux, un choix important d’outillages aptes à satisfaire de nombreux besoins. - Seite 17 Drehzahleinstellung / Réglage de la vitesse 370E/371E/373E Mittels Umlegen des Keilriemens kann die gewünschte Drehzahl gemäss nachstehen- der Tabelle eingestellt werden. 1. Die Maschine abstellen. 2. Die Keilriemendeckel öffnen. 3. Die Stellschraube lösen. 4. Den Motor gegen das Kopfgehäuse drücken um den Keilriemen zu entlasten. 5.
-
Seite 18: Wartung
WARTUNG 370E/371E/373E Nachstehend sind die wichtigsten Wartungseingriffe angeführt, die in tägliche, wöchentliche, monatliche und halbjährliche Eingriffe unterteilt werden können. Die Nichteinhaltung der vorgesehenen Arbeiten bedingt einen vorzeitigen Verschleiss und geringere Leistung der Maschine. Tägliche Wartung - Allgemeine Reinigung der Maschine von angefallenen Spänen. - Reinigung des Spindelkonus. -
Seite 19: Entretien Exceptionnel
MAINTENANCE 370E/371E/373E Les interventions de maintenance, journalières, hebdomadaires, mensuelles et semi-annuelles, à prévoir, sont indiquées ci-après. Ne pas effectuer régulièrement ces travaux serait une cause d’usure prématurée de la machine et d’un rendement moins important. Entretien journalier - Nettoyage général de la machine de tous les copeaux qui s’y trouvent. - Revoir, et compléter si nécessaire, les niveaux de l’huile de graissage et du liquide de coupe (Si la machine est équipée d’un système d’arrosage). - Seite 20 Ersatzteilzeichnung / Vue éclatée 370E/371E/373E...
- Seite 21 Ersatzteilliste / Pièces de rechange 370E/371E/373E PM 370653 Dichtung / Joint 370E (Z) / 371E PM 370654 Mutter / Ecrou PM 370655 Schraube / Vis PM 370657 Schraube / Vis PM 370601 Fuss / Base 58-59 PM 370658 Feder / Ressort siehe / voir Pos.
- Seite 22 Ersatzteilzeichnung / Vue éclatée 370E/371E/373E 373E...
- Seite 23 Ersatzteilliste / Pièces de rechange 370E/371E/373E 373E PM 370652 Schalter / Interrupteur PM 370653 Dichtung / Joint PM 370654 Mutter / Ecrou PM 370655 Schraube / Vis PM 373001 Standfuss / Socle PM 370657 Schraube / Vis PM 373002 Mutter / Ecrou 58-59 PM 370658 Feder / Ressort PM 373003 Fussplatte / Table PM 370660 Schraube / Vis...
