4.3 Innengeräte HPSU Bi-Bloc Ultra
4.3.1 Abmessungen und Platzbedarf Innengerät HPSU Bi-Bloc Ultra

Abmessungen

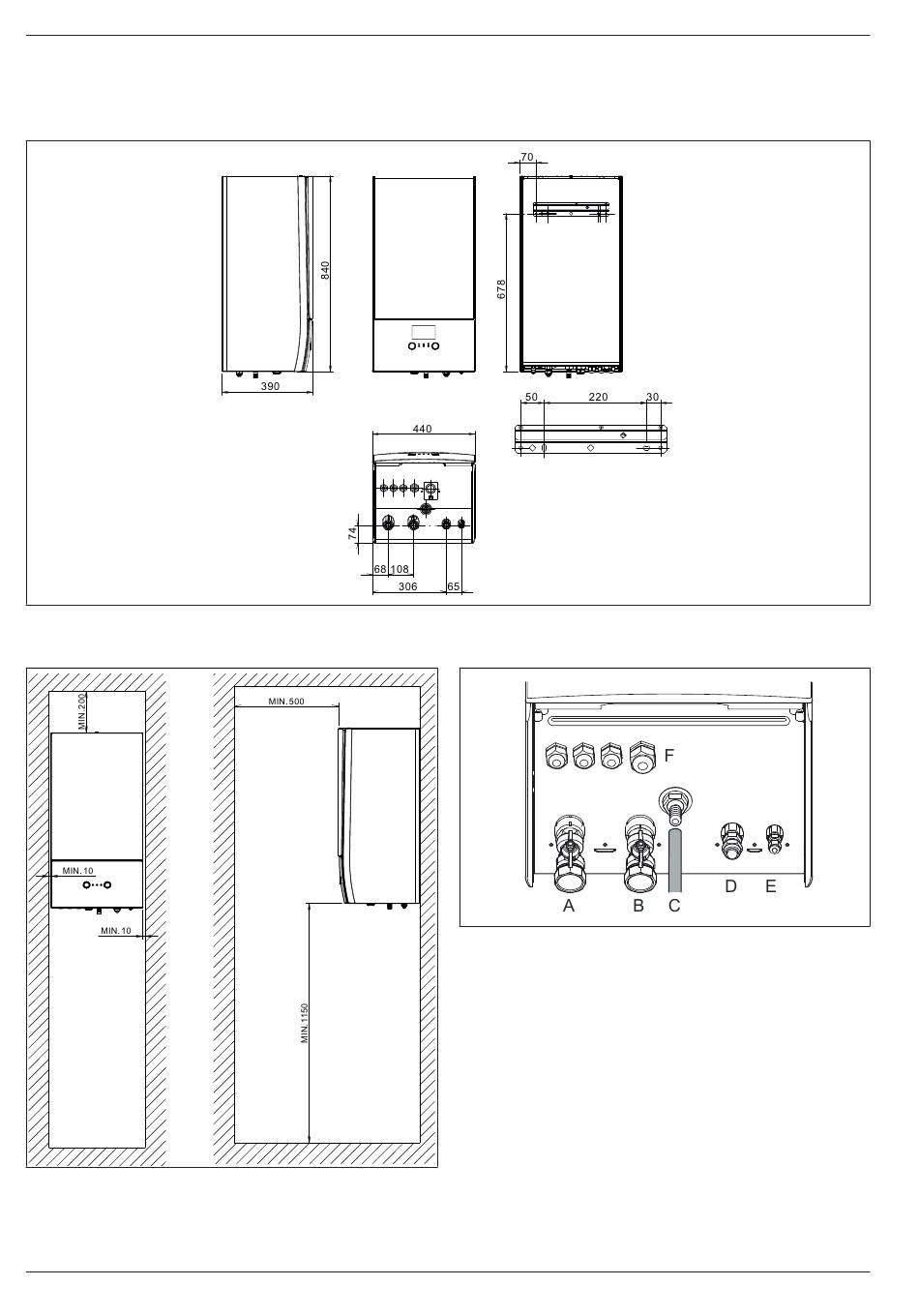

Bild 4-21 Abmessungen Innengerät HPSU Bi-Bloc Ultra
Platzbedarf
Bild 4-22 Platzbedarf Innengerät HPSU Bi-Bloc Ultra
34
Anschlüsse
A Heizungsvorlauf
B Heizungsrücklauf
C Ablauf Kondensatwanne
D Kältemittel Gasleitung
E Kältemittel Flüssigkeitsleitung
F Durchführungen Elektrokabel
Bild 4-23 Anschlüsse Innengerät HPSU Bi-Bloc Ultra
