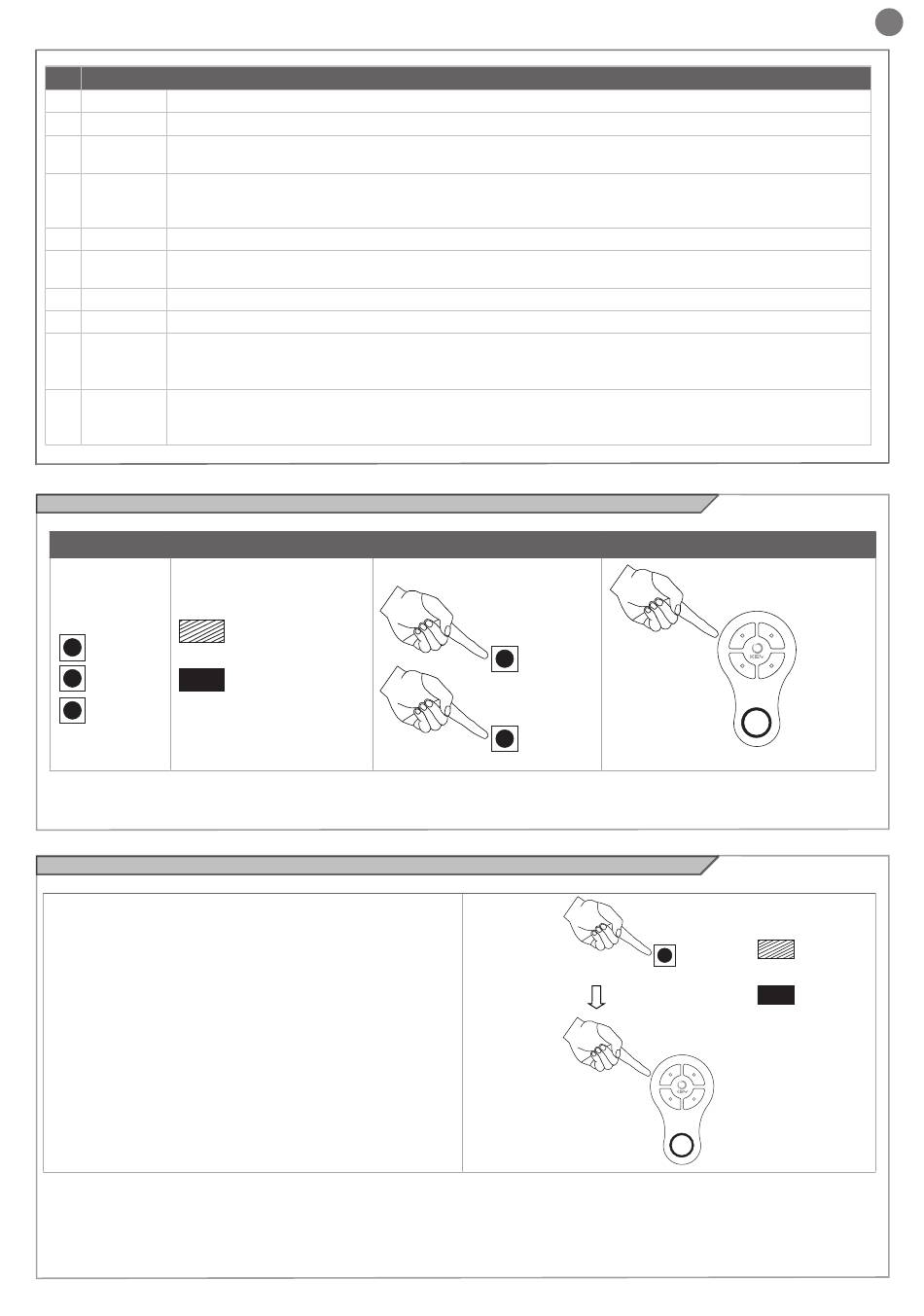

ANSCHLÜSSE FÜR SICHERHEITSVORRICHTUNGEN UND BEDIENELEMENTE
1 SIGNAL Antenne - Signal -
2 SHIELD Antenne - Schutzgeflecht -
3 PH1 Fotozellen (Schließung) NC-Kontakt zwischen PH1 und COM. Die Fotozelle spricht zu jedem Zeitpunkt während der
Schließung der Automation an und bewirkt die sofortige Blockierung der Bewegung mit Umkehr der Laufrichtung.
4 STOP STOP Sicherheitsvorrichtung NC-Kontakt zwischen STOP und COM. Dieser Eingang wird als Sicherheitsvor-
richtung angesehen; der Kontakt kann jederzeit abgeschaltet werden, sodass die Automation sofort angehalten und
jede Funktion, auch die automatische Schließung, deaktiviert wird.
5 COM Gemeinsamer Leiter für Eingänge PH1, STOP, SS, OPEN, CLOSE
6 SS Befehl SCHRITTBETRIEB NO-Kontakt zwischen SS und COM
Befehl Öffnen/Stopp/Schließen/Stopp oder je nach Softwareeinstellung.
7 24 Vac Positive Spannungsversorgung 24 Vac 1,5 W
8 24 Vac Positive Spannungsversorgung 24 Vac 1,5 W
9 CLOSE Befehl SCHLIESSEN NO-Kontakt zwischen CLOSE und COM
Kontakt TOTMANN- Funktion. Das Tor SCHLIEßT, solange der Kontakt gedrückt wird.
Mit JUMPER J5 schließen: das Endanschläge schliessung
10 OPEN Befehl ÖFFNEN NO-Kontakt zwischen OPEN und COM
Kontakt TOTMANN- Funktion. Das Tor ÖFFNET, solange der Kontakt gedrückt wird.
MIt JUMPER J5 schließen: das Endanschläge öffnung

4.2 - Produktinstallation

LED
STEUERGERÄT
A.R
W.T
CD.
Es ist nicht möglich das Konfigurationsmenü zu erreichen wenn Automation in Bewegung ist.
AUTOMATION MUSS GESCHLOSSEN SEIN!

4.3 - Handsenderlernung

LERNUNG:
1) Taste SELECTION drücken, KODE Led blinkt.
2) Taste "1" des Handsenders drücken. Die Steuerung speichert
automatisch auch die "2" Taste (Man kann in Fussgängerfunktion
benützen). Wenn CD. Led EINGESCHLATET bleibt, ist die Lernung
fertig.
STORNIERUNG:
1) Taste SELECTION drücken bis wann CD. Led blinkt
2) MODE Taste drücken. Alle Led sich einschalten und am Ende alle
schon ausgespeicherten Koden von Handsender storniert sind. (Led
CD. ist ausgeschaltet).
STATUS-LED
BLINKLEUCHTEN
LEU
LEGENDE
TASTE STEUERGERÄT
SELECTION
MODE
PRESSE TASTE SELECTION 1 ZEIT
1
2
4
3
ÜBERTRAGUNG
CD.
CD.
1
2
4
3
