2 - INTRODUZIONE AL PRODOTTO

2.1 - Descrizione della centrale

Quadro di comando per un motore in corrente alternata con regolazione
di coppia, ingresso per finecorsa o pulsanti Apre/Chiude selezionabili,
ingressi per foto dispositivo, pulsante stop, passo passo, con radio
8
9
5
6
7

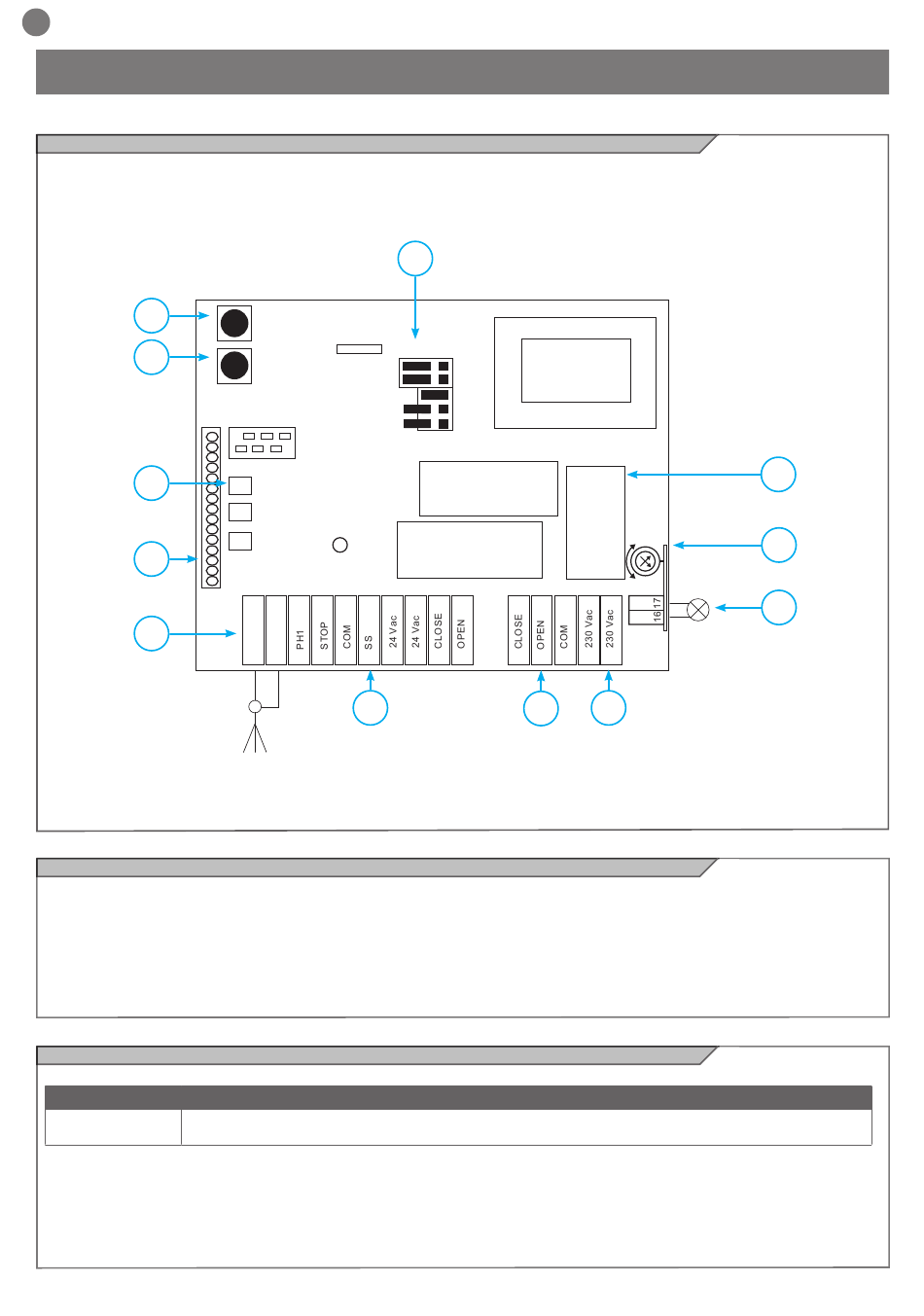

2.2 - Descrizione dei collegamenti

1- Collegamenti alimentazione motore
2- Collegamenti alimentazione 230 Vac (50-60 Hz)
3- Collegamento lampeggiante
4- Collegamento alimentazioni 24 Vac comandi e sicurezze
5- Leds ROSSI programmazione
6- Modulo radio

2.3 - Modelli e caratteristiche tecniche

CODICE DESCRIZIONE
Centrale 230V per un motore per serranda o cancello scorrevole con frizione elettronica, finecorsa e ricevitore
900CT1RD
radio incorporato
4
10
SELECTION
MODE
MEMORY
A.R
W.T
CD.
1
2 3 5 6
7
4 8
4
modulare e memoria estraibile.
Questo quadro di comando è stato ideato per l'automazione di
serrande, tapparelle e cancelli scorrevoli.
J1
J2
J3
J4
J5
FUSE
6,3 A
11 12 13 14 15
9 10
2
1
7- Connettore antenna
8- Pulsante SELECTION
9- Pulsante MODE
10- Jumpers funzioni
11- Fusibile protezione linea 6,3 A rapido
12- Trimmer regolazione di coppia
11
12
MIN
MAX
3
