POLSKI
OPIS DZIAŁANIA
Kiedy palnik dwustopniowy jest zainstalowany na kotle do produkcji
wody ciepłej używanej do ogrzewania, musi być podłączony tak, by
pracował w normalnym cyklu z obydwoma płomieniami i zatrzymywał
się całkowicie, bez przechodzenia do pierwszego stopnia po
osiągnięciu ustawionej temperatury.
Aby uzyskać ten specyficzny tryb działania, nie instaluje się
termostatu drugiego stopnia, a między odpowiednimi zaciskami
urządzenia wykonuje się bezpośrednie połączenie (most).
W ten sposób wykorzystuje się tylko zdolność palnika do włączania
się przy zmniejszonym przepływie, aby wykonać zapłon w sposób
łagodny, co jest warunkiem niezbędnym dla kotłów z komorą spalania
pod ciśnieniem i z komorą spalania z podciśnieniem.
Sterowanie (uruchomienie lub zatrzymanie) palnikiem wykonują
termostaty robocze i bezpieczeństwa.
Jeśli zamkniemy wyłącznik główny lub przełącznik WŁ. – WYŁ.
(ustawimy go na pozycji wyłączony) przy wyłączonych termostatach,
napięcie powoduje zadziałanie urządzenia sterująco-kontrolnego,
które rozpoczyna swoje działanie.
W ten sposób zostaje włączony silnik wentylatora i transformator
zapłonu.
Silnik wentylatora wprowadza w ruch obrotowy wentylator, który
czyści powietrzem komorę spalania, a jednocześnie pompa reguluje
cyrkulację w obwodach, a także wypycha w fazie powrotu ewentualne
pęcherze powietrza.
Ta faza mycia wstępnego kończy się otwarciem elektrozaworu
bezpieczeństwa 1. stopnia, dzięki czemu paliwo pod ciśnieniem 12
barów może być doprowadzone do dyszy 1. stopnia, a następnie do
komory spalania w postaci rozpylonej.
Rozpylone przez dyszę paliwo jest zapalane przez iskrę, wytwarzaną
między elektrodami natychmiast po uruchomieniu silnika.
Podczas zapłonu pierwszego
podtrzymującego spalanie zależy od regulacji na hydraulicznym
podnośniku sterującym (0002935420).
W przypadku używania serwomotora regulacji powietrza – zob.
regulacja krzywki 1 stopnia rysunek 0002935210.
Jeśli pojawi się prawidłowy płomień po upływie czasu bezpieczeństwa
przewidzianego przez urządzenie elektryczne, urządzenie to włącza
elektrozawór 2 stopnia (zamknięty w pozycji wyjściowej).
W przypadku używania serwomotora regulacji powietrza – zob.
regulacja krzywki 2 stopnia rysunek (0002935210).
Dzięki otwarciu zaworu 2. stopnia paliwo, pod ciśnieniem 16 barów,
dociera do urządzeń zamykania dysz drugiego stopnia.
Ciśnienie oddziałuje na urządzenie zamykające dyszę 2 stopnia,
które – aż do momentu osiągnięcia ciśnienia 12 barów - uniemożliwia
dopływ paliwa do drugiej dyszy.
Skok tłoka można zarejestrować za pomocą śruby wyposażonej
w nakrętkę blokującą, w ten sposób palnik będzie pracował z
maksymalną mocą.
Od chwili pojawienia się płomienia w komorze spalania palnik jest
sterowany i kontrolowany przez fotokomórkę i termostaty.
Urządzenie sterujące dalej realizuje program i odłącza transformator
zapłonu.
Kiedy temperatura lub ciśnienie w kotle osiąga wartość, do której
jest skalibrowany termostat lub presostat, praca palnika zostaje
przerwana.
Jeżeli natomiast temperatura lub ciśnienie spada poniżej wartości
kalibracji termostatu lub ciśnienia kotła, palnik uruchomi się ponownie.
stopnia dopływ powietrza
20 / 38
0006081325_201805
Jeśli podczas działania nastąpi przerwanie płomienia na co najmniej
jedną sekundę, zadziała fotokomórka, która odcina zasilanie
przekaźnika, powodując zamknięcie elektrozaworów odcinających
paliwo.
W ten sposób powtarza się fazę zapłonu, a jeżeli płomień zapala
się normalnie, palnik rozpoczyna ponownie normalną pracę; w
przeciwnym razie urządzenie automatycznie blokuje się.
W przypadku przerwania programu z powodu braku napięcia,
interwencji ręcznej, zadziałania termostatu w fazie mycia wstępnego
programator wraca do pozycji wyjściowej i powtarza automatycznie
całą fazę zapalania palnika.
WAŻNE:
Urządzenie LMO 44 ustawia się w stanie „blokady" po
trzykrotnym powtórzeniu cyklu zapłonu.
WAŻNE:
Wybierając dysze w zależności od całkowitej wydajności
(2 różne dysze), należy uwzględnić wartości przepływu
odpowiednie do ciśnienia roboczego paliwa wynoszącego 12
barów.
Możliwe jest zmienianie, w obszernym zakresie, minimalnej
wartości stosunku między pierwszym a drugim stanem przez
wymienianie dyszy.

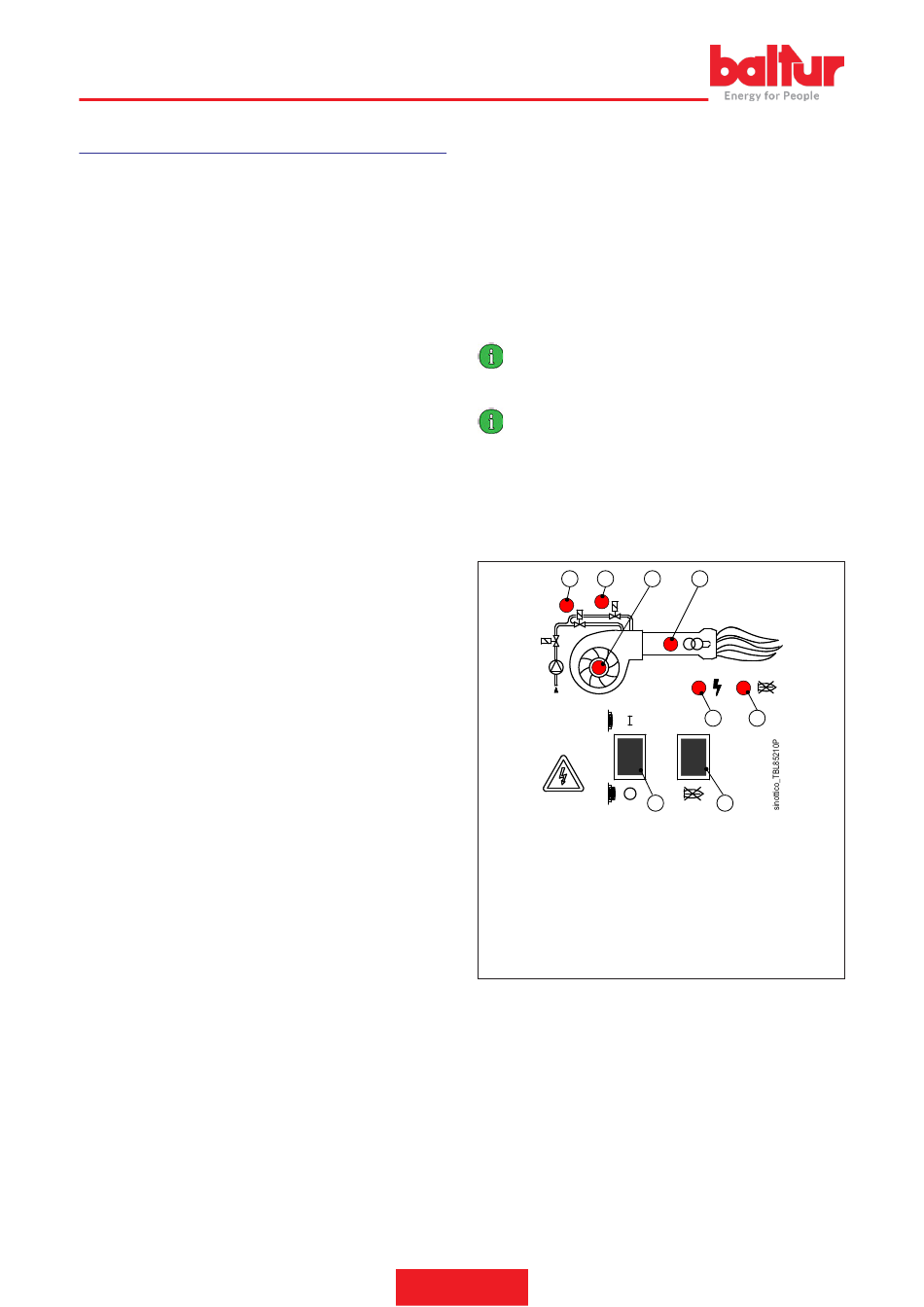

6 5 3
I
II
OIL
1 Wyłącznik główny WŁ. / WYŁ.
2 Kontrolka obecności napięcia
3 Kontrolka działania wentylatora
4 Kontrolka włączenia transformatora
5 Kontrolka działania na 1. stopniu
6 Kontrolka działania na 2. stopniu
7 Dioda blokady urządzenia.
8 Przycisk odblokowania urządzenia.
4
2 7
1 8
