POLSKI

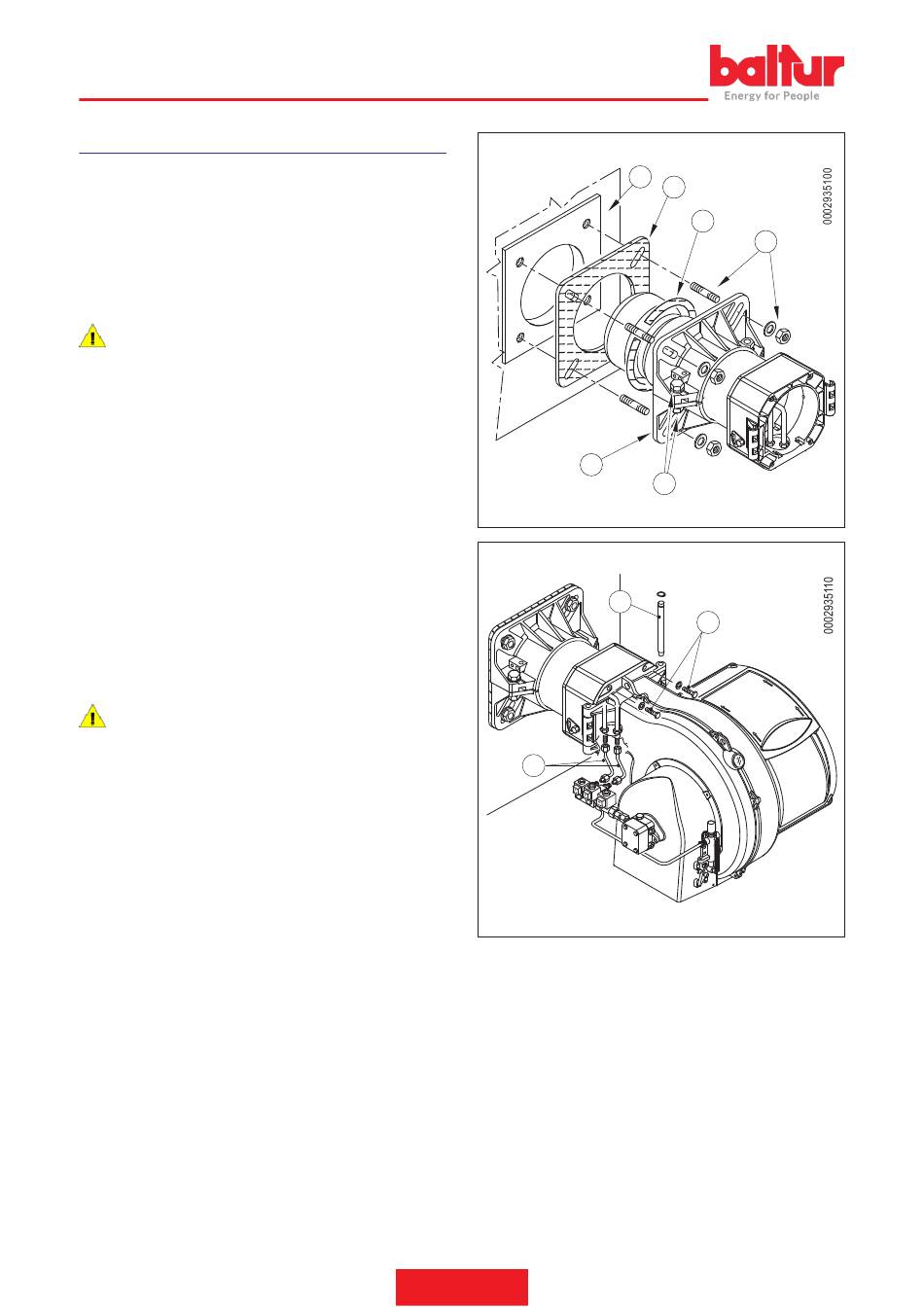

MONTAŻ PALNIKA NA KOTLE
• Dopasować położenie kołnierza montażowego (19) obluzowując
śruby (6) w taki sposób, aby głowica spalania wchodziła do komory
spalania na tyle, na ile zaleca producent wytwornicy.
• Umieścić na lufie palnika uszczelkę izolacyjną (13) włożyć szur (2)
między kołnierz a uszczelkę.
• Zamocować zespół głowicy do kotła (1) za pomocą śrub
dwustronnych, podkładek i odpowiednich nakrętek znajdujących
się w wyposażeniu (7).
NIEBEZPIECZEŃSTWO / UWAGA
Całkowicie uszczelnić odpowiednim materiałem izolacyjnym
przestrzeń pomiędzy lufą palnika a otworem znajdującym się
na szamocie wewnątrz drzwiczek kotła.
MONTAŻ KORPUSU WENTYLACYJNEGO
Dla zapewnienia prawidłowego montażu korpusu wentylacyjnego,
należy się zastosować do opisanej poniżej procedury:
Ustawić półzawiasy umieszczone na kadłubie palnika odpowiednio
do znajdujących się na zespole głowicy.
• Wsunąć sworzeń zawiasu (10) do położenia uznanego za
najodpowiedniejsze
• Połączyć kabel zapłonu do odpowiedniej elektrody i zamknąć
zawias blokując palnik za pomocą śrub (11).
KOMPLETOWANIE PALNIKA
• Usunąć plastikowe korki zabezpieczające (czarne) ze złączek
znajdujących się pod zespołem głowicy i w pobliżu elektrozaworów.
• Podłączyć przewody rurowe oleju lekkiego (24) znajdujące się w
wyposażeniu palnika do odpowiedniej złączki, sprawdzając, czy są
szczelne.
NIEBEZPIECZEŃSTWO / UWAGA
Nie zmieniać położenia cięgien ustawionego fabrycznie.
25
24
12 / 38
0006081325_201805
1
13
2
7
6
10
11
