Benutzung Der Viessmann-Stecker / Using The Viessmann Plugs - Viessmann 5223 Bedienungsanleitung

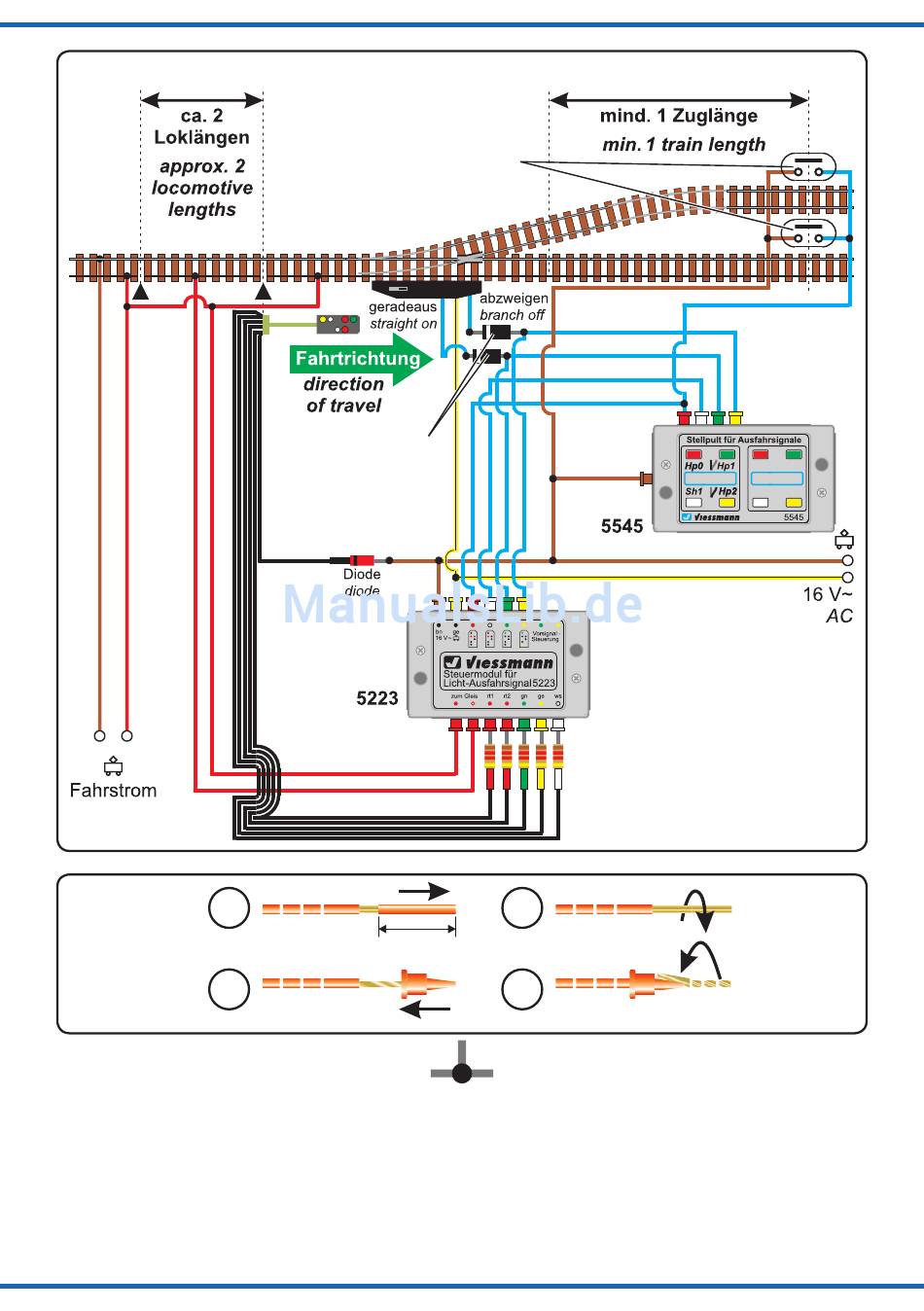

Abb. 7
traction current
1
3
6. Benutzung der Viessmann-Stecker
Das obenstehende Symbol kennzeichnet eine Leitungs-
verbindung. Die sich hier kreuzenden Leitungen müssen
an einer beliebigen Stelle ihres Verlaufs elektrisch leitend
miteinander in Verbindung stehen. Der Verbindungspunkt
muss nicht exakt an der eingezeichneten Stelle sitzen, son-
dern kann z. B. zu einem Stecker an einer der kreuzenden
Leitungen verlagert werden.
Schaltgleise oder Gleiskontakte
(z. B. Art.-Nr. 6840) schalten das
Signal automatisch zurück auf Hp0
("Halt")
Switching tracks or track contacts
(e. g. item-No. 6840) switch the
signal back to Hp0 ("stop")
automatically
1 A Dioden (z. B.
Art.-Nr. 6834, 10 Stück)
1 A diodes (e. g.
item-No. 6834, 10 pieces)
Kabel abisolieren
Dismantle the
ca. 1,5 cm
cable
Stecker aufschieben
Push plug on
Litzen verdrillen
2
Twist wire together
Draht umbiegen
4
Bend wire
6. Using the Viessmann plugs
The symbol above designates a cable connection. The
cables that cross here must be in electrical contact with
each other at any point along their length. The connection
point does not have to be exactly at the marked point,
but rather can be moved to a plug located at one of the
crossing cables.
Fig. 7
7
