3. Wenn das Gewicht des Spritzgestänges abgestützt
ist, nehmen Sie die Schraube und die Mutter ab, mit
denen der Schwenkstift am Spritzgestänge befestigt
ist (Bild 71). Nehmen Sie den Schwenkstift ab.
1. Schwenkstift
2. Schraube
3. Mutter
4. Nehmen Sie das Spritzgestänge und die
Schwenkhalterung vom mittleren Rahmen ab, um
die Nylonbüchsen zugänglich zu machen.
5. Nehmen Sie die Nylonbüchsen vorne und hinten
an der Schwenkhalterung ab und prüfen Sie sie
(Bild 71). Ersetzen Sie beschädigte Büchsen.
6. Tragen Sie etwas Öl auf die Nylonbüchsen auf und
setzen Sie sie in die Schwenkhalterung ein.
7. Montieren Sie das Spritzgestänge und die
Schwenkhalterung im mittleren Rahmen und richten
Sie die Öffnungen aus (Bild 71).
8. Setzen Sie den Schwenkstift ein und befestigen Sie
ihn mit der vorher entfernten Schraube und Mutter.
Wiederholen Sie dies für jedes Spritzgestänge.

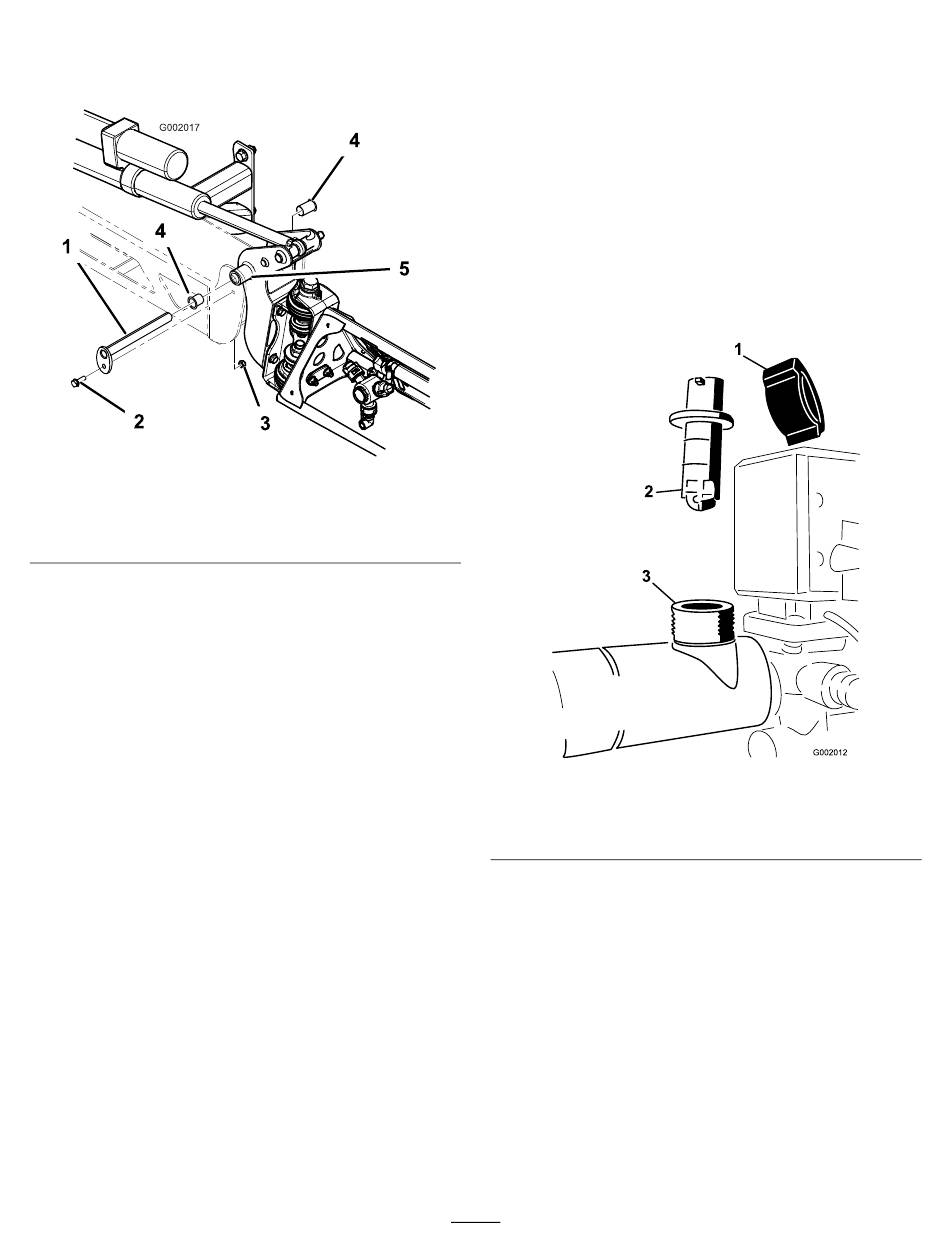

Bild 71
4. Nylonbundbüchse
5. Schwenkhalterung

Reinigung

Reinigen des Durchflussmes-
sers
Manchmal muss der Durchflussmesser gereinigt werden,
um ein Verstopfung zu entfernen.
Hinweis: Stellen Sie sicher, dass die Pumpe
abgeschaltet ist, bevor Sie diese Arbeit durchführen.
1. Schließen Sie das Durchflussmesserkabel vom
Kabelbaum ab.
2. Nehmen Sie den Befestigungsdeckel vom Gehäuse
des Durchflussmessers ab (Bild 72).
1. Befestigungskappe
2. Schaufelrad
3. Ziehen Sie das Schaufelrad vorsichtig vom Gehäuse
ab.
4. Reinigen Sie das Gehäuse des Durchflussmessers
und das Schaufelrad mit warmem Wasser, einer
weichen Bürste und einem milden Reinigungsmittel.
Entfernen Sie alle kleinen Metallrückstände.
Wichtig: Reinigen Sie den Durchflussmesser
nicht mit Reinigungsmittel oder Benzin.
5. Setzen Sie das Schaufelrad in das Gehäuse des
Durchflussmessers ein.
Wichtig: Das Schaufelrad passt nur auf eine
bestimmte Weise in das Gehäuse. Setzen
Sie es in einen Arretierschlitz an der Seite
58
Bild 72
3. Durchflussmesser:
Gehäuse
