Warten der
Hydraulikanlage
Prüfen der Hinterachsen- bzw.
Hydraulikflüssigkeit
1. Stellen Sie das Sprühgerät auf einer ebenen Fläche
ab, aktivieren die Feststellbremse, stellen Sie die
Pumpe ab und ziehen Sie den Zündschlüssel ab.

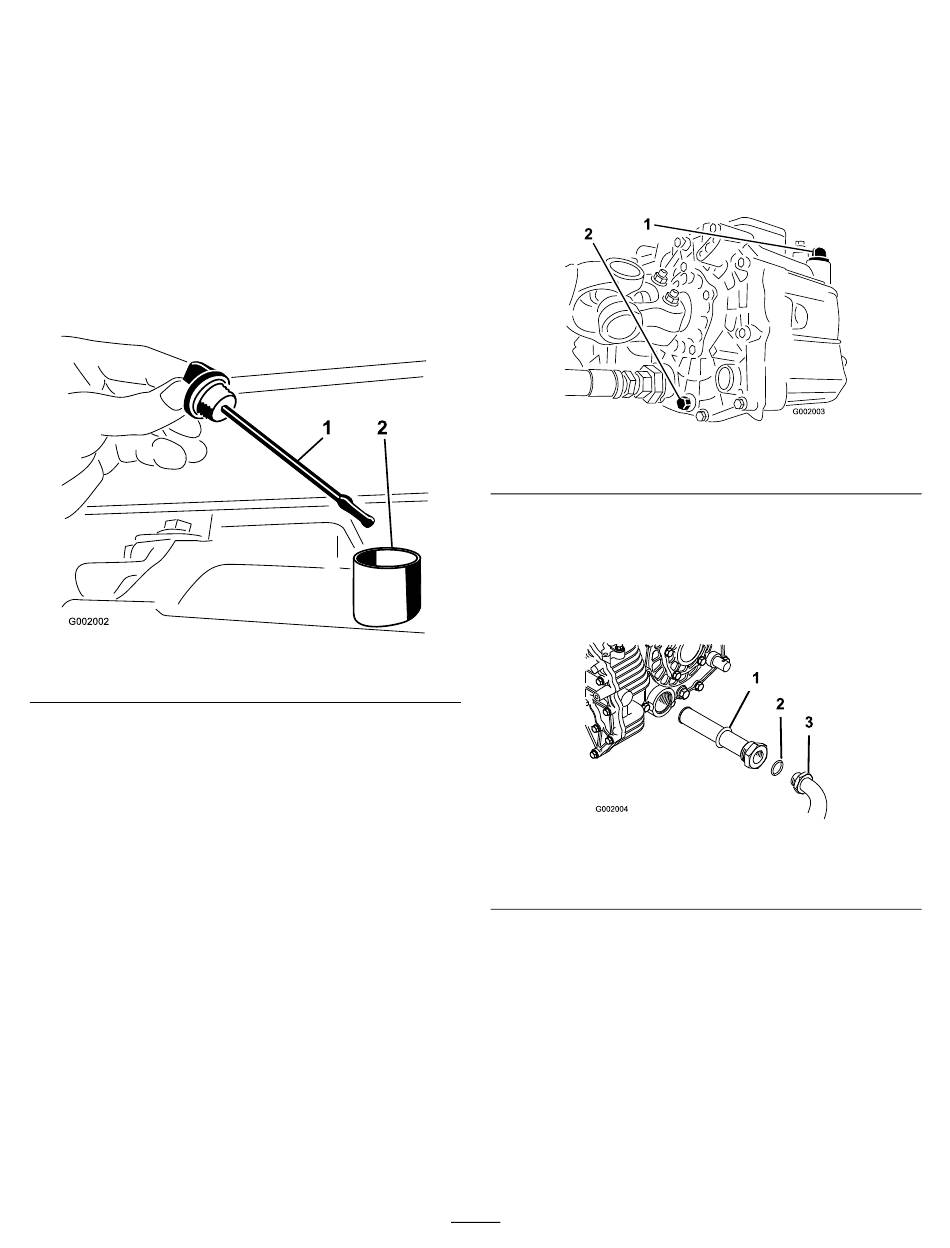

2. Nehmen Sie den Peilstab der Hinterachse heraus
und wischen Sie ihn mit einem sauberen Lappen ab
(Bild 65).
1. Peilstab
Wichtig: Achten Sie darauf, dass beim Prüfen
des Getriebeöls kein Schmutz oder andere
Verunreinigungen in die Öffnung gelangen.
3. Stecken Sie den Peilstab in das Rohr und stellen Sie
sicher, dass er vollständig eingeführt ist. Nehmen Sie
den Peilstab heraus und prüfen Sie den Ölstand.
4. Das Getriebeöl sollte bis an das obere Ende des
flachen Teils des Ölpeilstabs reichen. Wenn dies
nicht der Fall ist, füllen Sie die entsprechende
Flüssigkeit in den Behälter, siehe „Austauschen der
Hinterachsen- bzw. Hydraulikflüssigkeit".
5. Stecken Sie den Peilstab wieder fest ein.
Wechseln des Hinterachsen-
/Hydrauliköls
Wechseln Sie die Hinterachsen- bzw. Hydraulikflüssigkeit
und den Filter und reinigen Sie das Sieb nach jeweils
800 Betriebsstunden.
Bild 65
2. Einfüllstutzen
1. Stellen Sie das Sprühgerät auf einer ebenen Fläche
ab, aktivieren die Feststellbremse, stellen Sie die
Pumpe ab und ziehen Sie den Zündschlüssel ab.
2. Stellen Sie ein Auffanggefäß unter die
Ablassschraube.
3. Nehmen Sie die Ablassschraube an der Seite des
Behälters ab und lassen Sie die Hydraulikflüssigkeit
in die Auffangwanne ablaufen (Bild 66).
1. Peilstab für Hydrauliköl
4. Achten Sie auf die Ausrichtung des
Hydraulikschlauches und des 90° Anschlussstückes,
das am Sieb befestigt ist.
5. Nehmen Sie den Hydraulikschlauch und das 90°
Anschlussstück ab (Bild 67).
1. Hydrauliksieb
2. O-Ring
6. Nehmen Sie das Sieb ab und reinigen Sie es. Spülen
Sie es mit einem sauberen Entfettungsmittel.
7. Lassen Sie das Sieb an der Luft trocknen.
8. Setzen Sie das Sieb ein, wenn das Öl abgelaufen ist.
9. Schließen Sie den Hydraulikschlauch und das 90°
Anschlussstück am Sieb an.
10. Setzen Sie die Ablassschraube ein und ziehen Sie sie
fest.
54
Bild 66
2. Ablassschraube
Bild 67
3. 90° Anschlussstück
