Produktübersicht - Toro Multi-Pro 1200 Bedienungsanleitung

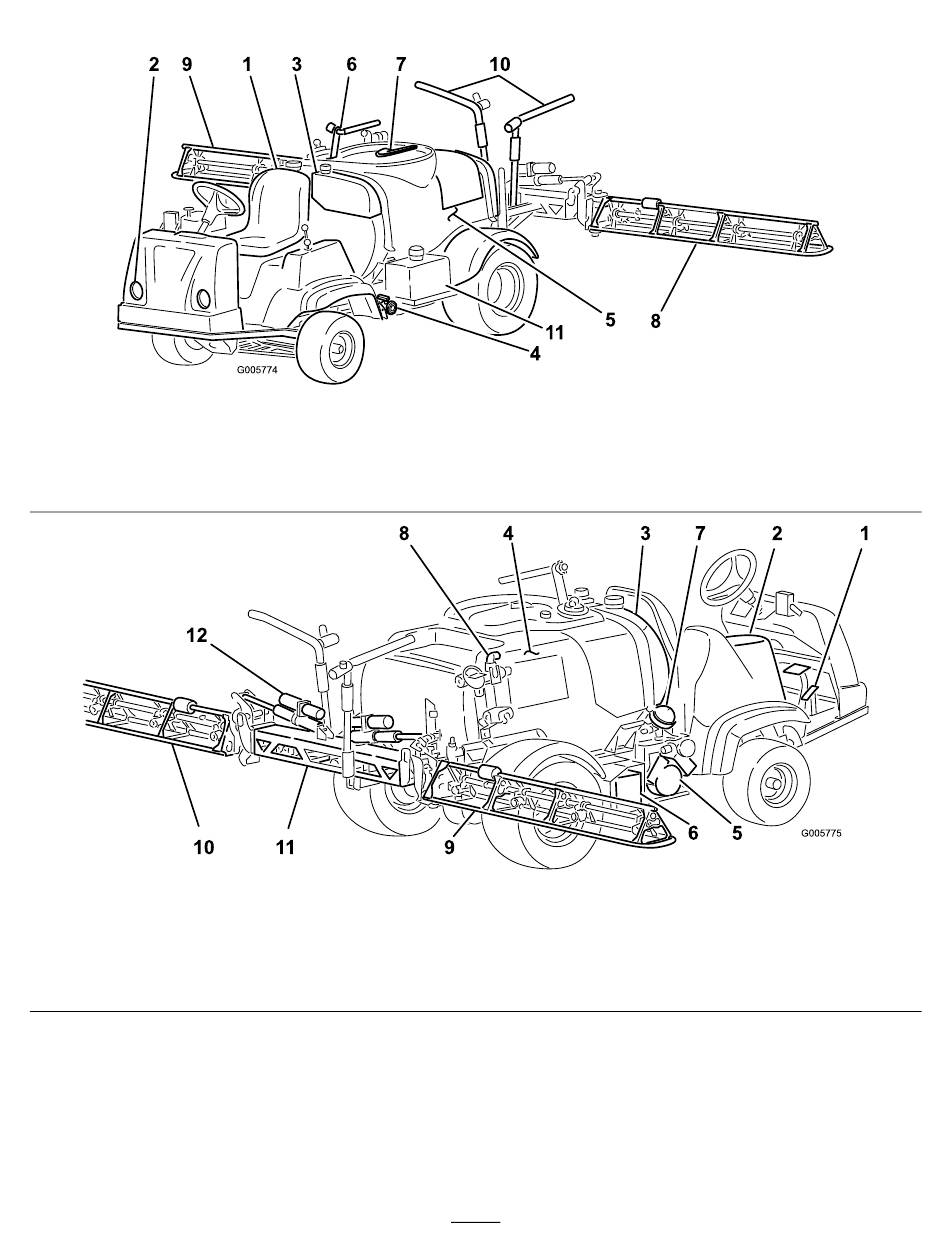

Produktübersicht
2 9
1. Bedienervideo
2. Scheinwerfer
3. Frischwasserbehälter
1. Pedale
2. Armaturenbrett des
Sprühgeräts
3. Spülbehälter
1 3 6 7
G005774
4. Behälterablass
5. Chemikalienbehälter
6. Rücklauffüllanschluss
4. Chemikalienbehälter
5. Pumpe
6. Batterie
10
5
11
4
Bild 9
7. Behälterdeckel
8. Linkes Spritzgestänge
9. Rechtes Spritzgestänge
Bild 10
7. Pumpendruckanfeuchter
8. Umwälzungsregulierventil
9. Rechtes Spritzgestänge
17
8
10. Transportgabel für das
Spritzgestänge
11. Kraftstofftank
10. Linkes Spritzgestänge
11. Mittleres Spritzgestänge
12. Steuerzylinder des
Spritzgestänges
