Schmierung

Einschmieren des Sprühgeräts
Fetten Sie alle Lager und Büchsen alle 100 Stunden oder
mindestens einmal jährlich.
Schmierfettsorte: Nr. 2 Allzweckschmierfett auf
Lithiumbasis
1. Wischen Sie die Schmiernippel ab, um das
Eindringen von Fremdkörpern in die Lager oder
Büchsen zu vermeiden.
2. Pressen Sie Fett in die Lager und Büchsen.
3. Wischen Sie überflüssiges Fett ab.

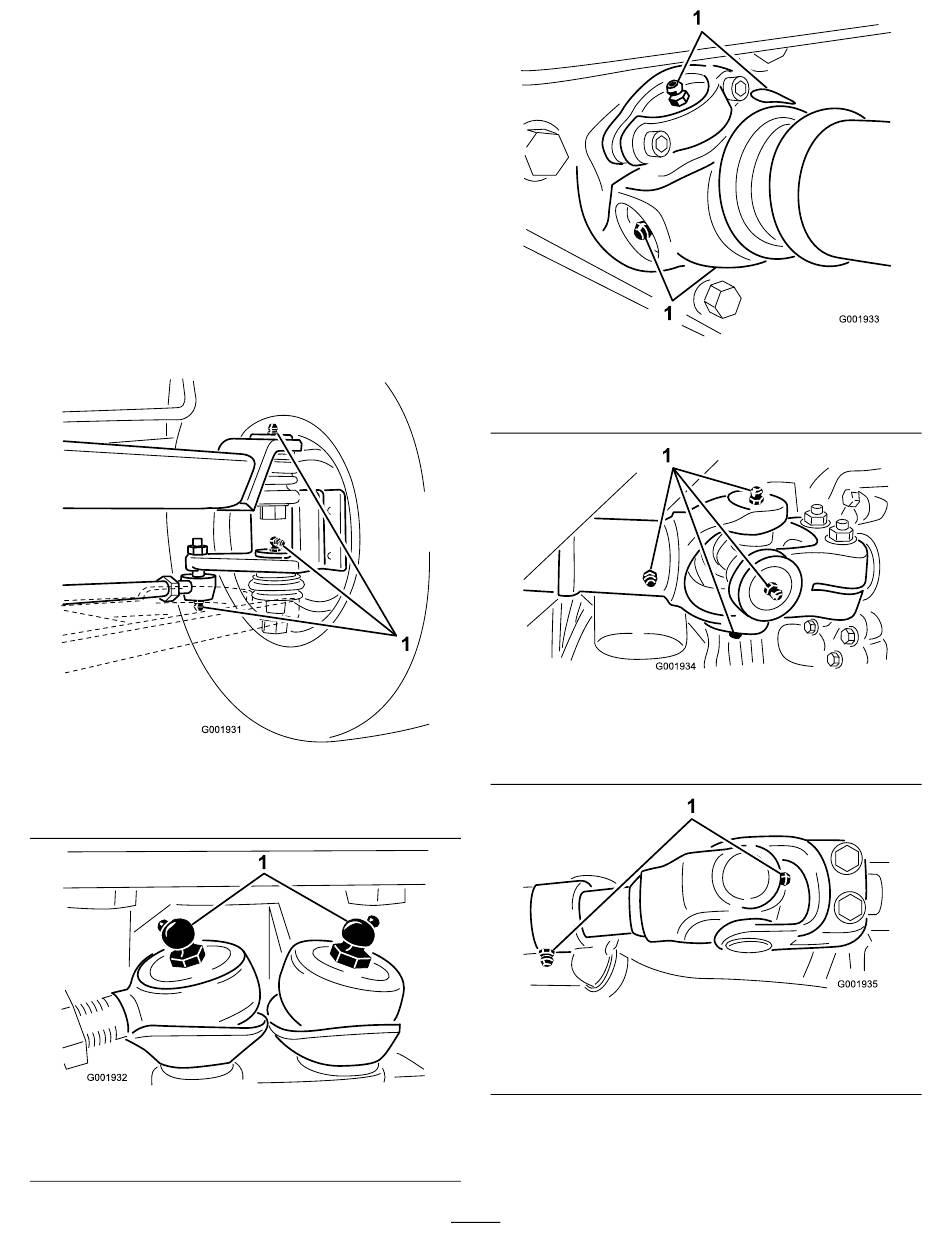

Die Schmiernippel werden im Folgenden dargestellt.
Siehe Bild 34 bis Bild 40.
An den Rädern, drei auf jeder Seite
1. Stellen zum Einfetten
Lenkstangen
1. Stellen zum Einfetten
Bild 34
Bild 35
Pumpenantrieb, vier, einer auf jeder Seite
1. Stellen zum Einfetten
Antriebsachse am Motor, fünf, eine an jeder Seite und am
Verschiebeanschluss
1. Stellen zum Einfetten
Antriebsachse am Getriebe
1. Stellen zum Einfetten
41
Bild 36
Bild 37
Bild 38
