Toro 120-3171 Installationsanweisungen

Filterverlagerung
Greensmaster
Modellnr. 120-3171
Einzelteile
Prüfen Sie anhand der nachstehenden Tabelle, dass Sie alle im Lieferumfang enthaltenen Teile erhalten haben.
Beschreibung
Kraftstoffschlauch
Kleine Kunststoffkabelbinde
Große Kunststoffkabelbinde
Aktivkohlefilter (800 cc)
Inline-Entlüftungsfilter
Schlauchklemme
Halterung
Klemme
Sechskantschraube (1/4 x 5/8 Zoll)
Sechskantbundmutter

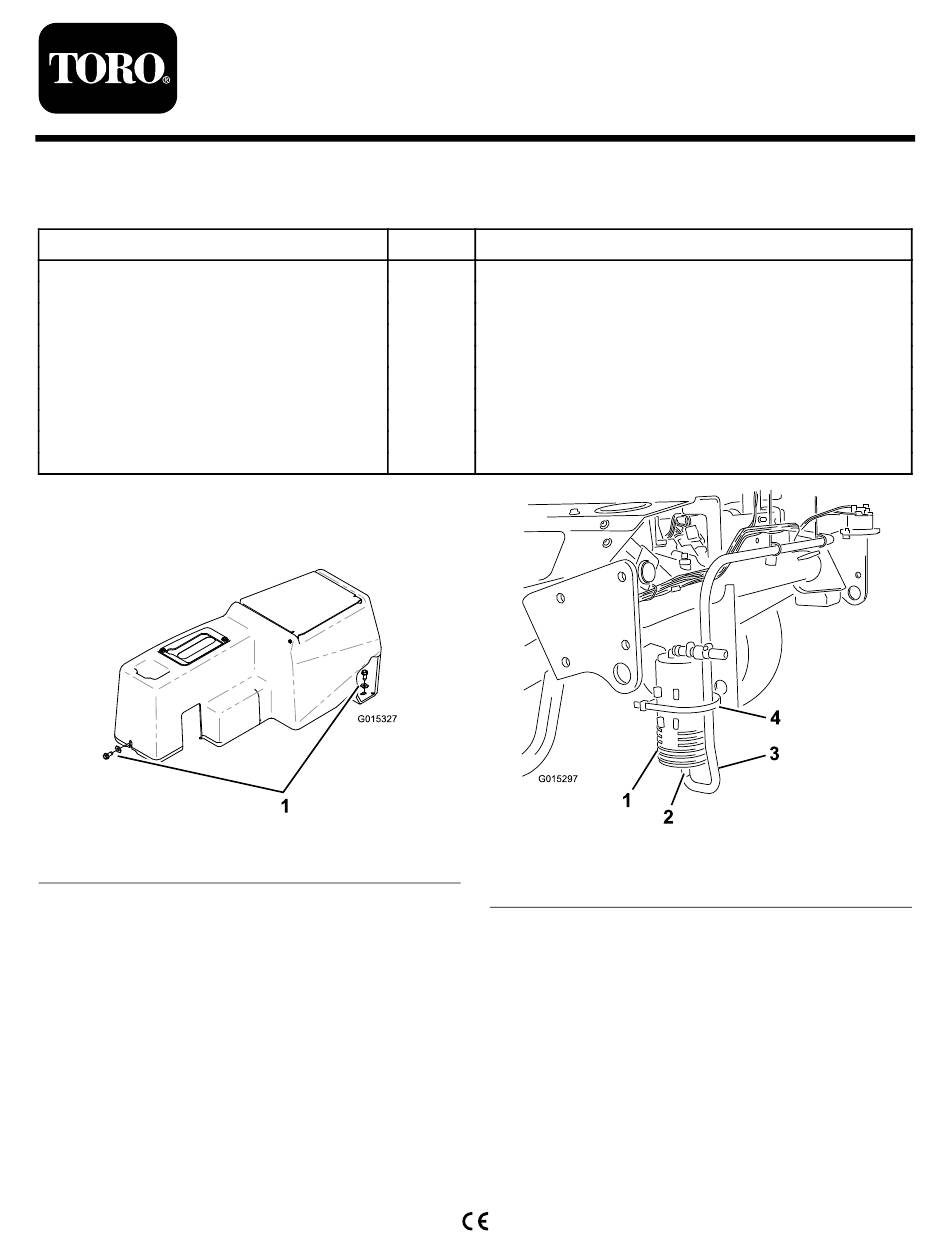

1. Entfernen Sie die Befestigungen, mit denen das
rechte Bedienfeld befestigt ist, und nehmen es ab
(Bild 1).
1. Befestigungen
2. Entfernen und werfen Sie den Aktivkohlefilter
mit dem Inline-Entlüftungsfilter und dem kurzen
Anschlussschlauch weg.
3. Setzen Sie einen neuen Aktivkohlefilter aus den lose
mitgelieferten Teilen ein.
4. Schließen Sie die Schläuche an die Anschlussstücke
oben am Filter an und befestigen sie mit den
vorhandenen Schlauchklemmen.
5. Befestigen Sie ein Ende des neuen
Kraftstoffschlauchs (aus den lose mitgelieferten
Teilen) mit einer neuen Schlauchklemme unten am
Aktivkohlefilter (Bild 2).
© 2010—The Toro® Company
8111 Lyndale Avenue South
Bloomington, MN 55420
® 3150
Menge
Bild 1
Registrieren Sie Ihr Produkt unter www.Toro.com.
1
3
1
1
1
Bauen Sie das Kit ein.
2
1
1
1
1
1. Aktivkohlefilter
2. Schlauchklemme
6. Befestigen Sie den Kraftstoffschlauch mit der großen
Kunststoffbinde am Filter, wie in Bild 2 dargestellt.
Hinweis: Stellen Sie sicher, dass der Schlauch
beim Anbringen der großen Kunststoffbinde nicht
geknicht oder zusammengedrückt wird.
7. Verlegen Sie den Kraftstoffschlauch entlang des
Kabelbaums und befestigen Sie den Schlauch mit
kleinen Kabelbinden am Kabelbaum (Bild 3).
