6.2 En combinación con el juego de aparatos de ensayo CRS 845 y el juego de equipamiento ulterior CP 3.x
8
7
5
6
9
4
1
2
3

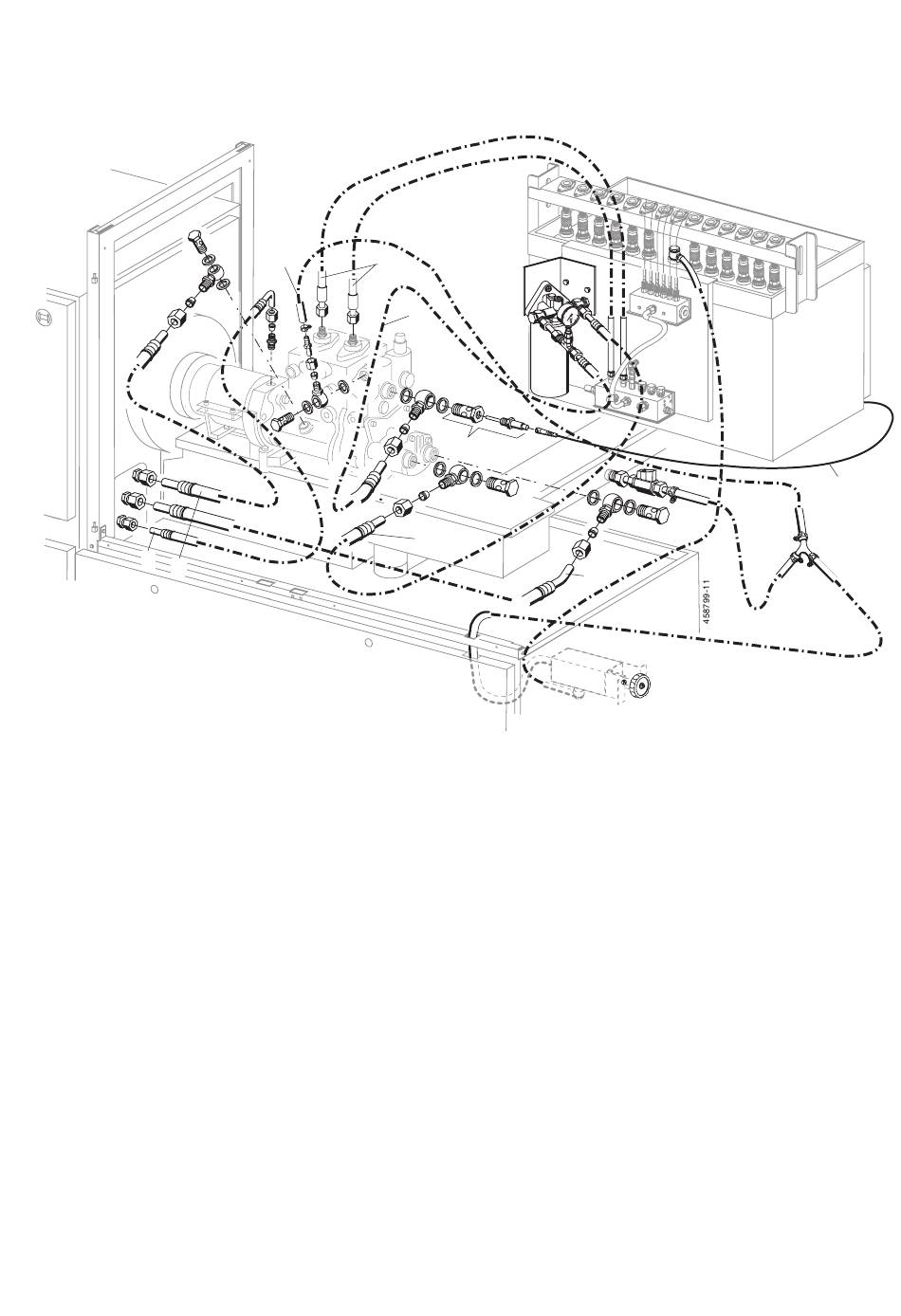

Figura 3: Conexión hidráulica
Modo de proceder:
1. Conectar la alimentación de aceite lubricante (1) y el retorno de aceite lubricante (2).
2. Conectar la alimentación (3) y el retorno (4) de la bomba de alimentación previa.
3. Conectar la alimentación (5) de la unidad de medición (FMU) con sensor de temperatura (6).
4. Conectar las salidas de alta presión (7).
5. Conectar el rebosadero de bomba (8).
6. Conectar el sensor de temperatura (6) con el cable de conexión (9) al casquillo BNC del
dispositivo de medición KMA 802.
